Руководство по монтажу и эксплуатации
Ограничитель температуры обратного потока
7.0 Уход и техническое обслуживание
Объем технического обслуживания и интервалы его проведения определяются в
соответствии с требованиями эксплуатирующей организации.
7.1 Чистка / замена узла регулятора
(см. рис. 1 стр. 5 - рис. 3 стр. 8)
- Снимите давление с прибора.
- Ослабьте и снимите колпак (поз. 6).
- Вывинтите биметаллический регулятор (поз. 24).
- Очистите корпус (поз. 1), колпак (поз. 6) и все уплотняющие поверхности.
- Очистите биметаллический регулятор (поз. 24) и проверьте уплотняющую
поверхность седла (поз. 24.1). Если, по мнению эксплуатирующей организации,
конденсатоотводчик имеет недопустимую утечку, рекомендуется проверить
настройку регулятора или заменить биметаллический регулятор (поз. 24).
- Вверните биметаллический регулятор (поз. 24) и затяните его (см. пункте 7.3).
- Установите колпак (поз. 6) (см. пункт 7.3).
Модель с вставным термометром:
- Вывинтите гнездо (поз. 47) вместе с термометром (поз. 48) и очистите детали /
уплотняющие поверхности.
- Вставьте гнездо термометра (поз. 47), убедитесь, что уплотняющие поверхности
чистые.
- Затяните гнездо (поз. 47) (см. пункт 7.3).
- Монтаж производится в обратном порядке (см. пункт 7.3).
7.2 Опция - гнездо для термометра и термометр
ВНИМАНИЕ !
- перед началом монтажа и ремонта ознакомьтесь с пунктами
10.0 и 11.0!
- перед повторным вводом в эксплуатацию ознакомьтесь с
пунктом 6.0
Резьбу и уплотняющие поверхности перед началом монтажа
обработайте термостойкой смазкой (например, „OKS ANTI Seize-Paste“
белая/не содержащая металла для PN16-40 или „Rivolta“ смазочно-
разделительное средство серебристое от PN63).
Существует возможность непосредственного локального
контроля температуры процесса с помощью термометра
(поз. 48).
При монтаже и эксплуатации опций соблюдайте пункт 7.3.

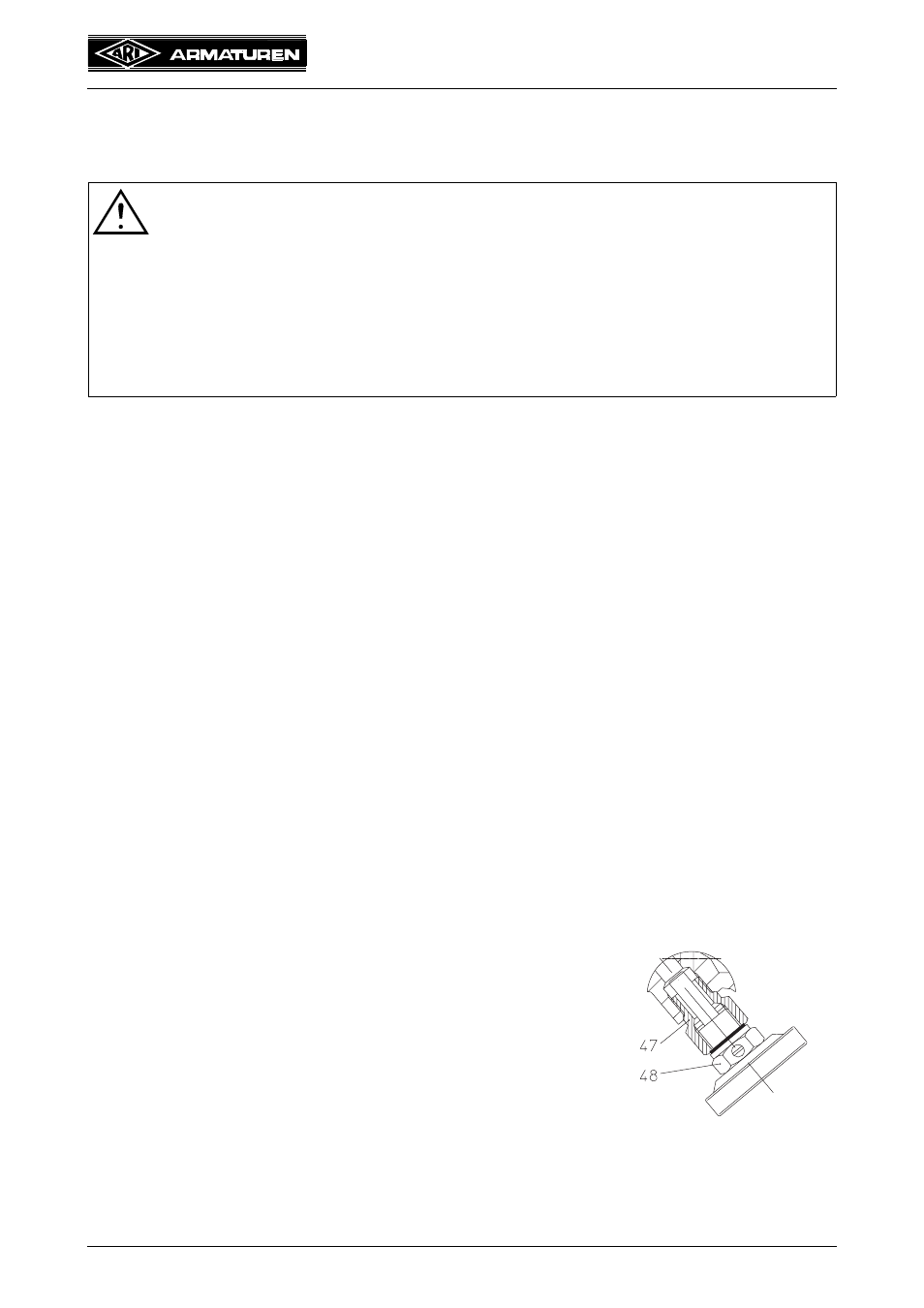

рис. 4
