Rev. 0040805003 3409 стр. 13
Инструкция по монтажу и эксплуатации
CONA
®
SC/SC-Plus - Поплавковый конденсатоотводчик
7.4 Проверка действия мембранной капсулы
В сухом и холодном состоянии мембранной капсулы мембранная поверхность
должна прислоняться кругообразной зиговкой к верхней части стенки
(с 3 шишками), капсула должна быть открытой (см. Рис. 11).
В том случае, если она прислоняется к нижней части стенки, то это означает, что
мембранная капсула дефектна и ее следует заменить новой (см. Рис. 12).
Также следует произвести замену в случае наличия деформаций поверхности.
7.5 Моменты затяжки
(см. Рис. 1 стр. 5 - Рис. 10 стр. 12)

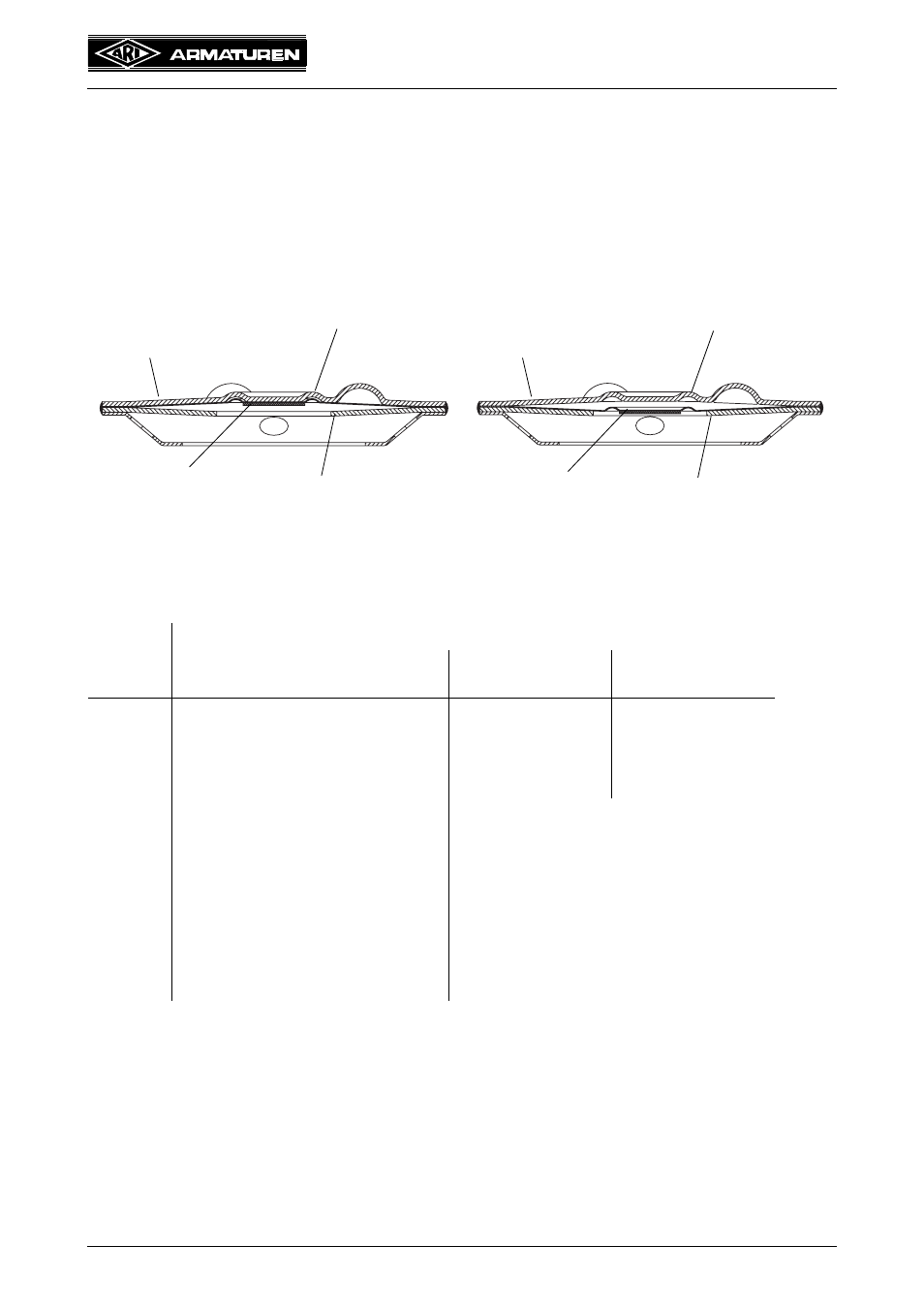

Рис. 11: Капсула открыта Рис. 12: Капсула закрыта
Pos.
CONA SC PN16/25/40
CONA SC-Plus PN16/40
Момент затяжки (Nm)
CONA SC
DN15-25
CONA SC-Plus
DN25
8 Дорн сетчатого фильтра 70 --
24 Регулятор 60 100
27 Винт с цил. головкой
M10 / M12 PN16/25 = 15
PN40 = 20
PN16 = 25
PN40 = 30
47 Винт кожуха 50
50 Запорный винт 50
51 Ручной воздушный клапан 50
51.1 Нажимной винт 30
52 Болтовое соединение
маятниковго провода 50
56 Шаровой кран выпускного
клапана 50
Верхняя часть
Нижняя часть стенки
Поверхность
Тип капсулы
мембраны
стенки
Верхняя часть
Нижняя часть стенки
Поверхность
Тип капсулы
мембраны
стенки
