Руководство по монтажу и эксплуатации
CONA
®
S - Поплавковый конденсатоотводчик
7.2 Проверка работы мембранного капсюля
Когда мембранный капсюль сухой и холодный, круглый желобок на поверхности
мембраны должен прилегать к верхней стенке (с 3 утолщениями), капсюль открыт
(см. рис. 6).
Если желобок прилегает к нижней стенке, значит капсюль неисправен и подлежит
замене (см. рис. 7).
Замените его также в том случае, если на поверхности имеются следы деформации.
7.3 Моменты затяжки
(см. рис. 1- рис. 2 стр. 5 и рис. 6 - рис. 7 стр. 10)

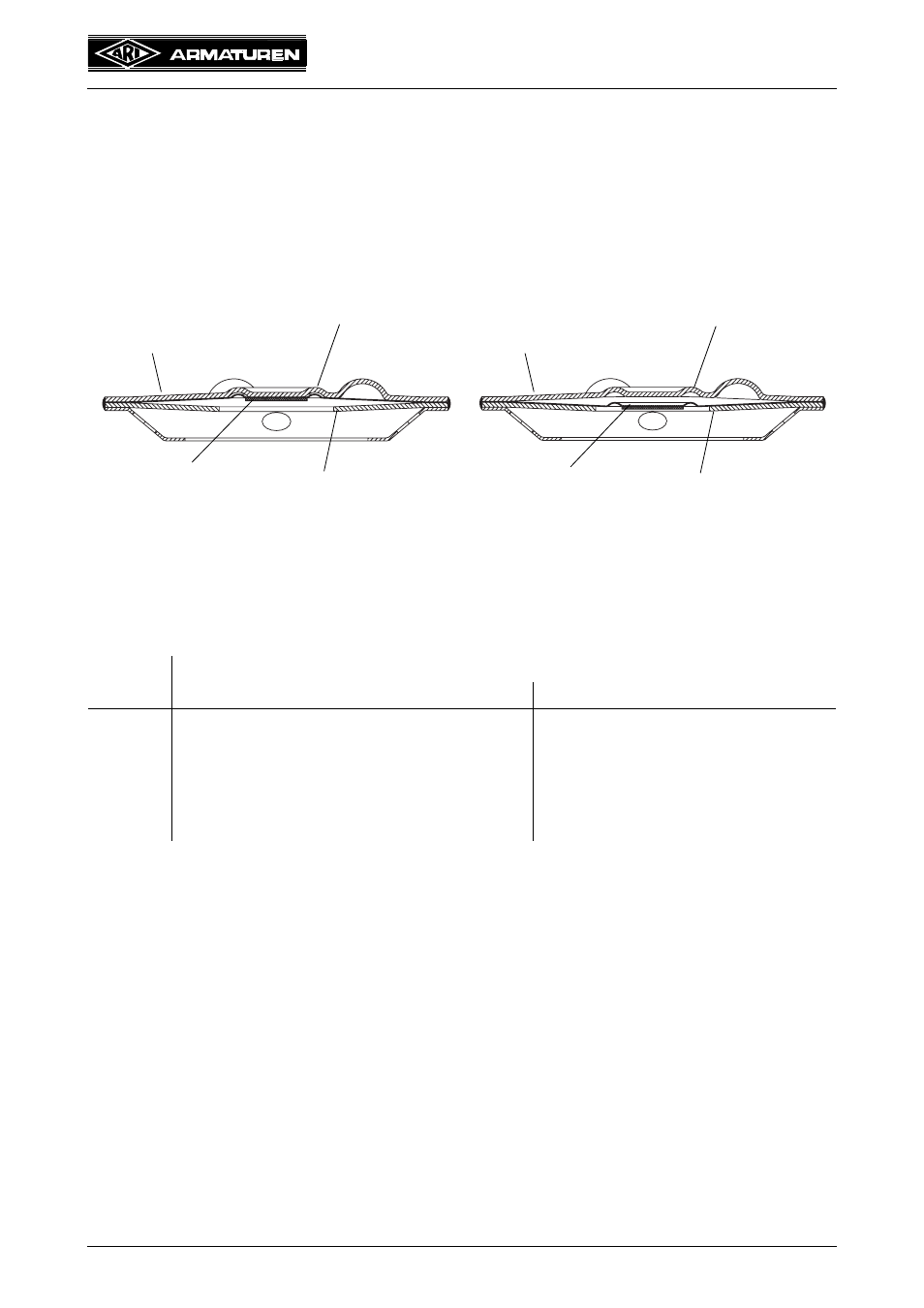

рис. 6: капсюль открыт
рис. 7: капсюль закрыт
Поз.
CONA S PN40
Момент затяжки (Нм)
DN50-100
3
седло
80
27
шпилька M30
40
28
6-гр. гайка M30
220
44
винт с цилиндрич. головкой M12
50
50
сливной винт / заглушка
70
верхняя стенка
нижняя стенка
поверхность мембраны
тип капсюля
верхняя стенка
нижняя стенка
поверхность мембраны
тип капсюля
