ред. 0040805004 2404
стр. 5
Руководство по монтажу и эксплуатации
CONA
®
S - Поплавковый конденсатоотводчик

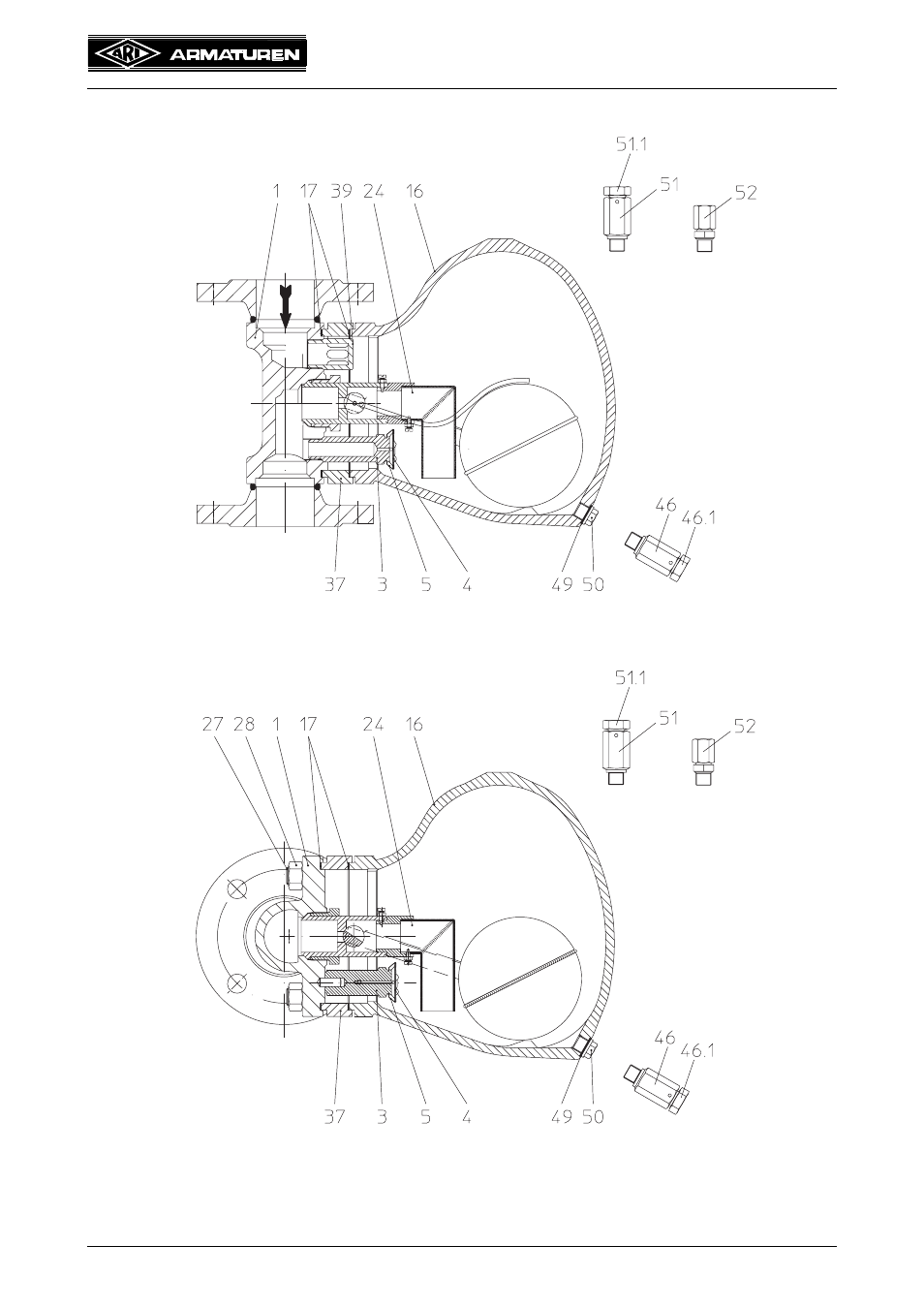

4.3 Чертеж
Материалы с обозначениями и номерами чертежей указаны в каталоге.
рис. 1: CONA
®
S - BR633 PN40
DN40-100 (вертикальный монтаж)
рис. 2: CONA
®
S - BR633 PN40
DN40-100 (горизонтальный монтаж)
