стр. 10 Вып. 0040803000 4610
Инструкция по монтажу и эксплуатации
CONA
®
B - Биметалл. конденсатоотводчик
5.2 Инструкция по проведению сварочных работ
(см. Рис. 6 стр. 6 и Рис. 8 - Рис. 10 стр. 7)
Следует принимать во внимание, что к сварочным работам допускается только
квалифицированный персонал, располагающий соответствующим сварочным
оборудованием, и только при соблюдении технических правил. Всю
ответственность несет организация, эксплуатирующая установку.
Информация о форме и инструкции по установке муфт и концевых элементов
методом сварки указаны в каталоге.
Во избежание повреждения регулировочного узла (поз. 24) и уплотнительного
кольца (поз. 26) устанавливаемые детали следует тщательно охлаждать в процессе
сварки. Следите за тем, чтобы тепло не распространялось за пределы сварочного
шва!
При монтажной длине 95 мм, а также номинальном давлении PN 63-630, прежде,
чем приступить к сварке или релаксационному отжигу, следует демонтировать
регулятор (см. пункт 7.1).
Перед началом и во время сварочных работ соблюдайте указания по термической
обработке, приведенные в памятке по обрабатываемому материалу DIN EN 10222!
В случае протравливания установки регуляторы (поз. 24) следует полностью
демонтировать, вставить травильные вставки и, после завершения процесса,
снова установить регуляторы (см. пункт 7.1). В такой ситуации рекомендуется
обратиться к изготовителю.
5.3 Настройка регулятора
Внимание!
- При монтажных и ремонтных работах соблюдайте пункты 10.0 и 11.0!
- Перед повторным вводом в эксплуатацию соблюдайте пункт 6.0!

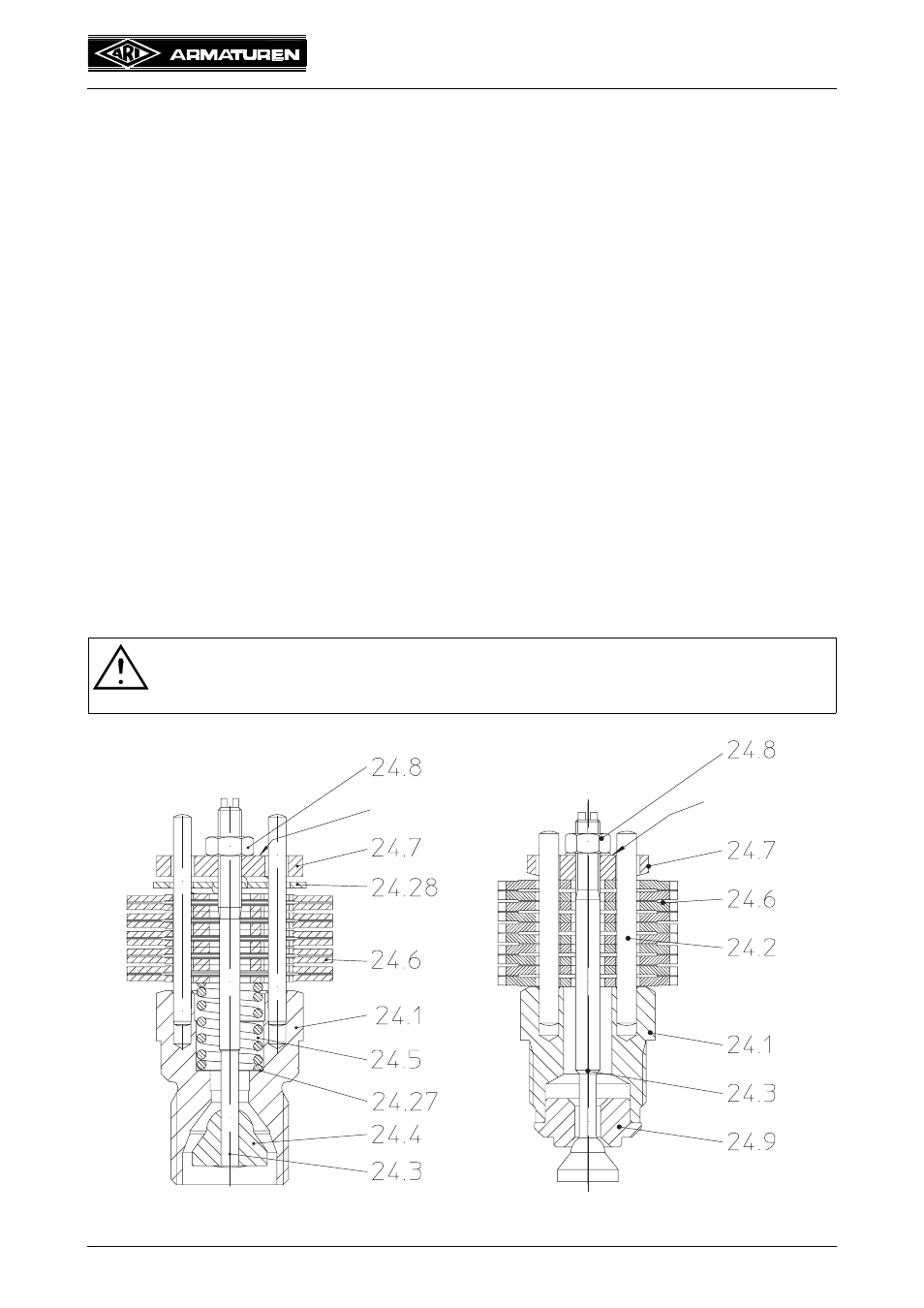

Рис. 11: Бимет. регулятор PN16-100 Рис. 12: Бимет. регулятор PN160-630
Обозначение
Обозначение
