Инструкция по монтажу и эксплуатации
Проходные регулирующие клапаны
- STEVI
®
422 / 462
7.2 Замена внутренней гарнитуры
7.2.1 Замена затвора и шпинделя
- Снимите привод. (См. руководство к
сервоприводу!)
BR 422
- Ослабьте гайки (поз. 7).
- Снимите корпус сальника (поз. 12).
- Ослабьте гайки (поз. 22) примерно на 2-3
оборота.
- Снимите затвор (поз. 8) и шпиндель (поз. 10).
- Вытолникте штифт (поз. 9) с помощью стержня.
- Отвинтите затвор (поз. 8).
- Соберите, просверлите и закрепите новые
детали штифтами.
- Замените уплотнительную прокладку (поз. 5).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 7) и затяните крест-
накрест. (момент затяжки см. п. 7.3.1)
BR 462
Замена затвора и шпинделя в арматуре с сильфоном (BR462) описана в п. 7.1.2.
7.2.2 Замена уплотнений затвора для понижения давления
- Снимите привод. (См. руководство к сервоприводу!)
- Демонтируйте затвор, как описано в п.7.2.1.
- Извлеките изношенное уплотнение поршня
(поз. 32) с помощью подручного инструмента
(например, отвертки) из паза в затворе.
- Установите новое уплотнение поршня
(поз. 32), соблюдайте правильное монтажное
положение (см. Рис. 11).
- Замените направляющую ленту (поз. 31).
- Очистите рабочую поверхность
направляющей втулки (поз. 30);
при необходимости используйте
мелкозернистые шлифовальные средства.
- Замените 2 уплотнительных прокладки
(поз. 5).
- Произведите сборку в обратной последовательности.
- Установите гайки (поз. 10) и затяните крест-накрест. (момент затяжки см. п. 7.3.1)
Внимание!
Перед демонтажом арматуры
ознакомьтесь с п. 10.0 и 11.0!
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0!

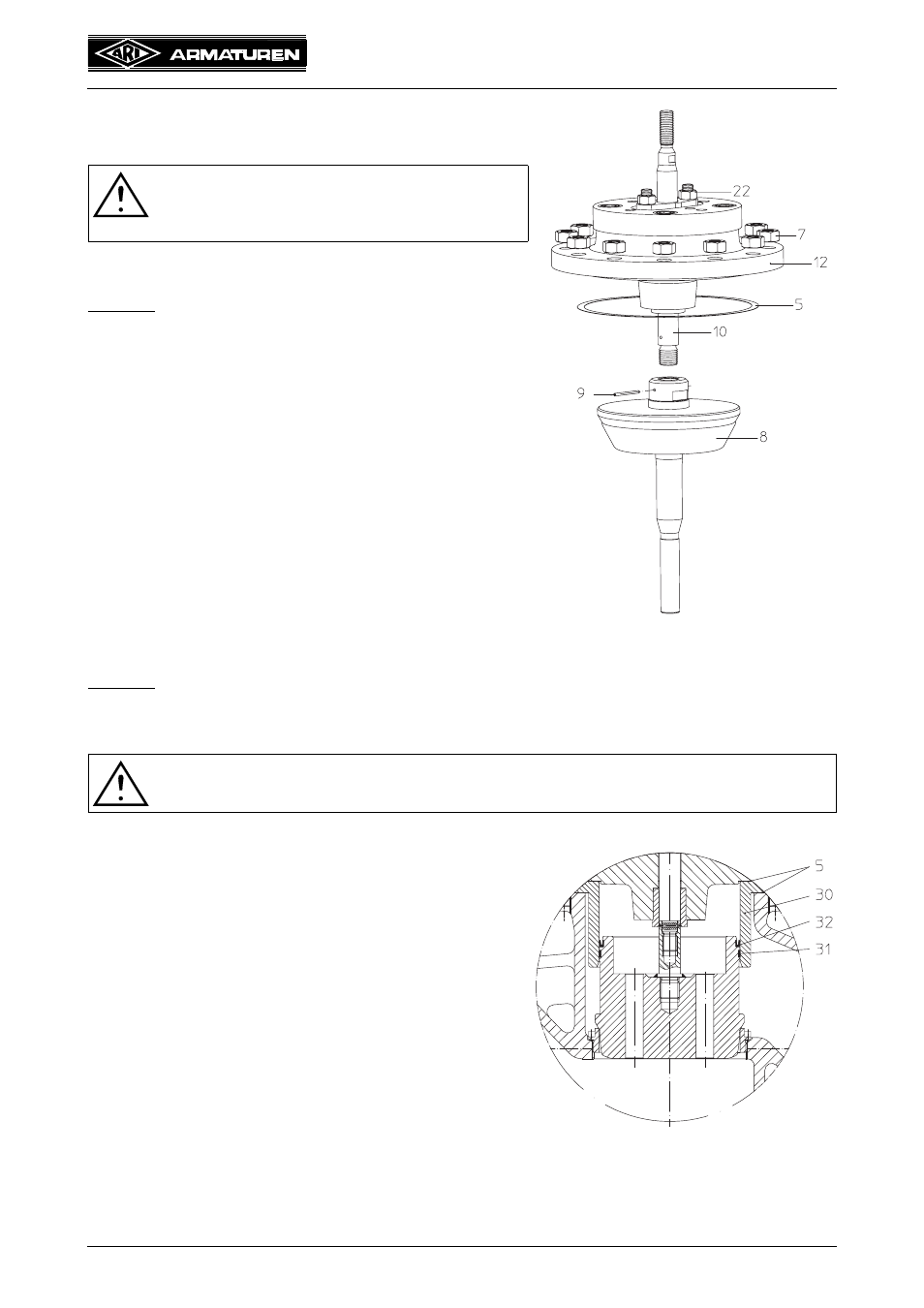

Рис. 10: BR 422
Рис. 11: затвор для понижения
давления
