Инструкция по монтажу и эксплуатации
SAFE-FN / SAFE-FN TC ANSI
- Проектировщик / строительное предприятие или заказчик являются
ответственными за позиционирование и установку оборудования.
- Арматура предназначена для применения в системах, защищенных от
неблагоприятных погодных условий.
- Для использования на открытых площадках или при особо неблагоприятных
условиях, например, в условиях, способствующих образованию коррозии
(морская вода, химический пар и проч.), рекомендуется применять специальное
исполнение либо защитные меры.
- Информация о трубопроводах и установке см. соответствующие предписания в
технических правилах и стандартах ASME Code / API.
- Удалить транспортировочный фиксатор непосредственно перед установкой.
- Обезвоживание отводящего трубопровода и предохранительного клапана
осуществляется через отводящий трубопровод (всегда в самой низкой точке).

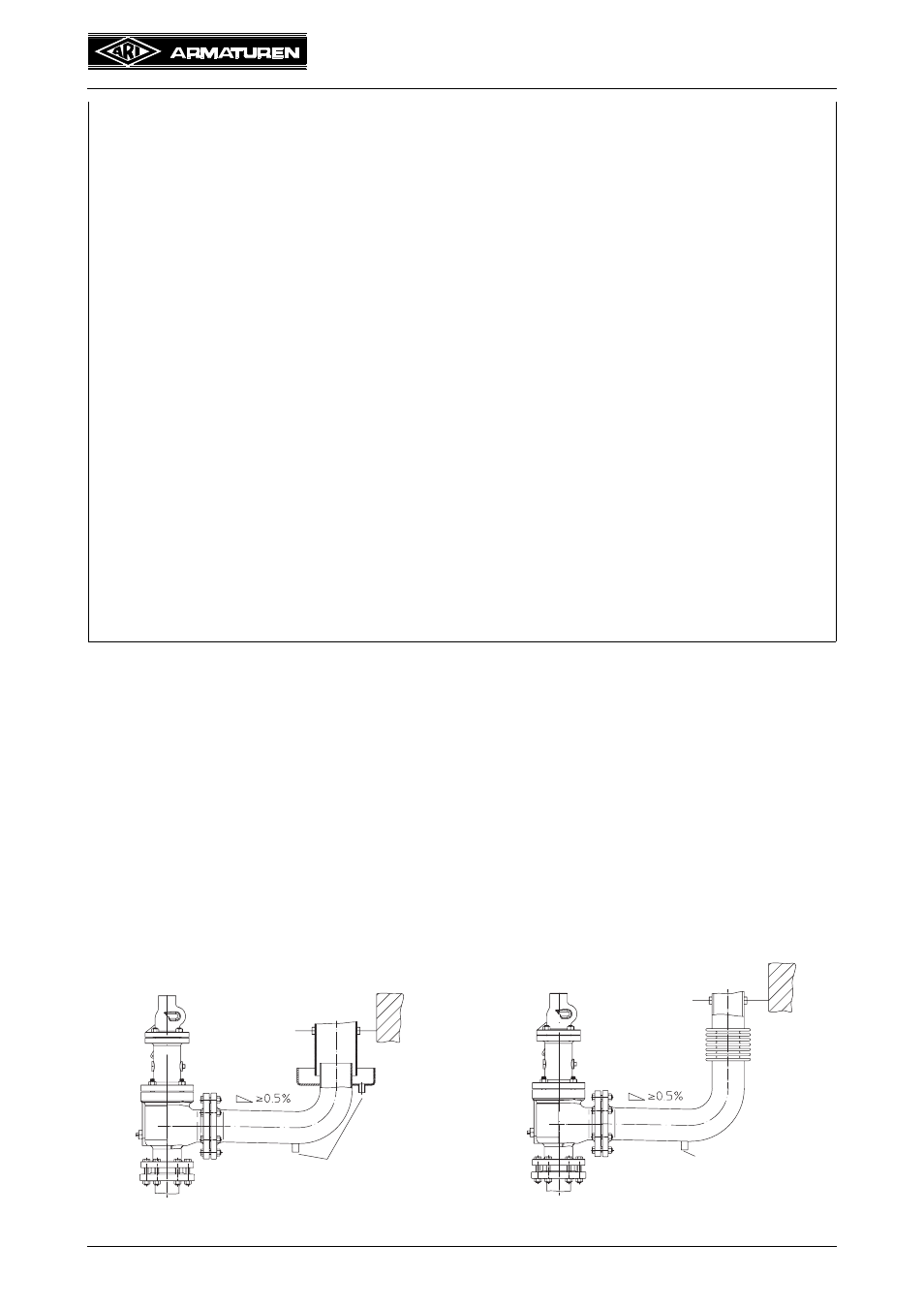

Рис. 12
- Необходимо обеспечить безопасный выход конденсата.
- Необходимо избегать закупоривания линии обезвоживания вследствие
засорения грязью или инородные телами.
- Необходимо в любом случае избегать замерзания, склеивания или
блокировки предохранительного клапана. При необходимости следует
использовать рубашку оборгева и/или сильфон из высококачественной
стали с разрывной мембраной или без нее.
- Предохранительные клапаны должны устанавливаться с верикально
вверх стоящим шпинделем.
- Уплотнения между фланцами должны устанавливаться по центру и не
сужать зону прохождения потока.
- Узел шпинделя должен оставаться неокрашеным (открытый кожух /
колпак).
- Отводящие трубопроводы должны прокладываться с уклоном.
- При расчете габаритных размеров следует учитывать соотношение pao/
po (отношение давления на входе к противодавлению).
- Падение давления в подводящей линии к предохранительному клапану
должно оставаться в пределах 3%.
- Необходимо обеспечить наличие приемных сосудов достаточного
объёма на случай срабатывания клапана при работе со средами группы
I в соответствии с Директивой „Оборудование, работающее под
давлением” 97/23/EС.
Крепление
Конденсационный
Отвод воды
Компенсатор
расширения
Отвод воды
горшок
