стр. 4 Rev. 0040106000 0410
Инструкция по монтажу и эксплуатации
ARI-CHECKO
4.2 Принцип работы
Проточная среда создает давление под затвором (давление открытия 0,1 бар) и
приподнимает его. При понижении давления открытия затвор запирает.
Среда поверх затвора больше не может протечь обратно.
4.3 Общий вид
Информация о материалах и их названиях, а также номера конструкций указаны в
листе-каталоге.
Внимание!
При расчетах обратных клапанов следует обратить внимание на то, что
для полного стабильного открытия проходного сечения необходим
определенный минимальный расход среды (см. техническую
документацию).
При неполном открытии проходного сечения могут возникнуть
постукивания затвора о седло. В таком случае клапан выбран неверно
(слишком большой)..

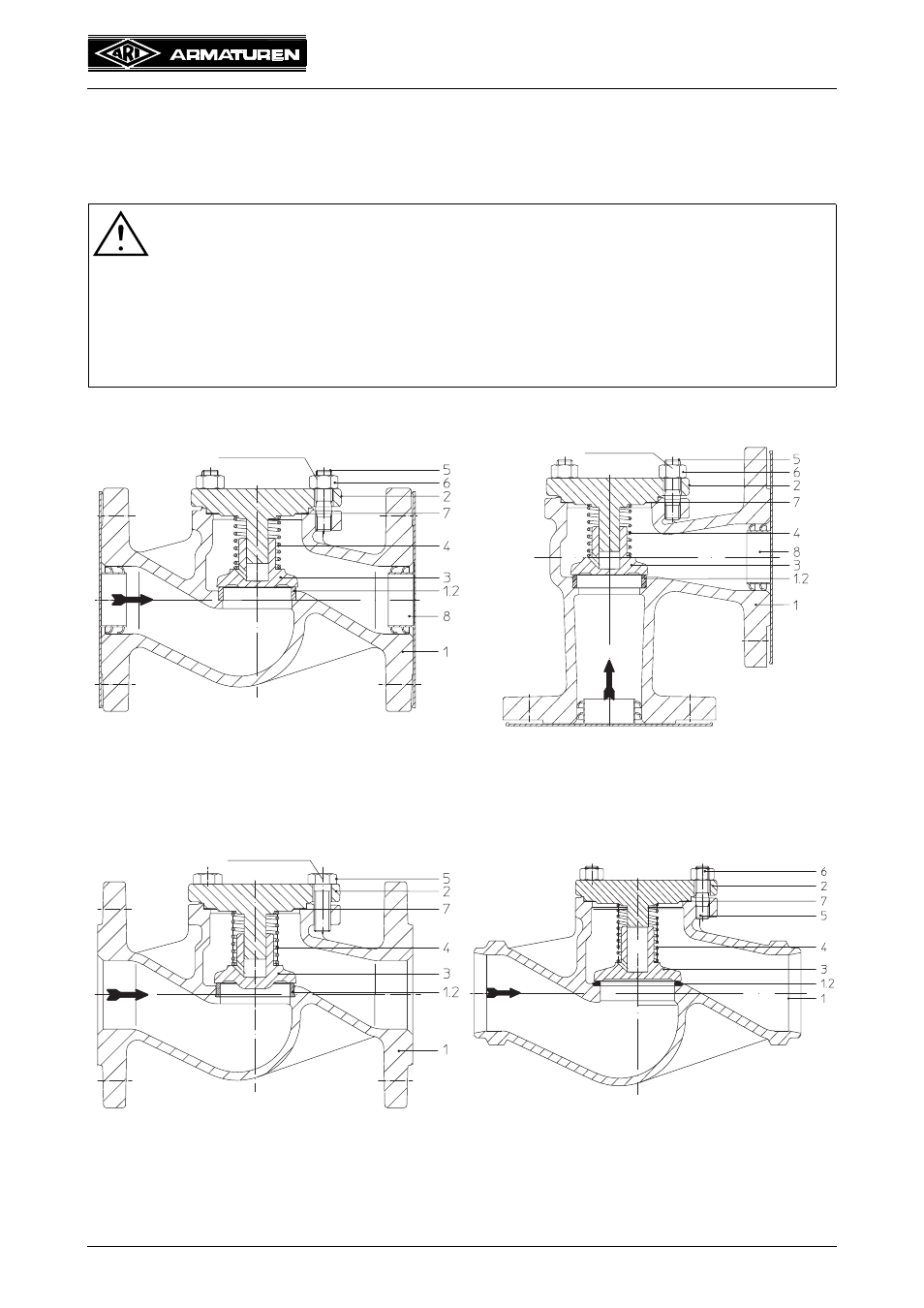

Рис. 1: Обратный клапан
(предохранитель обратного потока) - DG
(EN-JS1049/1.0619+N)
Рис. 2: Обратный клапан
(предохранитель обратного потока) -
ECK (EN-JS1049/1.0619+N)
Рис. 3: Обратный клапан
(предохранитель обратного потока) - DG
(EN-JL1040)
Рис. 4: Обратный клапан
(предохранитель обратного потока)
- DG SE (1.0619+N)
изображено в смещенном положении изображено в смещенном положении
изображено в смещенном положении изображено в смещенном положении
