стр. 4
Rev. 0040102000 0711
Инструкция по монтажу и эксплуатации
STOBU
®

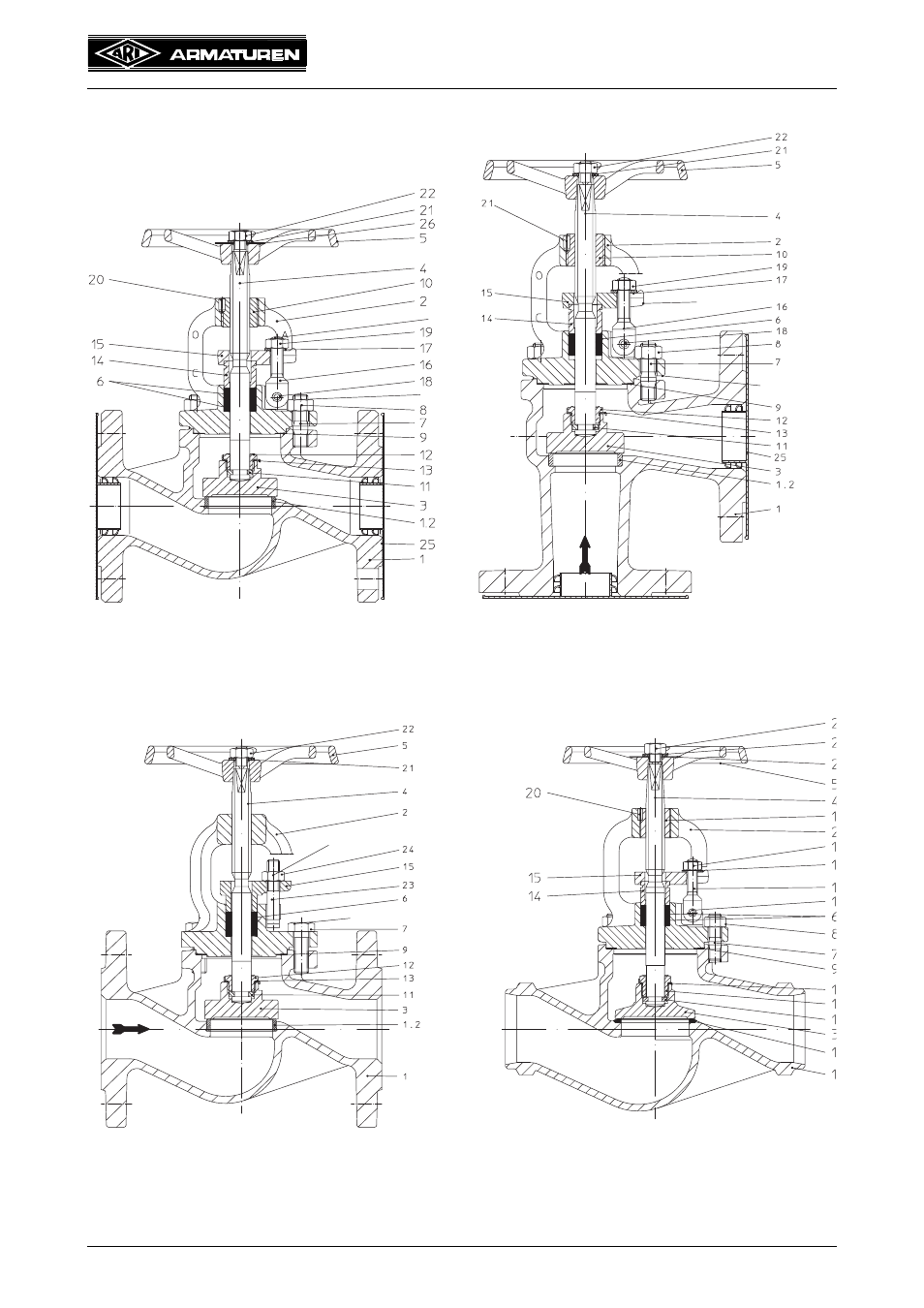

4.3 Общий вид
Рис. 1: STOBU проходная конструкция,
фланцевое соединение PN40
1.0619+N
Рис. 2: STOBU угловая конструкция,
фланцевое соединение PN40
1.0619+N
Рис. 3: STOBU проходная конструкция,
фланцевое соединение PN16/25
EN-JL1040/JS1049
Рис. 4: STOBU проходная конструкция,
соединение концы под приварку PN40
1.0619+N
положении
изображено в
смещенном положении
изображено в смещенном
изображено в смещенном
положении
изображено в
смещенном положении
изображено в смещенном
положении
изображено в
смещенном положении
изображено в
смещенном положении
изображено в
смещенном положении
