Руководство пользователя__________________________________________________________
34 __________________________________________________________________ M210295RU-H
4.
Наденьте разъем питания (1) на контакты держателя (2)
в корпусе элемента питания. Белые выступы (3) должны быть
обращены от батарей.

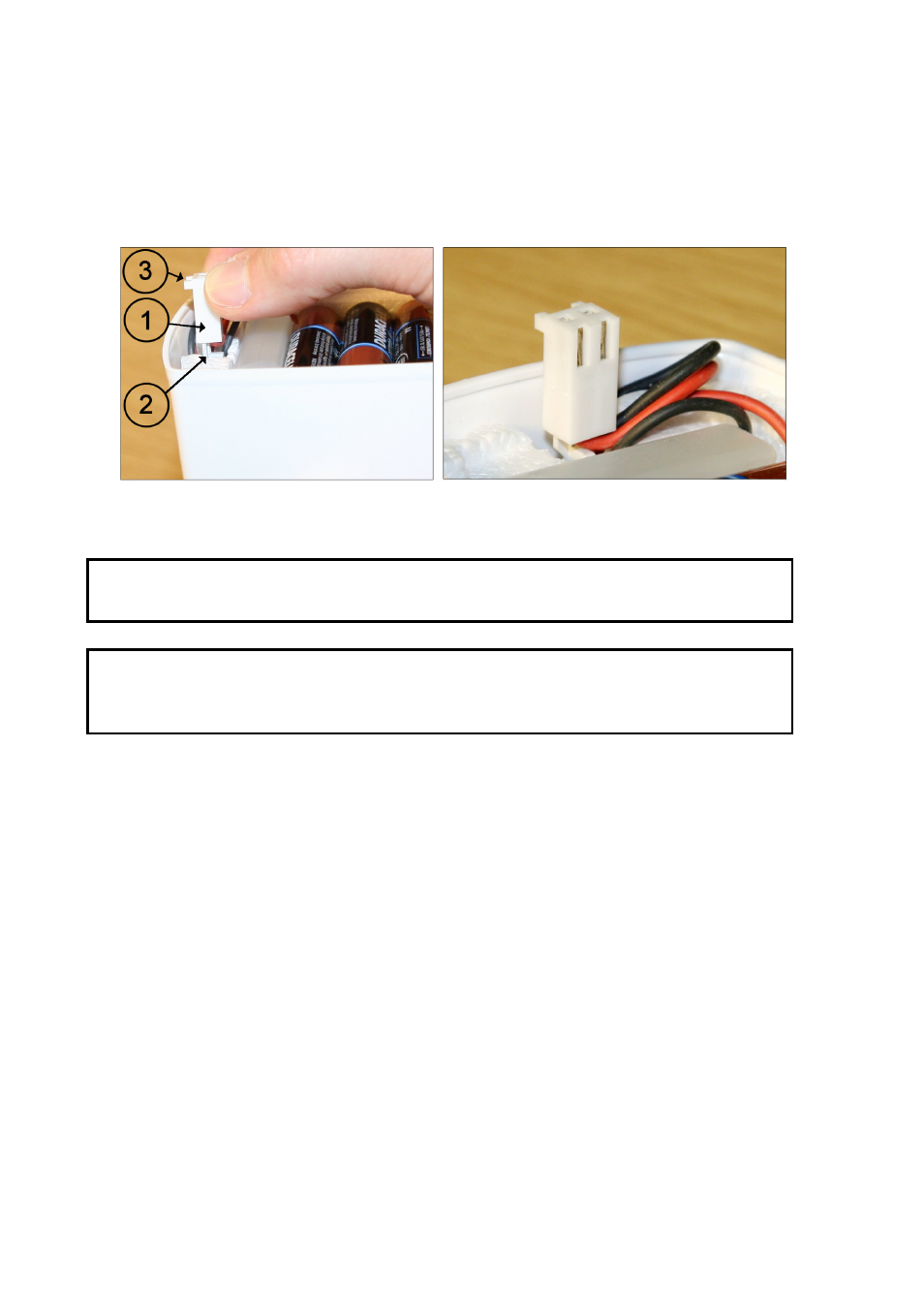

Рис. 24
Установка разъема питания в держатель,
этап 2
ПРЕДУПРЕЖДЕНИЕ
Белые пластиковые выступы должны быть обращены от батарей.
См.
.
ПРЕДУПРЕЖДЕНИЕ
Подключенные к разъему провода должны располагаться между
держателем разъема и батареями, как показано на
, а не между держателем и наружной стенкой корпуса.
