РАЗДЕЛ 7
ПОДСОЕДИНЕНИЕ АНАЛОГОВОГО
ВЫХОДА
Выбор и шкала аналогового
выхода
→
..
→
..
Для получения аналоговых данных измерений вам необходим
сигнальный кабель аналогового выхода, см. Список принадлежностей
на стр. 53. Возможен один канал по напряжению 0...1.0 В. Вы можете
шкалировать выход для любого диапазона выхода, но рекомендуется
шкала в пределах диапазона измерений измерителя для получения
точных показаний.
1.
Подсоедините сигнальный кабель аналогового выхода к разъему
индикатора. Подсоедините блок винтовых клемм следующим
образом:
Коричневый провод:
общий провод (-)
Желтый-зеленый провод: сигнал (+)
2.

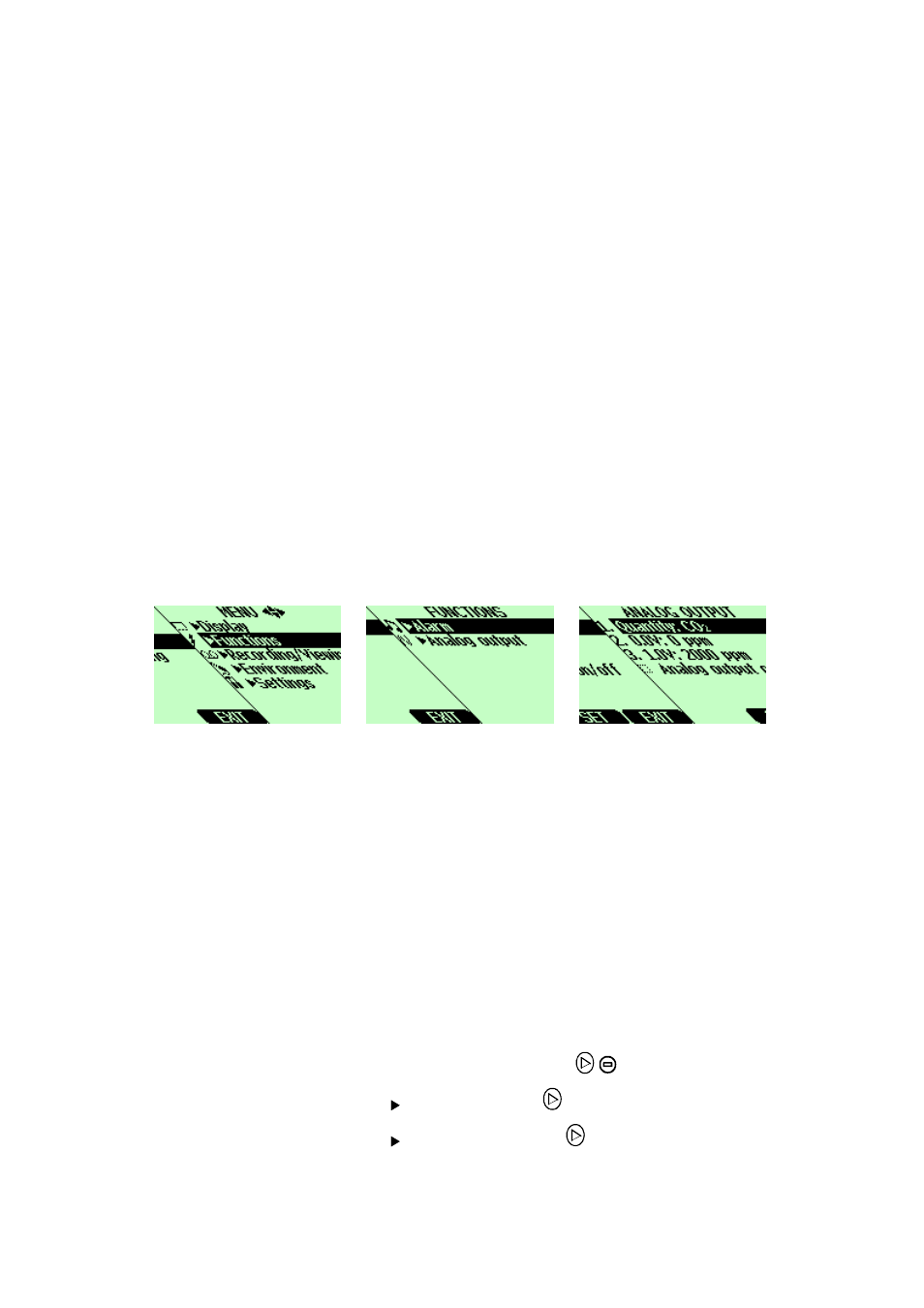

Откройте меню (
MENU):
нажмите
OPEN [ОТКРЫТЬ].
3.
Выберите
Functions
, нажмите
.
4.
Выберите
Analog output,
нажмите
.
