ГЛАВа 10 ____________________________________________________________ снятие замеров
VAISALA________________________________________________________________________ 35
- резьбовой адаптер, тип 3/8"-1/2"G (для монтажа
DMP248 и DMT242)
При подключении следуйте инструкциям, приведенным ниже.
Выберите быстроразъемное соединение, либо резьбовой
адаптер, соответствующий настройкам процесса.
1.
Проверьте, чтобы настройки давления были произведены
правильно, ознакомьтесь с инструкцией на странице 15.
2.
Убедитесь в том, что пропускной вентиль (см. Таблицу 2)
камеры для снятия проб открыт; в начале закройте вентиль,
затем отверните на 0.5 оборота для того, чтобы открыть его.
Вы можете открыть вентиль для вентиляции, затем не
полностью закройте его, оставив возможность для
просачивания.
3.
Осторожно прикрутите быстроразъемный соединитель или
резьбовой адаптер к герметичной резьбовой плате PTFE.
4.
Прикрутите быстроразъемный соединитель или резьбовой
адаптер к резьбе камеры для снятия проб. Зафиксируйте
соединение гаечным ключом.
5.
Соедините камеру для снятия проб с основным
оборудованием. Закрепите крепление с резьбовой платой
PTFE.

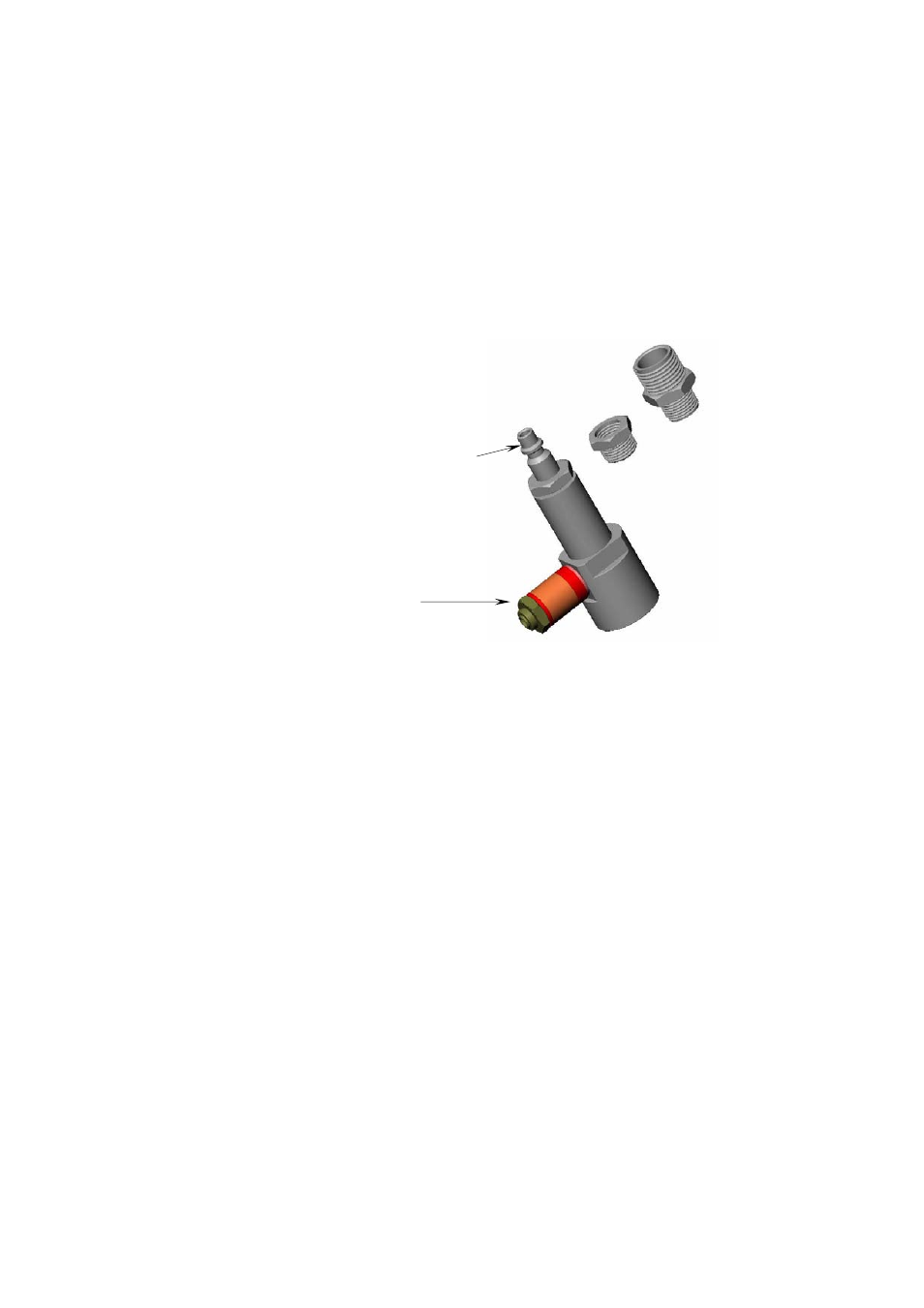

Камера для снятия проб DSC74 с адаптерами.
Пропускной вентиль
Камера для снятия проб
SC74
Atlas Copco
NIP08, тип D
Резьбовые адаптеры:
1 тип 3/8"-1/2"G
2 тип 3/8"-1/4" G
2
1
