Штырьковый коннектор – Инструкция по эксплуатации Vaisala HMP155
Страница 21
8-
штырьковый коннектор
Обе версии прибора оборудуются 8-штырьковым коннектором,
расположенным на нижней части датчика.
0507-044

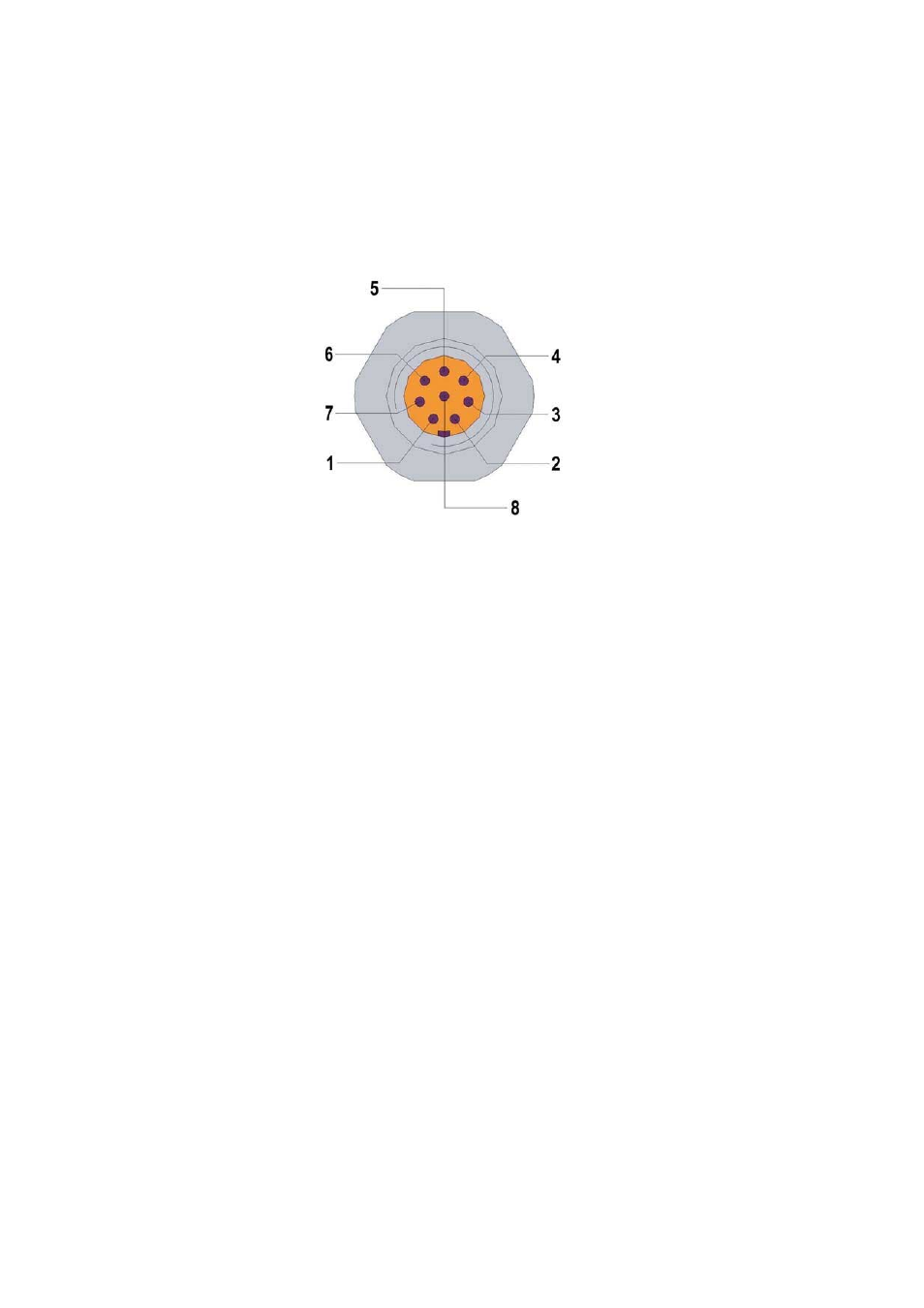

Рисунок 7
Подключение 8-штырькового коннектора HMP155
Вариант с пассивным выходом:
Рис. 7. (в скобках open end wire )
1 = PT100
(белый)
2 = RH
OUT
0…1 V (коричневый)/RS-485-B
3 = PT100
(зеленый)
4 = PT100
(желтый)
5 = PT100
(серый)
6 = A
GND
(розовый)/RS-485-A
7 = V
CC
(синей)
8 = GND
(красный)
- = SHIELD
(черный)
Вариант с активным выходом:
7 = V
OUT
1 (белый)
2 = RS-485-B
(количневый
3 = A
GND
(зеленый)
4 = V
OUT
2 (желтый)
5 = -
6 = RS-485-A
(розовый)
7 = V
CC
(синий)
8 = GND
(красный)
- = SHIELD
(черный)
