СЧЕТЧИК И ДАТЧИКИ HMI41
U171RU-1.3
Руководство по эксплуатации
5
3.
ПОДГОТОВКА К РАБОТЕ
3.1
Установка элементов питания
Перед применением индикатора HMI41 сперва установите элементы
питания (4 батарейки AA LR6 ). Откройте крышку на задней стороне
прибора и вставьте батарейки, в соответствии с изображением на
корпусе. Затем аккуратно закройте крышку.
3.2
Подключение датчиков
После установки элементов питания подсоедините датчик, который Вы
хотите использовать. HMP41 подсоединяется к соединительному
устройству в верхней части HMI41: снимите пластиковую затычку и
присоедините датчик (см. Рис. 3.2). На HMP45 и HMP46 имеется кабель,
который подключается к соединительному устройству в нижней части
индикатора HMI41, имеющему маркировку PROBE /ДАТЧИК, ЗОНД/
(см. Рис. 3.2). Другое соединительное устройство предназначено для
калибровочного кабеля.
HMP45 and HMP46
cable
HMP41

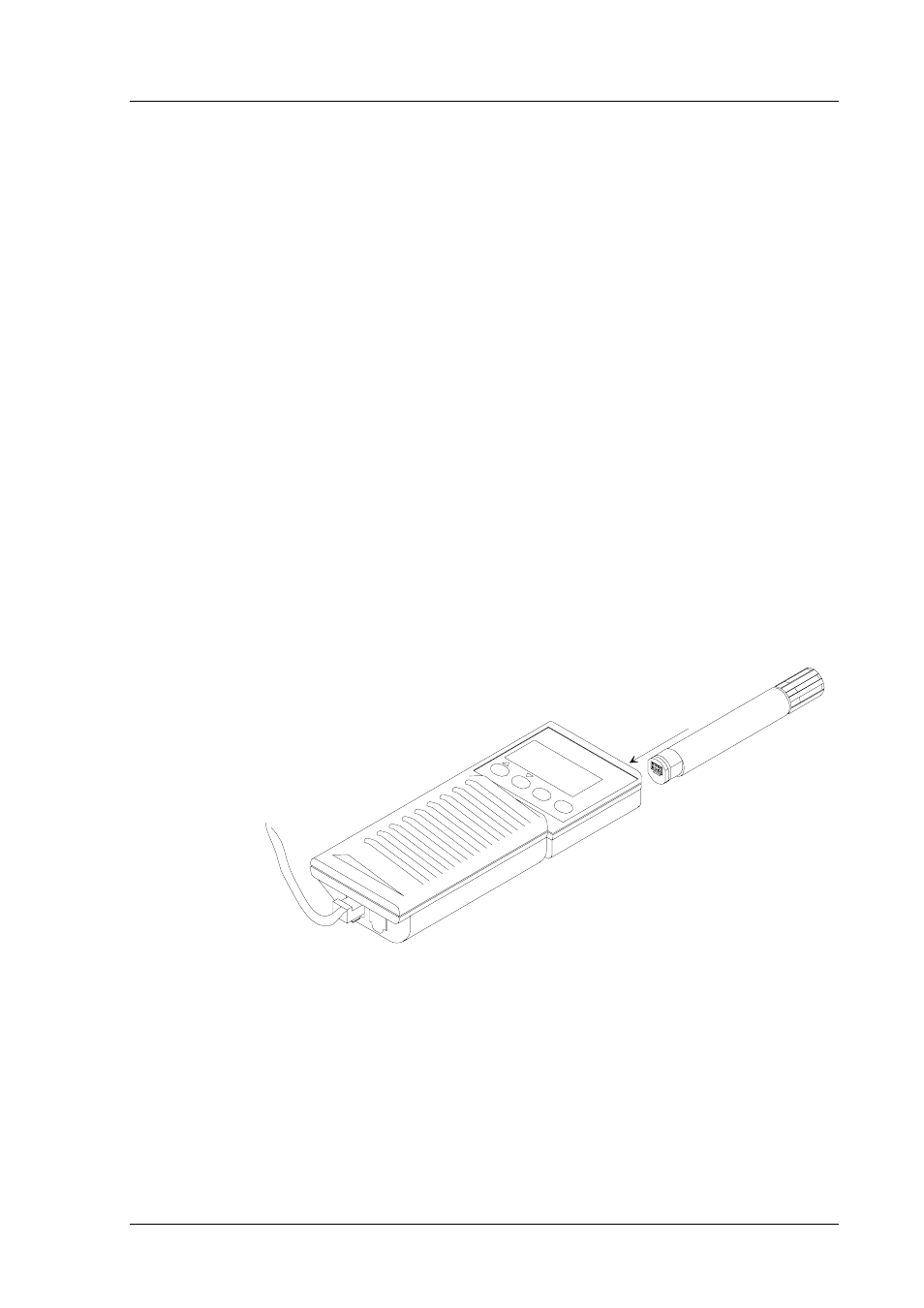

Рисунок 3.2
Подсоединение датчика к HMI41
