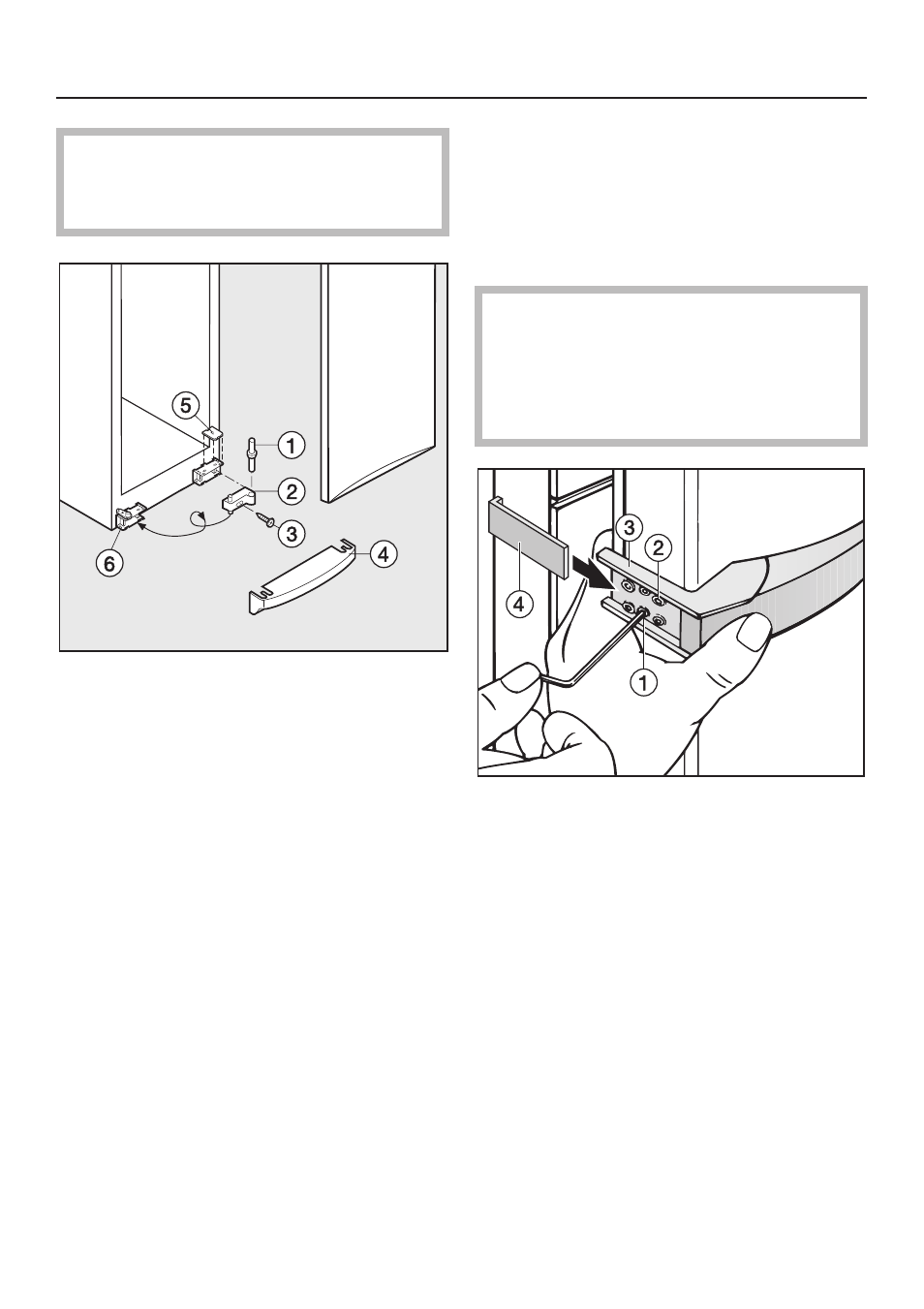

Ha следующем рисунке дверца изо-
бражена незакрытой, чтобы лучше
показать ход работ.
^ Поверните подшипник дверцы b на
180°, вытащите ось подшипника a и
установите ее наоборот.
^ Установите обе детали в кронштейн
подшипника f. Для этого вставьте
ось a через кронштейн f в под-
шипник дверцы b, поверните под-
шипник и предварительно закрепи-
те шурупом c.
^ Выровняйте дверцу холодильника
через продольный паз в скобе для
навески дверцы f относительно
корпуса прибора. Затем затяните
шуруп c.
^ Насадите цокольную панель d и за-
двиньте ee в пазы.
^ Насадите деталь облицовки e при
открытой дверце впереди на цо-
кольную панель и задвиньте ee в
паз.
Монтаж ручки:
Обязательно учитывайте следу-
ющие указания при монтаже двер-
ной ручки, так как при неправиль-
ном выполнении монтажа можно
повредить дверное уплотнение.
^ Приверните дверную ручку с по-
мощью обоих передних шурупов b
сначала неплотно на противополож-
ной стороне.
Крепежная пластина c должна так
прилегать к корпусу дверцы, чтобы
при закрытом положении дверцы
пластина находилась на одной линии с
внешней стенкой прибора.
Если это не так, то
^ вверните оба предварительно
смонтированных установочных вин-
та a с помощью ключа с шестигран-
ником настолько, чтобы крепежная
пластина c образовывала нужный
угол.
