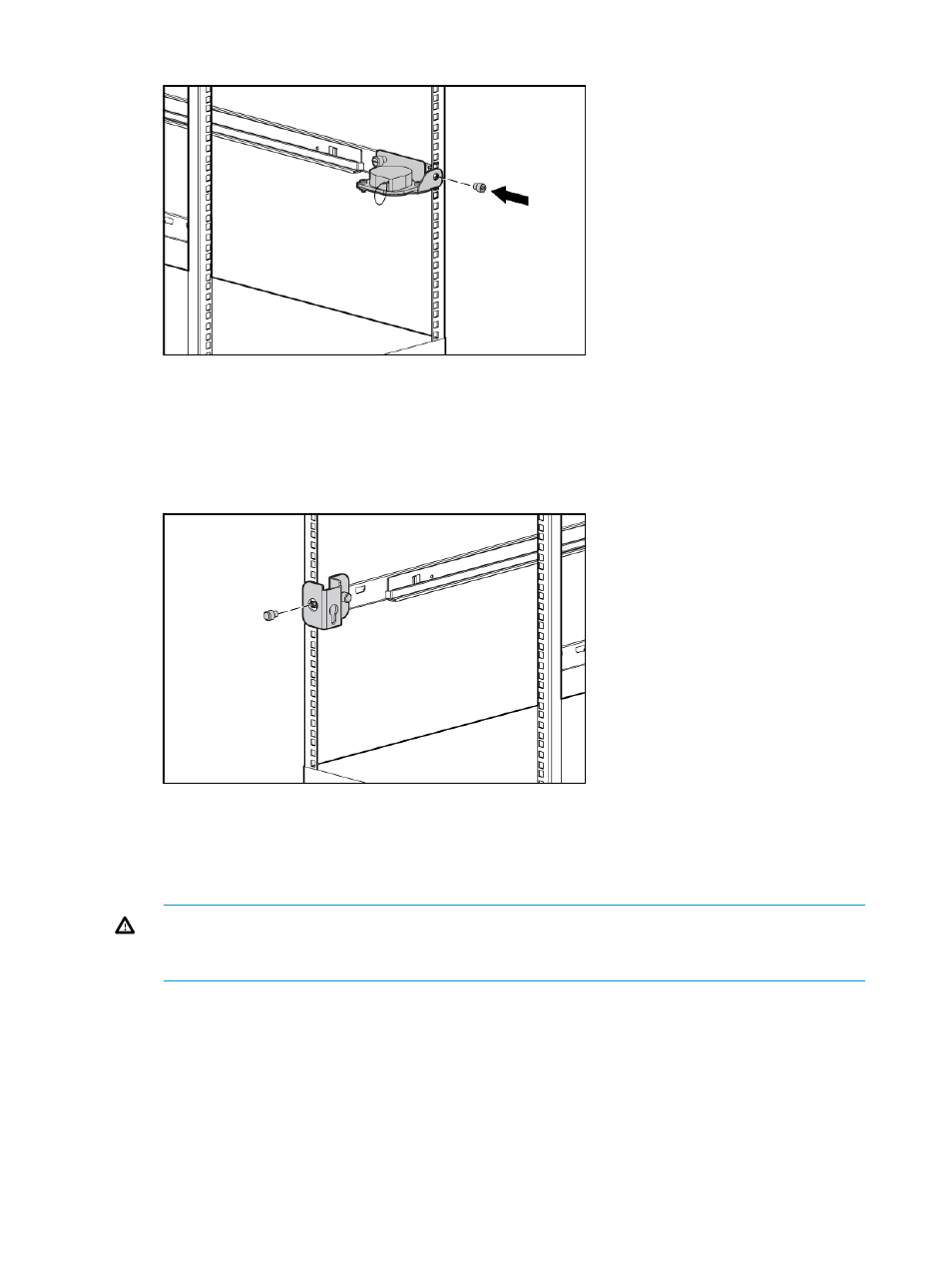

Рисунок 19. Монтаж барабана для организации кабелей
5.
Закрепите подпружиненную направляющую стойки винтом.
6.
С задней стороны стойки совместите кабельный кронштейн с отверстием в левой
подпружиненной направляющей стойки и закрепите его винтом M6 x 1,0–12L с
крестообразным шлицем.
Рисунок 20. Монтаж кабельного кронштейна
7.
Закрепите подпружиненную направляющую стойки винтом.
8. Выровняйте задние концы направляющих корпуса устройства для хранения данных с
передними концами подпружиненных направляющих стойки, а затем полностью задвиньте
корпус в стойку. Затяните винты на передней панели.
ОСТОРОЖНО!
Сдвигая корпус устройства для хранения данных в подпружиненные
направляющие стойки, располагайте компонент параллельно полу. Наклон компонента
вверх или вниз может привести к повреждению направляющих.
18
Установка в стойку 3U
