4.

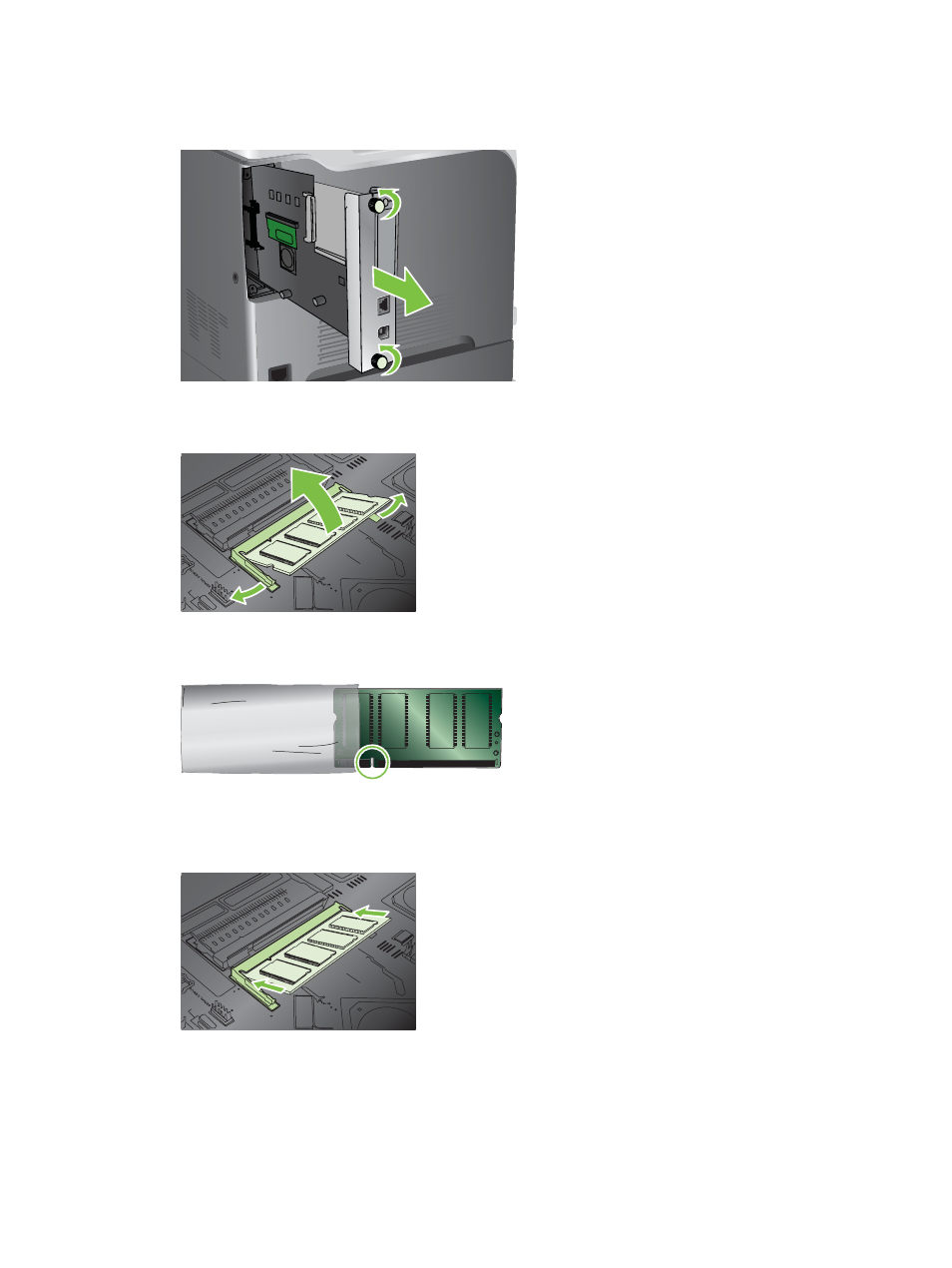

Отверните барашковые винты и извлеките модуль форматтера из устройства. Поместите
модуль форматтера на чистую, гладкую и заземленную поверхность.
5.
Для замены установленного модуля DIMM разведите защелки на каждой стороне разъема
DIMM, поднимите модуль DIMM и извлеките его.
XO
XO
XO
XO
XO
XO
XOXOXOXOXOXO
XOXO
XOXO
XO
XOX
OXO
XOXO
XOXO
XOXO
XO
XOXO
XO
XOXO
XOXOXOXOXOXO
XOXO
XO
XO
XO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XO
XO
XO
XO
XO
XO
XOXOXOXO
XO
XO
XO
XO
XO
XO
XOXOXO
6.
Извлеките новый модуль DIMM из антистатической упаковки. Найдите установочный паз на
нижней кромке модуля DIMM.
7.
Удерживая модуль DIMM за края, совместите паз на модуле DIMM с полоской на слоте DIMM
под углом и, с усилием нажав на модуль DIMM, вставьте его в гнездо до упора. При успешной
установке металлические контакты не видны.
XO
XO
XO
XO
XO
XO
XOXOXOXOXOXO
XO
XOX
OX
OXO
XOXO
XO
XO
XO
XOX
OXOX
OXO
XOX
OXOX
OXO
XOXOXOXOXOXO
XOXO
XO
XO
XO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XOXOXO
XO
XO
XO
XO
XO
XO
XOXOXOXO
XO
XO
XO
XO
XO
XO
XOXOXO
