Страница 33
Для дистанционного управления несколькими дисплеями в режиме видеостены и контроля над
ними при использовании источника видеосигнала
VGA или DisplayPort можно прибегнуть к
подключению
RS-232 или сетевому подключению и программе HP Network Sign Manager.

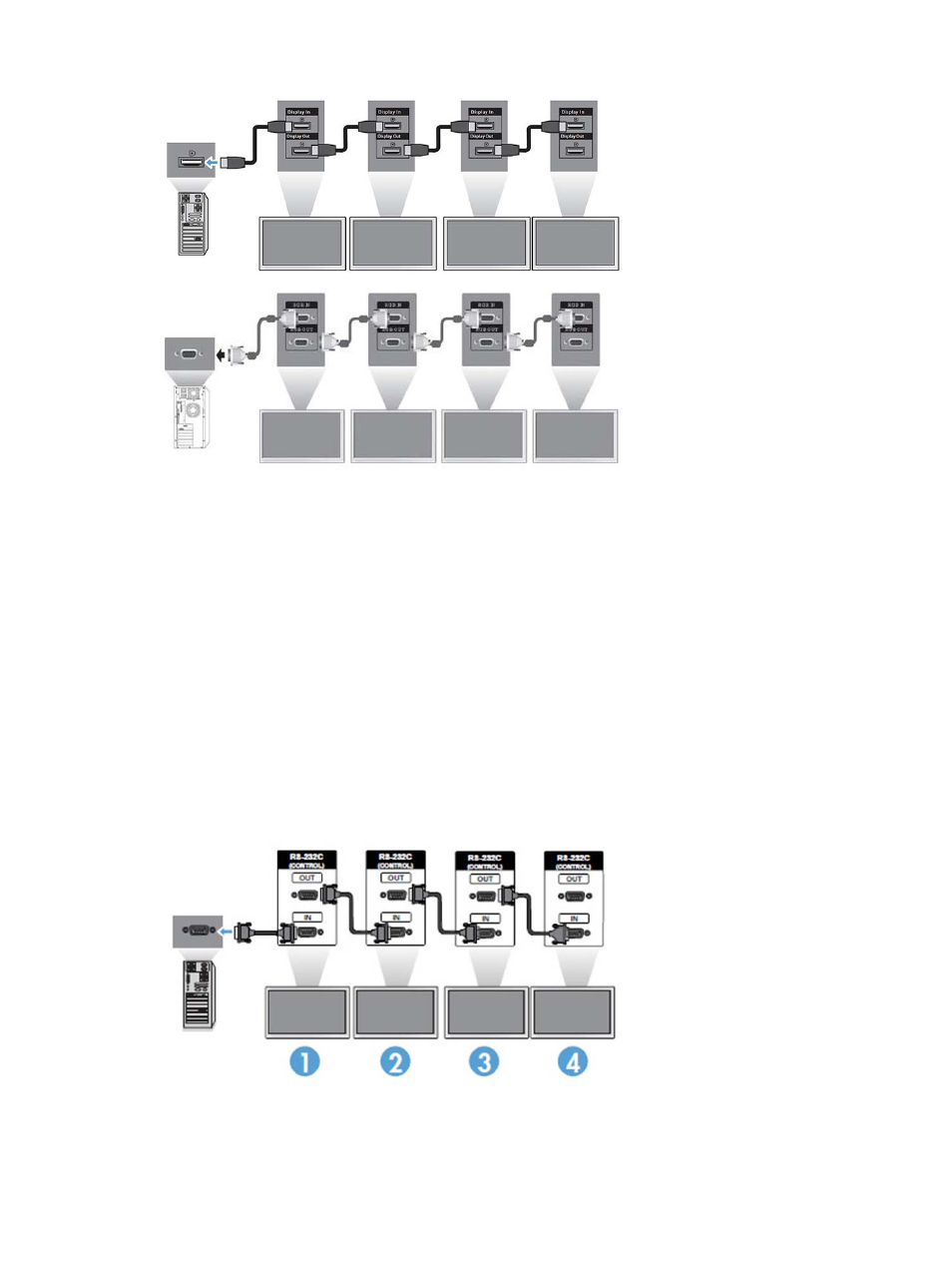

При использовании интерфейса
RS-232 дисплеи должны соединяться цепочкой (каскадное
подключение
) посредством кабелей RS-232. Вставьте один конец кабеля RS-232 во входное
гнездо
RS-232 первого дисплея и подключите к последовательному разъему проигрывателя/
компьютера
. Затем присоедините один конец кабеля RS-232 к выходному гнезду RS-232, а
другой конец — к входному гнезду
RS-232 следующего дисплея и продолжайте соединять все
дисплеи матрицы видеостены между собой посредством кабелей
RS-232.
При использовании сетевого соединения просто подключите каждый дисплей к сетевому
концентратору или точке доступа с помощью кабеля категории
5, и программа HP Network Sign
Manager найдет все находящиеся в сети дисплеи. HP Network Sign Manager позволяет
пользователям выбирать для управления и контроля любой дисплей или назначенную группу
дисплеев
. Если дисплей уже подключен к сети для VOE, дальнейшие действия не требуются.
HP Network Sign Manager обнаруживает дисплеи с помощью функции поиска (подробнее см.
HP Network Sign Manager Users Guide (Руководство по эксплуатации HP Network Sign
Manager), которое поставляется вместе с дисплеем).
Также управление несколькими дисплеями можно осуществлять с помощью ИК
-пульта ДУ.
Подключение к информационному дисплею
Digital Signage проигрывателя или компьютера 23
