Подключение кабелей
1.
Устанавливайте монитор вблизи компьютера, в месте, где обеспечен свободный приток
воздуха.
2.
Снимите зажим управления кабелями с подставки, оттянув оба края зажима в стороны (1),
затем потяните его вверх (2).

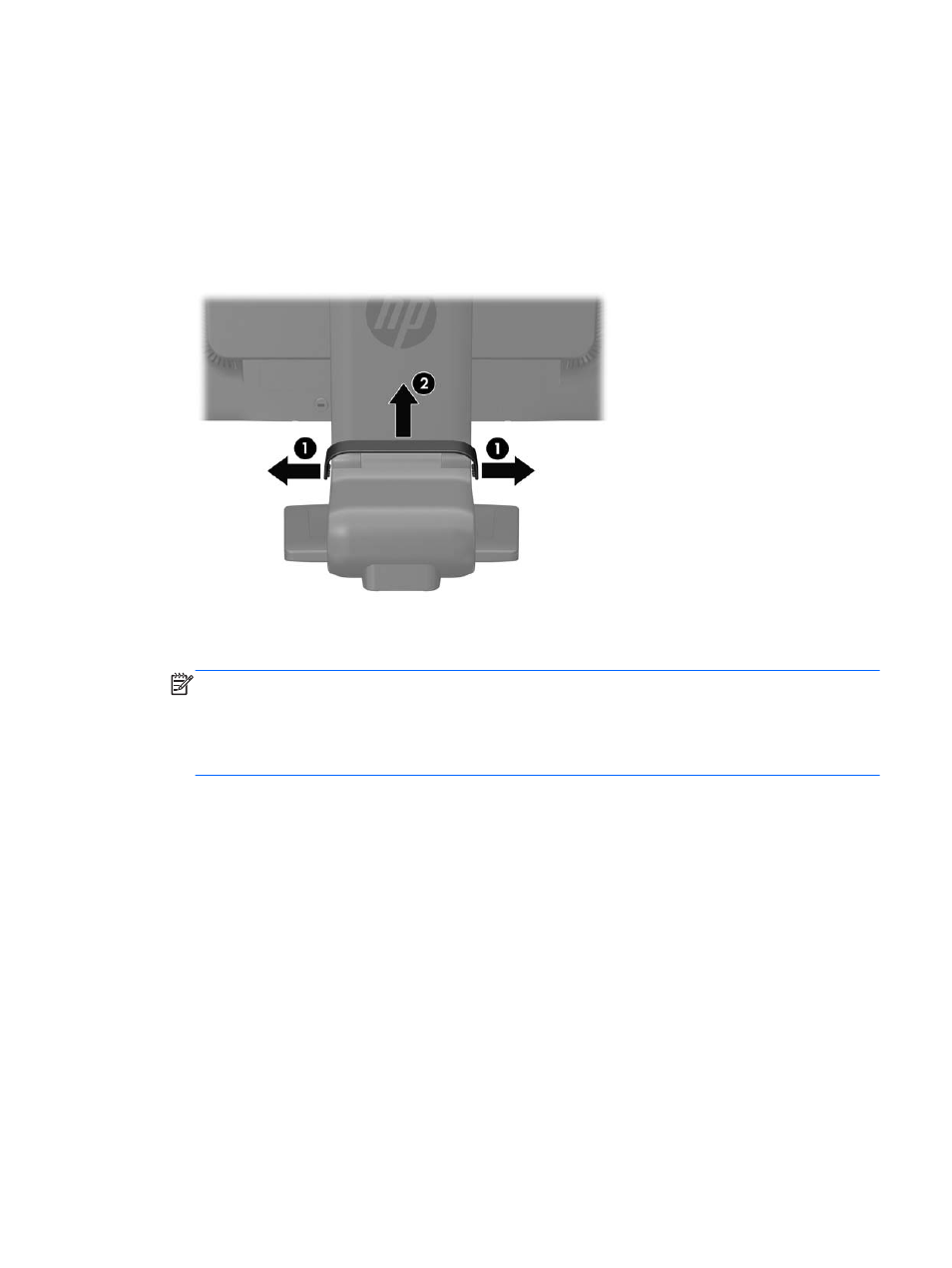

Рисунок 2-3
Снятие зажима управления кабелями
3.
Подключите кабель сигнала VGA, кабель сигнала DVI-D или один кабель сигнала
DisplayPort.
ПРИМЕЧАНИЕ.
Монитор поддерживает и аналоговые, и цифровые сигналы. Режим
видео определяется в соответствии с используемым видеокабелем. Монитор
автоматически определяет, какие входы имеют правильные видеосигналы. Входы можно
выбрать с помощью кнопки
+/source
(+/источник) на передней панели или в экранном
меню, нажав кнопку
Menu
(меню).
●
Для работы в аналоговом режиме используйте видеокабель VGA из комплекта
поставки. Подключите один конец видеокабеля VGA к разъему VGA на задней панели
монитора, а другой конец – к разъему VGA компьютера.
●
Для работы DVI в цифровом режиме используйте кабель сигнала DVI-D (входит в
комплект). Подключите один конец видеокабеля DVI-D к разъему DVI на задней
панели монитора, а другой конец – к разъему DVI компьютера.
●
Для работы DisplayPort в цифровом режиме используйте кабель сигнала DisplayPort
(входит в комплект). Подключите один конец видеокабеля DisplayPort к разъему
DisplayPort на задней панели монитора, а другой конец – к разъему DisplayPort
компьютера.
4.
Подсоедините один разъем прилагаемого аудиокабеля к аудиоразъему компьютера, а
другой разъем к разъему аудиовхода на мониторе.
5.
Подсоедините один конец USB-кабеля (входит комплект) к входящему разъему USB на
задней панели монитора, а второй конец – к разъему USB на компьютере.
