Инструкция по эксплуатации HP Серия сканеров HP Digital Sender Flow 8500 fn1 Document Capture Workstation
Страница 92
2.

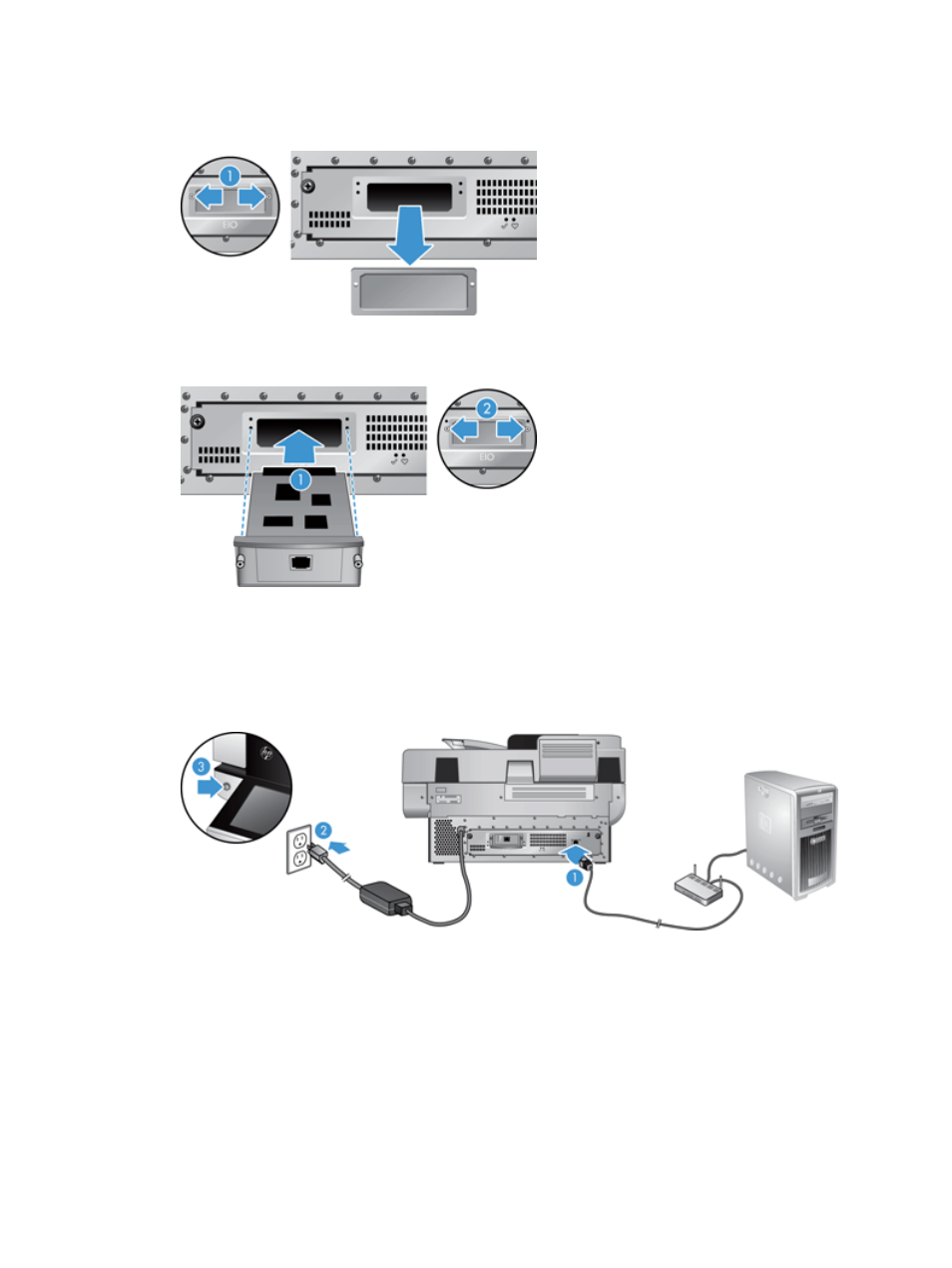

Выверните два барашковых винта, которые удерживают крышку платы Jetdirect сзади
устройства (1), снимите крышку (2) и отложите ее в сторону.
3.
Извлеките новую плату Jetdirect из упаковки и вставьте ее в гнездо для платы стороной с
выступом вверх, как показано на рисунке.
а.
Выровняйте плату по направляющим в слоте.
б.
Нажав до упора, вставьте плату (2) в слот, затем закрепите ее с помощью винтов (1)
крышки платы.
4.
Подключите сетевой кабель к форматтеру (1), подключите питание (2) и нажмите кнопку
"Питание" для включения устройства (3).
Установка дополнительного оборудования в область
подключения дополнительного оборудования
В гнездо для подключения дополнительного оборудования (HIP) можно установить
дополнительно приобретенное устройство HP (например, датчик отпечатков пальцев или
считыватель бесконтактных либо магнитных карт).
84
Глава 8 Замена и установка компонентов
RUWW
