Подключение 19
Подключение
2
Подключение
динамиков
Подключение АСУ к
плееру

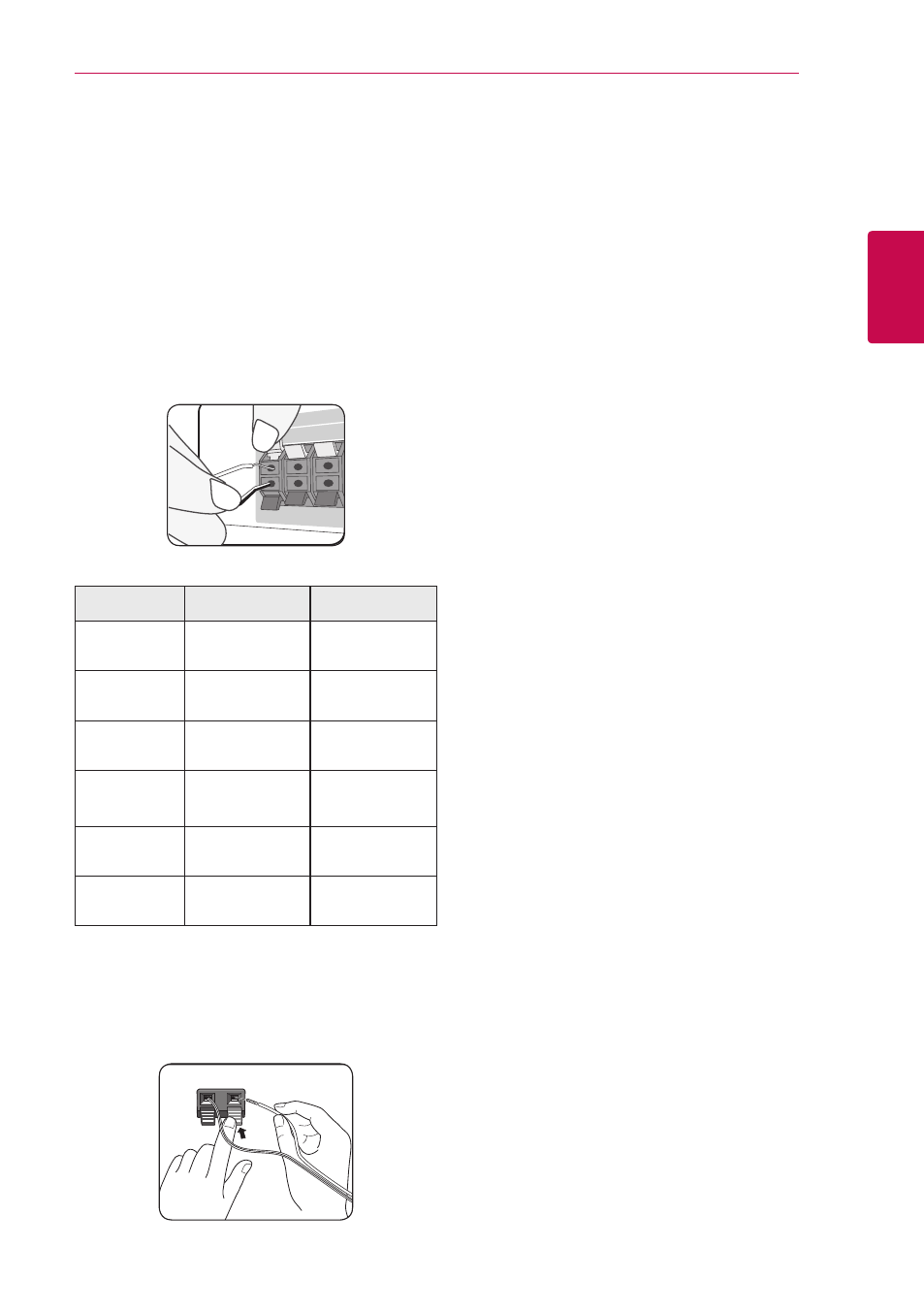

1. Подключите кабели АСУ к плееру.
Провод кабеля каждой АС имеет свой цвет.
Для подключения каждой АС используйте
провод соответствующего цвета.
Цвет АС Размещение
Серый Задняя панель
Правая часть
задней панели
Голубой Задняя панель
Левая часть
задней панели
Зеленый
Центральная
АС Центральная
АС
Оранжевый Сабвуфер
В любом месте
спереди
Красный
Фронтальные
АС Спереди
справа
Белый
Фронтальные
АС
Спереди слева
2. Подсоедините кабель АС к клеммам на
акустической системе.
Черный провод кабеля подключается к
клемме с маркировкой “–” (минус), другой
провод к клемме с маркировкой “+” (плюс).
Speaker
Pole
Base
Screw
Cable
