4
НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ
У
УУ
УКР
АЇНСЬКА

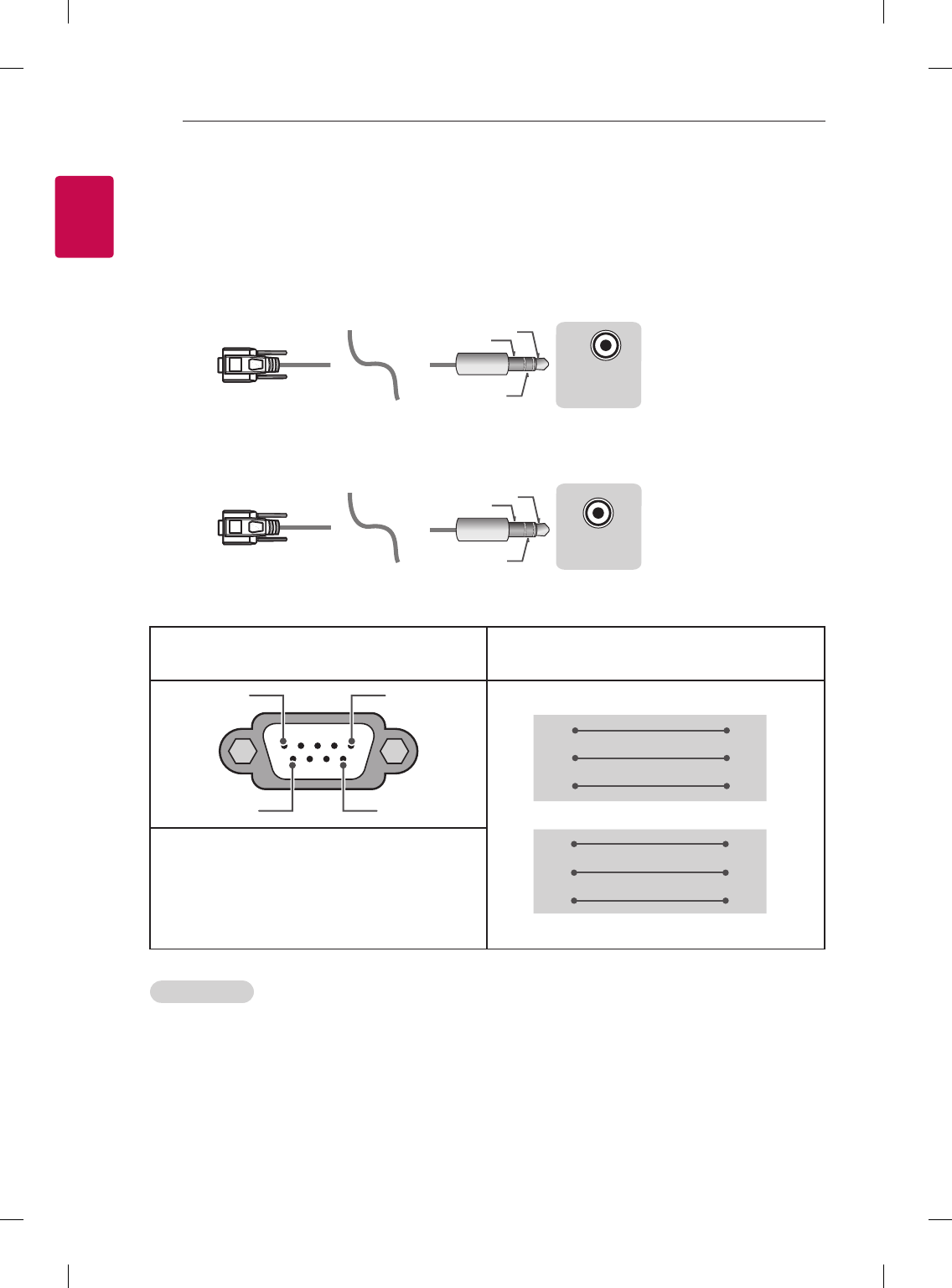

RS-232C із кабелем RS-232C (традиційний)
Тип телефонного роз'єму
Встановити ID
Встановлення ідентифікатора (ID). Дивіться "
Таблицю відповідності даних
" на стор.6
1
Щоб перейти до основних меню, натисніть кнопку
SETTINGS.
2
За допомогою навігаційних кнопок виберіть потрібний
ПАРАМЕТРИ і натисніть OK.
3
За допомогою навігаційних клавіш перейдіть до пункту
ВСТАНОВИТИ ID та натисніть OK.
4
Прокрутіть ліворуч або праворуч, щоб вибрати ідентифікаційний номер, після чого натисніть
ЗАКРИТИ. Діапазон налаштування: від 1 до 99.
5
Після завершення налаштування натисніть
кнопку
EXIT.
- Таке з'єднання можна використовувати лише для таких моделей: 55/47/39LN5450-UA,
55/50/47/42LN5400-UA, 42/39/32LN5300-UA та 37/32LN530B-UA.
- Таке з'єднання можна використовувати лише для таких моделей: 60PN6550-UA, 50/60PN6500-UA,
50/60PN5300-UF, та 42/50PN4500-UA.
y
Необхідно придбати кабель з телефонним роз'ємом та інтерфейсом RS-232 (який вказано в
посібнику) для з'єднання комп'ютера та телевізора.
* Для інших моделей використовуйте для з'єднання роз'єм USB.
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
Комп'ютер споживача
Конфігурації RS-232C
3-контактне з'єднання (спеціальне)
1
6
5
9
PC
TV
RXD
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
OR
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
D-Sub 9
Телефон
RS-232C
(послідовний інтерфейс)
