Страница 14
Подключение
14
Подключение
2

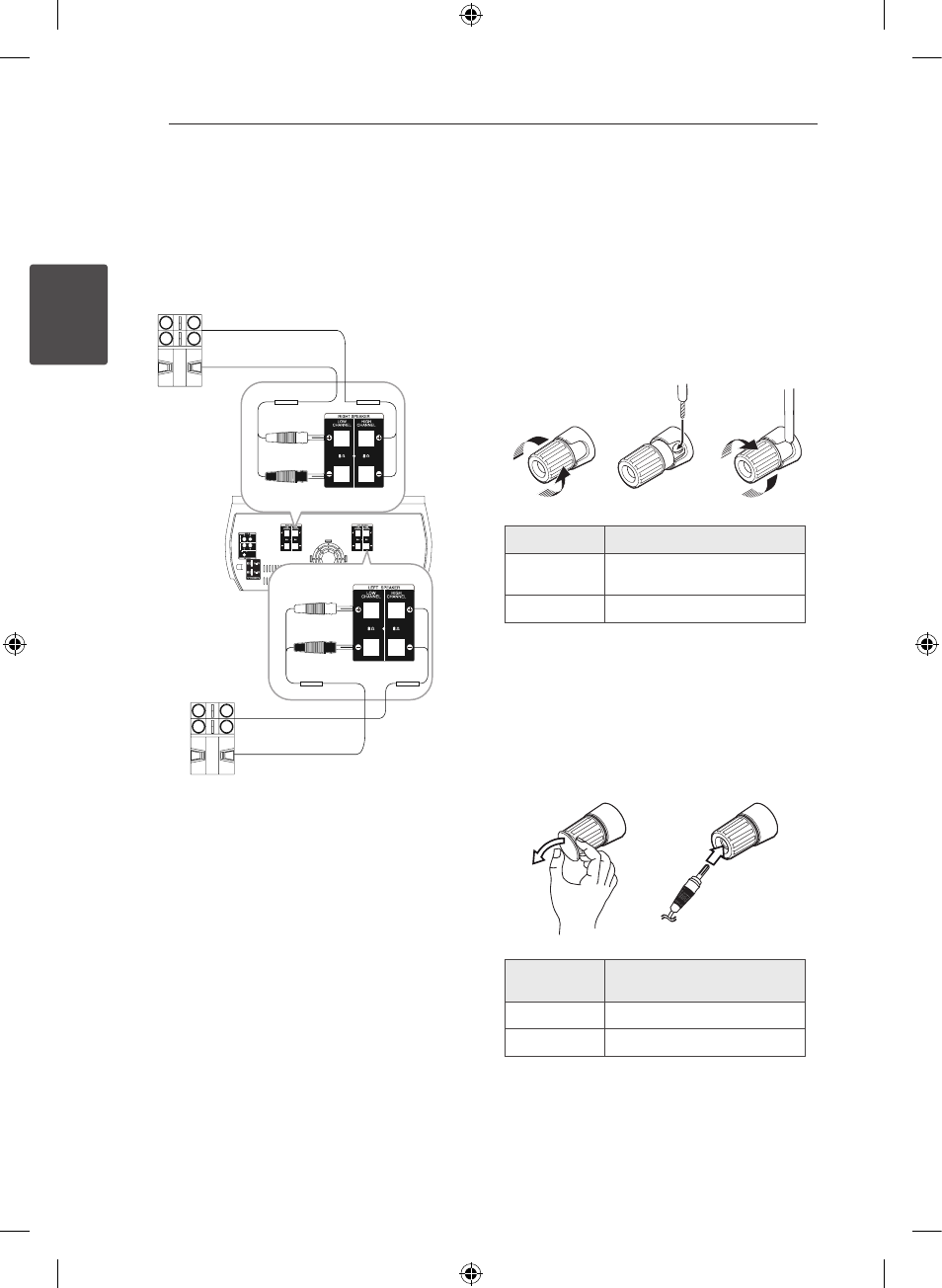

Подключение к
динамикам
Подсоединяйте каждый провод с чёрной
полоской к клеммам с маркировкой – (минус), а
другие концы к клеммам с маркировкой + (плюс).
Кабель
динамика
Штекерный
разъем
Штекерный
разъем
Кабель
динамика
Подключение
высокочастотных
динамиков к аппарату
1. Ослабьте стопорную гайку, вращая её против
часовой стрелки.
2. Вставьте оголённый конец провода в
отверстие сбоку каждой клеммы.
3. Затяните стопорную гайку, вращая её по
часовой стрелке, чтобы закрепить провод.
Кабель
Высокочастотный канал
С черной
полоской
Подключить к 3
Прозрачный
Подключить к 2
Присоединение
низкочастотных
динамиков к аппарату
1. Снимите защитный колпачок.
2. Вставьте штекер "банан" в соответствующие
клеммы.
Штекер
“Банан”
Низкочастотный канал
Черный
Подключить к 3
Красный
Подключить к 2
