Начало работы 11
На
чал
о рабо
ты
1
a Шнур питания
b Клеммы динамика
c Гнездо для подключения
FM – подключение проволочной антенны
диапазона FM
d Разъем VIDEO OUT
- Соединение с гнездом ВХОД ВИДЕО Вашего
телевизора.
e Разъем AUX(L/R) INPUT
- подключение к внешнему источнику
двухканального аудиосигнала
f ВЫХОДНЫЕ РАЗЪЕМЫ КОМПОНЕТНОГО
ВИДЕОСИГНАЛА
Соединение с телевизором с входом для
компонентного сигнала Y PB PR.
g Разъем HDMI OUT
Соединение с телевизором с HDMI - входами.
(интерфейс для цифрового аудио или видео)

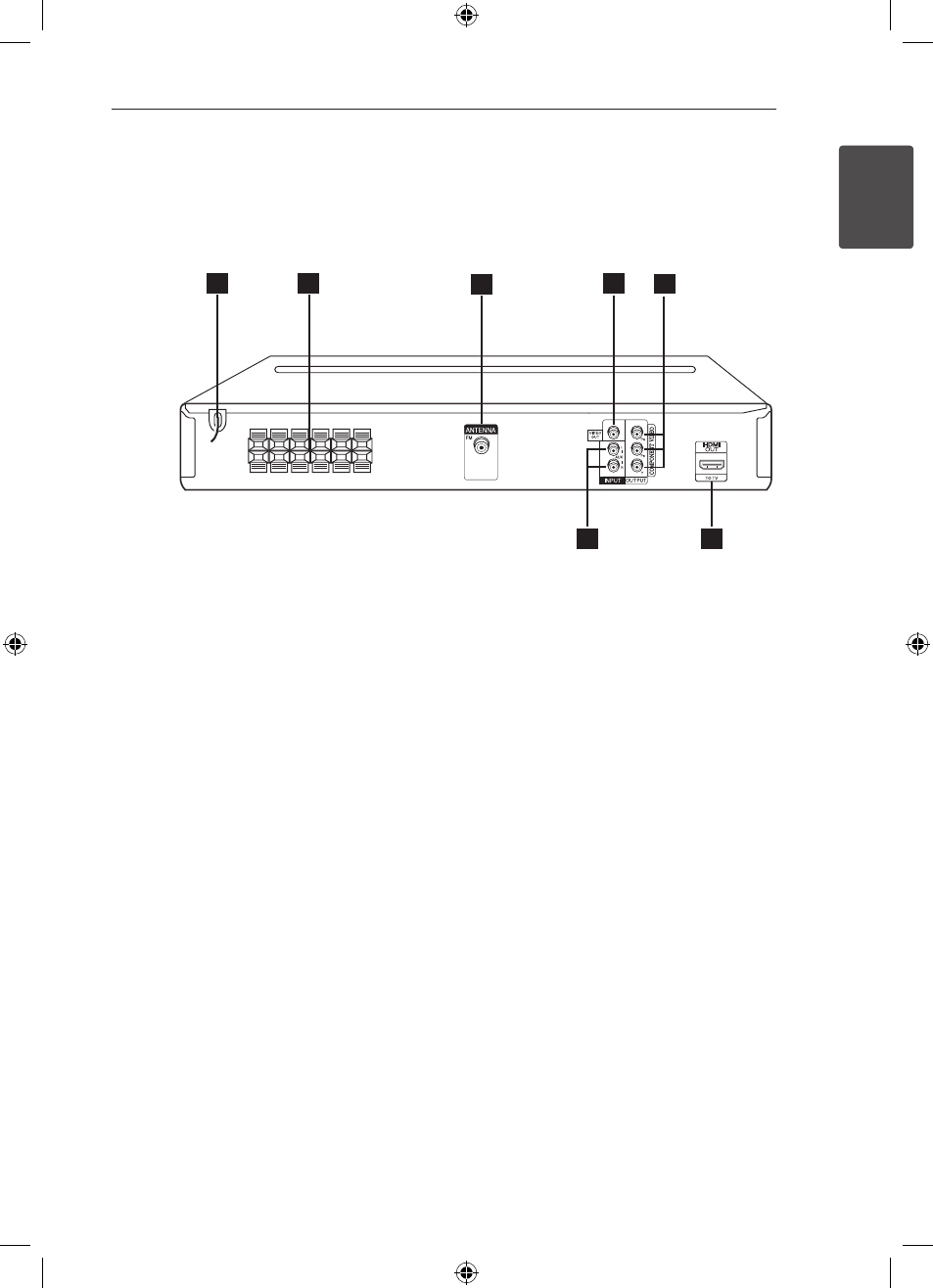

Задняя панель
1 3 2 6
7
4
5
