2 Подключение
Подключение
10
П
одк
лю
чени
е
2
Подключение
к телевизору

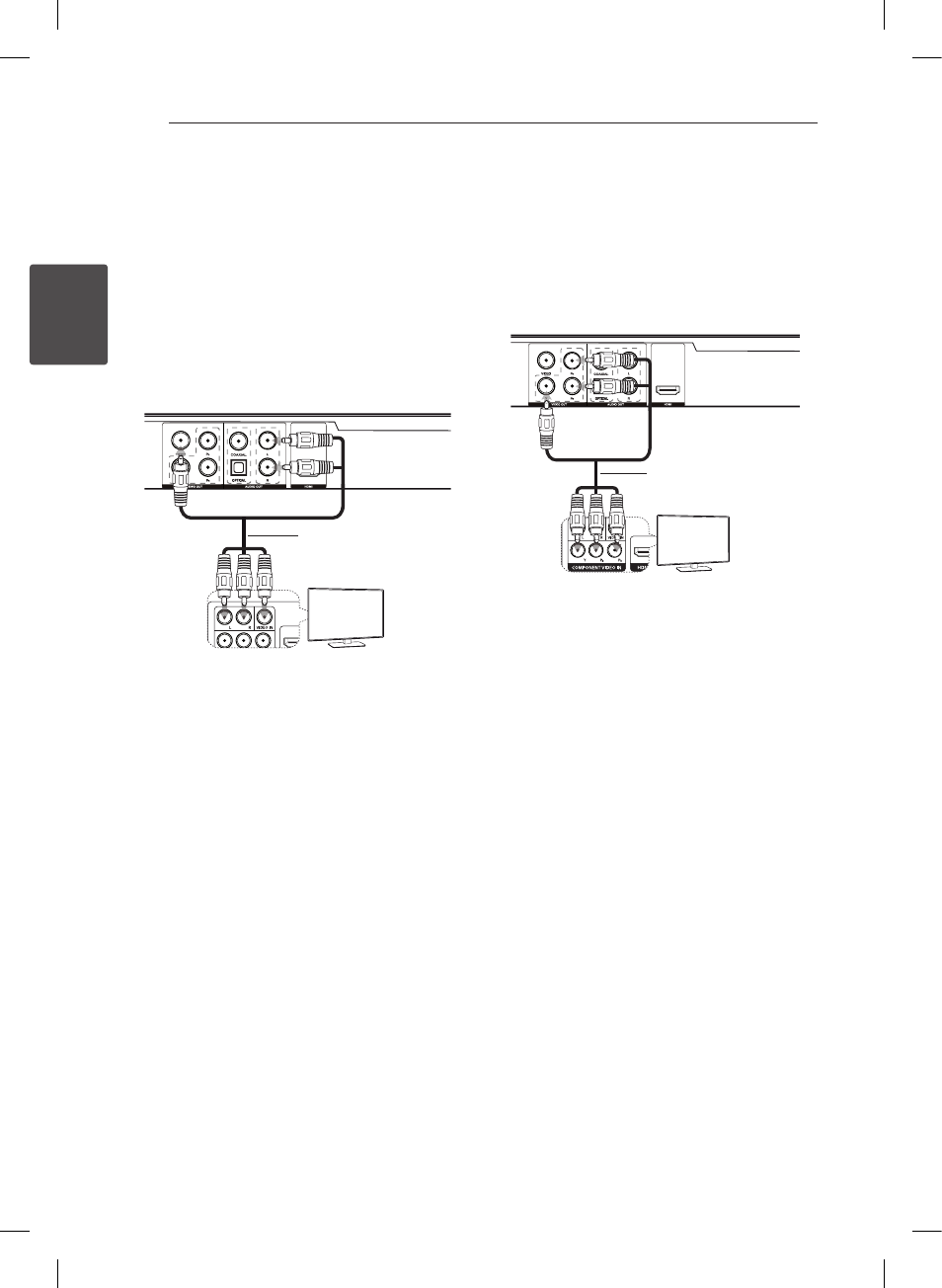

Подключение видео/аудио кабеля
Соедините VIDEO/AUDIO OUT изделия со VIDEO/
AUDIO IN телевизора с помощью аудио/видео
кабеля, такого как «тюльпан» с желтым штекером
VIDEO и белым и красным штекерами AUDIO для
левого и правого динамиков, соответственно.
Аудио/видео кабель
ТВ
Вид сзади изделия
Подключение кабеля
компонентного видео
Вставьте штекер выхода COMPONENT VIDEO OUT
(Y P
B
P
R
) изделия в соответствующий вход на
вашем ТВ, используя компонентный видеокабель
– как правило, с зеленым компонент Y, синим
компонент Pb и красным Pr штекерами.
Компонентный
кабель
Вид сзади изделия
ТВ
y При этом дополнительно необходимо
подключить АУДИО кабель между изделием и ТВ.
