Подключение
13
По
дк
лю
чение
2
Подсоединение
колонок к
устройству
1. Подсоединение проводов к устройству.
Подберите каждый провод по цвету к
клемме на задней панели устройства.

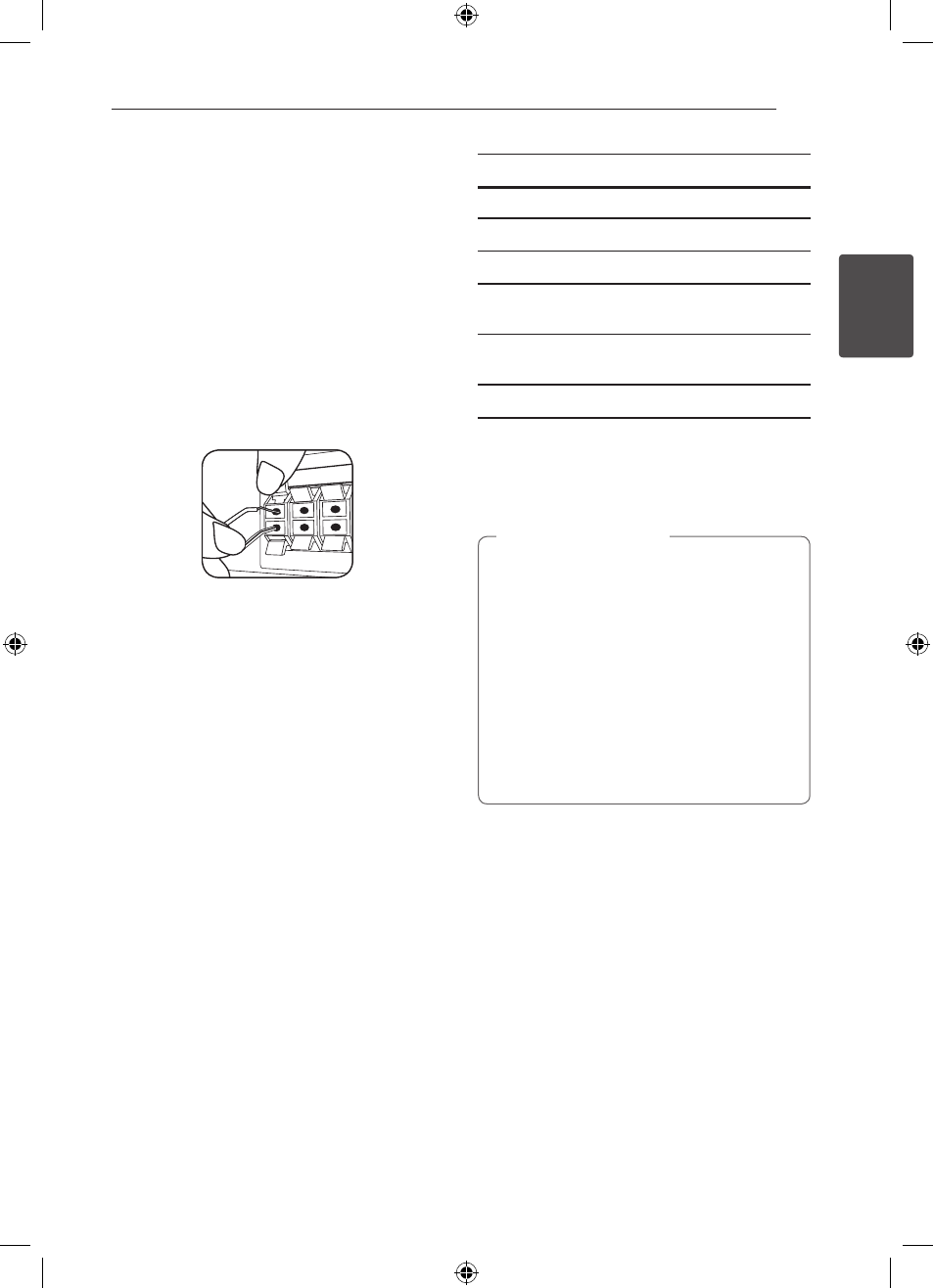

Чтобы подсоединить кабель к устройству,
нажмите фиксатор терминала на задней
панели. Вставьте провод в клемму и опустите
фиксатор.
Подсоедините черный провод каждого
кабеля к гнездам, отмеченным «–» (минус), а
другой - к гнездам, отмеченным «+» (плюс).
2. Подсоедините второй конец каждого
провода к соответствующему динамику,
чтобы цветовые обозначения совпадали:
Цвет
Динамик
Расположение
Серый
Задний
Задний справа
Синий
Задний
Задний слева
Зеленый
Центральный
Центральный
Оранжевый
Сабвуфер
В любом месте
спереди
Красный
Спереди
Спереди
справа
Белый
Спереди
Спереди слева
Для того чтобы подключить провода к колонкам,
нажмите на пластиковые фиксаторы, чтобы
открыть вывод каждого динамика. Подключите
провода и опустите фиксаторы.
y Проследите, чтобы дети не засовывали
руки или посторонние предметы в
*воздуховод колонок.
*Воздуховод колонок – отверстие в
корпусе колонки, придающее для более
объемное звучание басам.
y В динамиках есть магнитные детали,
поэтому на экране телевизора или
экране монитора ПК может возникать
неоднородность цвета. Располагать
колонки подальше от экрана телевизора
или монитора ПК.
,
>
ВНИМАНИЕ
