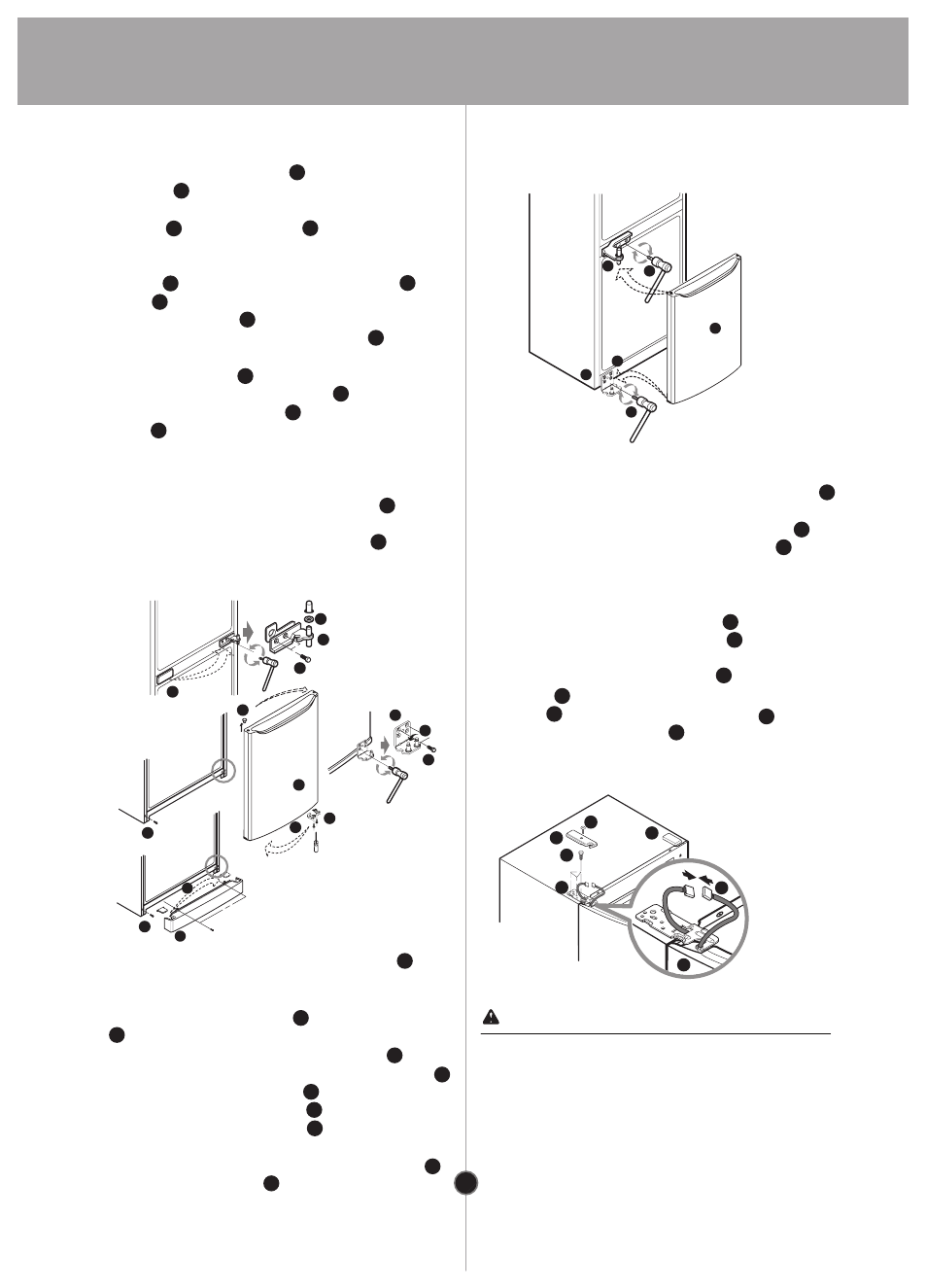

Открутив винты, соединяющие нижнюю
декоративную панель переместить
крышку на противоположную сторону
(для моделей GA**409Q*** Отвинтите
штырь нижней петли , вращая его
против часовой стрелки, и вкрутите его в
противоположное отверстие. Отвинтите
болты , крепящие нижнюю петлю и
болт на корпусе холодильника.
Открутите винт на нижней части двери,
фиксирующий доводчик двери
морозильной камеры.
Открутите винт на нижней части
двери, фиксирующий упор двери
морозильной камеры , переместите
упор на противоположную сторону в
специально предназначенное место и
зафиксируйте его. Перевесьте на
противоположную сторону в специально
предназначеное место доводчик и
зафиксируйте его.
Переместите верхний колпачок на
противоположную сторону.
24
10
9
23
В
9
26
25
19
17
18
27
26
B
24
23
22
9
25
7. Приложите снятую нижнюю петлю к
отверстиям, расположенным на
противоположной стороне корпуса и
закрепите её болтами . Вкрутите болт
в корпус с противоположной стороны.
Установите декоративную панель
Установите дверь морозильной камеры
на штырь нижней петли . Разверните
снятую среднюю петлю осью наружу
и закрепите ее болтами (затягивать
болты следует аккуратно, чтобы не
поцарапать дверь). Установите шайбу
на среднюю петлю .
23
18
24
27
23
18
17
25
18
23
9
20
B
8. Установите дверь холодильной камеры
путём совмещения отверстия в нижней
части двери и штыря средней петли .
Затем установите верхнюю петлю ,
поставляемую в комплекте с
холодильником, поместив штырь в
соответствующее верхнее отверстие
двери холодильной камеры .
Соедините разъемы кабеля (только
для моделей с дисплеем внешнего типа).
Закрепите верхнюю петлю при помощи
болтов . Установите левую крышку верхней
петли и закрепите её винтом .
Установите заглушку , поставляемую в
комплекте с холодильником.
28
29
A
3
18
5
2
27
27
A
29
3
2
27 5
10
28
Если дисплей
внешнего типа
22
29
10
ОСТОРОЖНО!
В случае необходимости перенавесить
двери следует вызвать мастера по
обслуживанию. Гарантийные
обязательства не распространяются на
перенавешивание дверей.
29
29
В
26B
25A
25
22 23
25A
26B
25A
