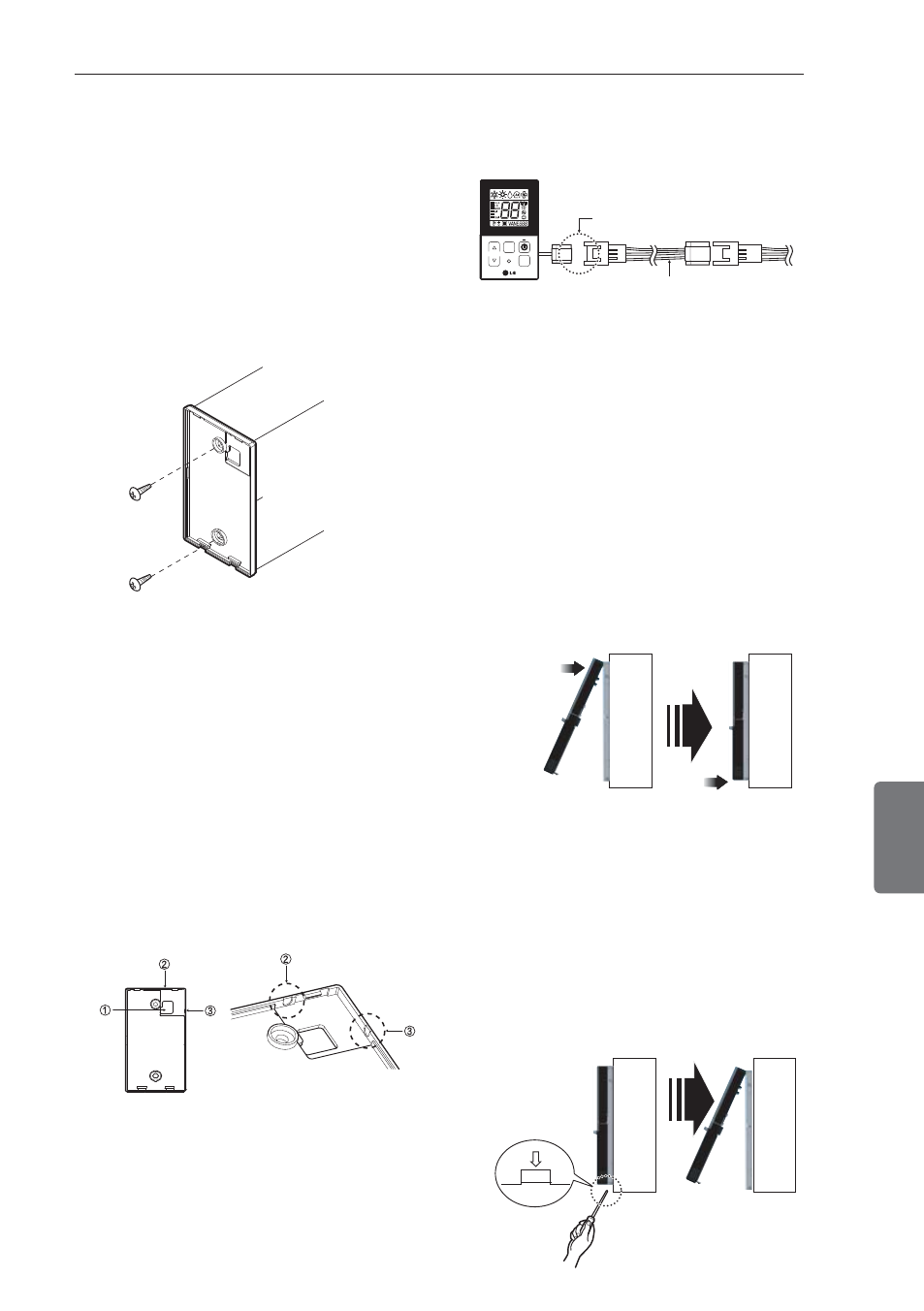

1 Надежно зафиксируйте винтами уста-
новочную пластину пульта ДУ в месте,
выбранном для установки.
- При установке не сгибайте установоч-
ную пластину, так как это может при-
вести к ее неправильной установке.
Крепите установочную пластину
пульта управления на настенный
короб, если таковой имеется.
2 Прокладку кабеля для пульта ДУ
можно выполнять тремя способами.
- Способ прокладки: по настенному ко-
робу, сверху, справа.
- Перед прокладкой кабеля сверху или
с правой стороны следует предвари-
тельно снять направляющие кабеля.
❈ Снимите направляющие с помощью
острогубцев.
① Прокладка по поверхности стены
② Направляющая верхней части
③ Направляющая правой части
3 Соедините внутренний блок и пульт ДУ
с помощью соединительного кабеля.
4 Если расстояние между проводным
пультом ДУ и внутренним блоком пре-
вышает 10 м, используйте удлинитель-
ный кабель.
5 Закрепите верхнюю часть пульта ДУ на
установочной пластине, прикрепленной
к стене, как показано на рисунке ниже,
а затем нажмите на нижнюю часть
пульта для фиксации.
- При креплении не должно оставаться
зазоров между пультом ДУ и устано-
вочной пластиной сверху, снизу,
справа или слева.
При снятии пульта ДУ с установочной
пластины вставьте отвертку в нижнее
установочное отверстие, как показано
на рисунке, и поворотом ее по часовой
стрелке отсоедините пульт ДУ.
- Имеются два установочных отвер-
стия. Одновременно пользуйтесь
только одним отверстием.
- При отсоединении соблюдайте осто-
рожность, чтобы не повредить внут-
ренние компоненты.
< Направляющие кабеля>
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
РУССКИЙ ЯЗЫК
7
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Стена Стена
<Порядок крепления>
TEMP
FAN SPEED
ROOM TEMP
Проверьте правильность и
надежность соединения.
Соединительный
кабель
К внутр-
еннему
блоку
Стена Стена
<Порядок отсоединения>
