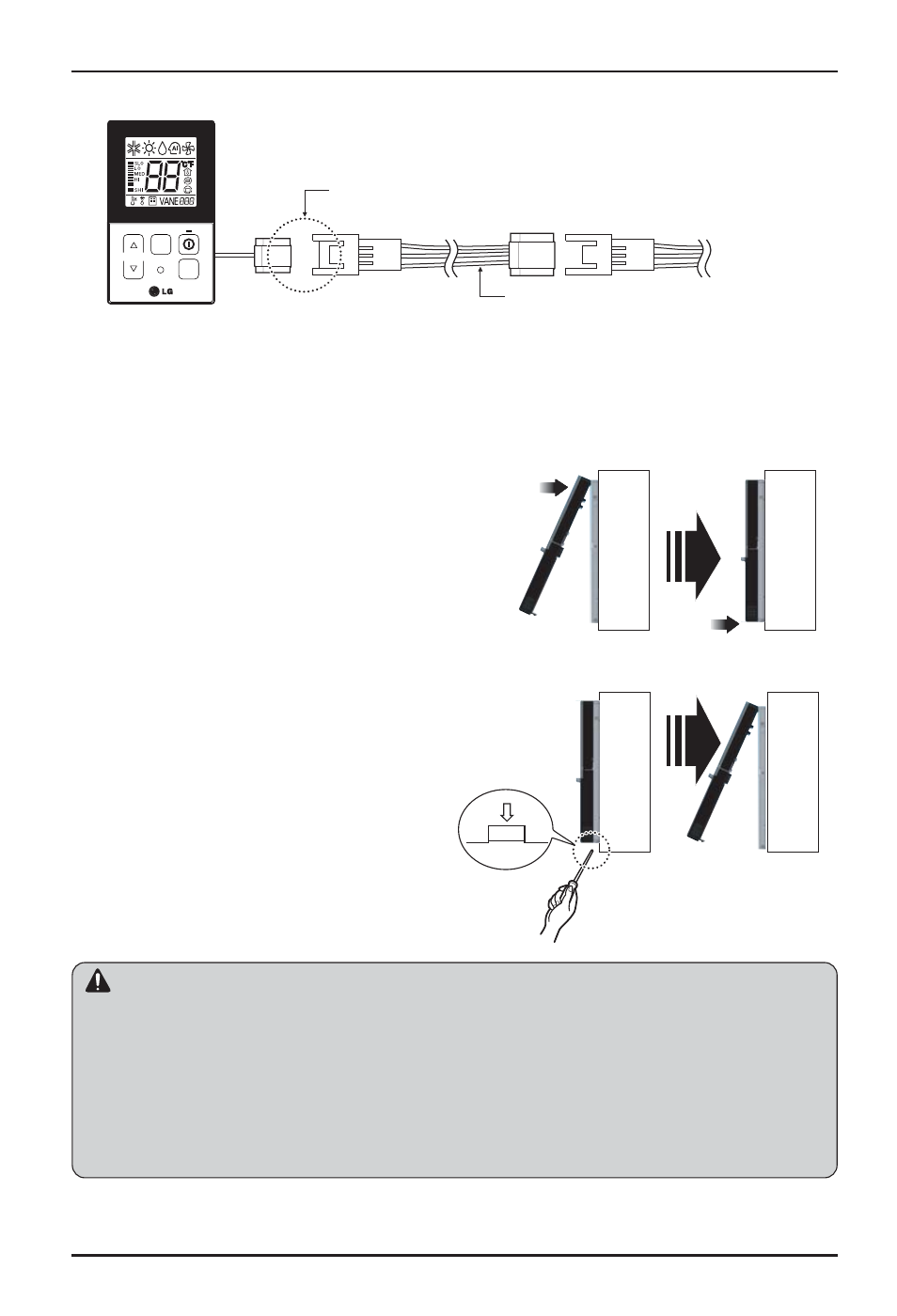

Инструкция по установке
6 Проводной пульт дистанционного управления
Стена,
вид сбоку
Стена,
вид сбоку
Стена,
вид сбоку
Стена,
вид сбоку
<Порядок соединения>
<Порядок снятия>
5. Закрепите в панели, установленной на поверхности
стены, верхнюю часть пульта дистанционного управ-
ления, как показано на рисунке, а затем прижмите к
панели нижнюю часть пульта дистанционного управ-
ления.
- Проследите за тем, чтобы между панелью и пультом
дистанционного управления не было зазоров.
Снимайте пульт дистанционного управления с па-
нели, как показано на рисунке. Сначала вставьте в
нижнее съемное отверстие отвертку и, вращая ее
по часовой стрелке, снимите пульт дистанцион-
ного управления.
- Всего имеется два съемных отверстия.
Отсоедините их одновременно.
- При разделении будьте осторожны и
старайтесь не повредить внутренние элементы.
3. Соедините внутренний блок и пульт дистанционного управления с помощью соединительного кабеля.
4. Если расстояние между проводным пультом ДУ и внутренним блоком пре-
вышает 10 м, используйте удлинитель.
Убедитесь, что разъем подключен правильно.
Соединительный кабель
Сторона внутреннего
блока
TEMP
FAN
SPEED
OPER
MODE
При установке пульта дистанционного управления не утапливайте его в стене.
(Это может привести к повреждению датчика температуры.)
Не устанавливайте кабель длиной 50 м или более.
(Это может вызвать ошибку связи.)
• При установке кабельного удлинителя проверьте направление подключения разъема на боковой
части пульта дистанционного управления и сторону изделия, к которой производится подключение.
• Если вы установите кабельный удлинитель в противоположном направлении, то разъем подключить не удастся.
• Технические характеристики кабельного удлинителя: 2547 1007 22# 2-жильный, 3-жильный 5-жильный или более в оплетке.
ОСТОРОЖНО
