2
НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ
НА
С
Т
Р
ОЙКА
ВНЕШНЕГ
О
ОБ
ОР
У
ДОВ
АНИЯ
КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ КОМПОНЕНТНЫЙ КАБЕЛЬ
■ Ни в коем случае не подключайте телевизор к сети, если не закончили подсоединять к нему
оборудование. Это может привести к поломке телевизора.
■ В этой части раздела «НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ» в основном используются
иллюстрации для моделей 32/37/42/47/55LE7***.
■ Приведенное изображение может отличаться от вашего телевизора.
Этот телевизор способен принимать цифровые сигналы, поступающие по кабелю/антенне, без
внешней телеприставки. Однако если вы принимаете цифровые сигналы от цифровой
телеприставки или другого внешнего устройства, обратитесь к схеме, приведенной ниже.
► Поддерживаемый формат звука HDMI:
Dolby Digital, PCM Аудиоформат DTS не поддерживается.
Входные порты Component
Для получения более качественной картинки подключите DVD-проигрыватель к
входным портам компонентного сигнала, как это показано ниже.
Сигнал
Component
HDMI
480i/576i
O
X
480p/576p
O
O
720p/1080i
O
O
1080p
O
(
только
50
Гц
/
60
Гц
)
O
(24 Гц / 30 Гц /
50 Гц / 60 Гц)

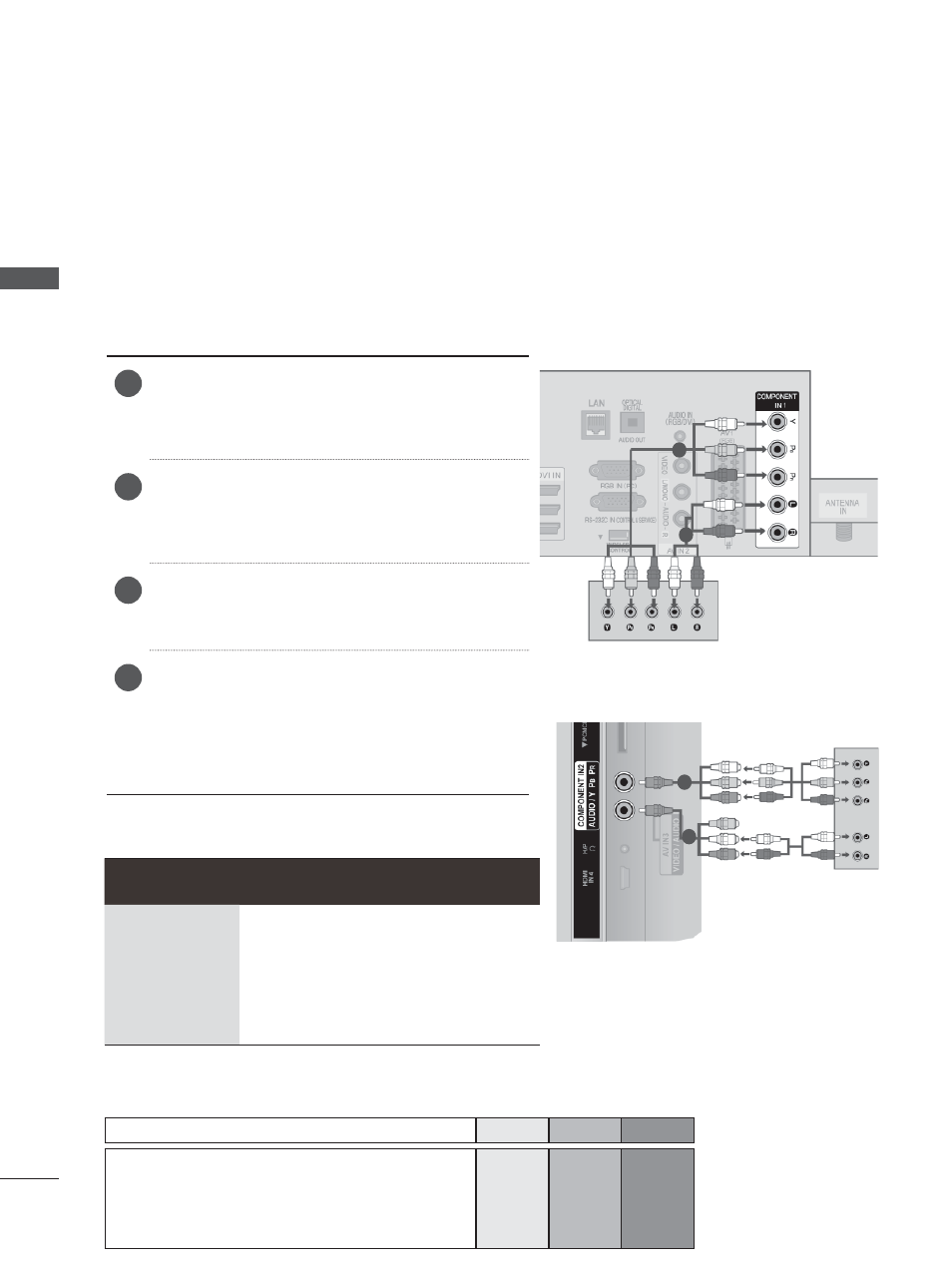

Порты компонентного сигнала на телевизоре
Y
P
B
P
R
Video output ports
on DVD player
Y
P
B
P
R
Y
B-Y
R-Y
Y
Cb
Cr
Y
Pb
Pr
1
Подключите видеовыходы (Y, PB, PR) —
внешнего оборудования (цифровая
приставка, DVD-проигрыватель и т. д.) к
разъемам ВХОДА КОМПОНЕНТНОГО
ВИДЕОСИГНАЛА на телевизоре.
2
Подключите аудиовыход внешнего
оборудования (цифровая приставка, DVD-
проигрыватель и т. д.) к разъемам ВХОДА
КОМПОНЕНТНОГО АУДИОСИГНАЛА на
телевизоре.
3
Включите внешнее оборудование.
(Инструкции по эксплуатации приведены в
руководстве по работе с внешним
оборудованием.)
4
С помощью кнопки INPUT на пульте
дистанционного управления выберите
источник входного сигнала Component1 .
Если выполнено подключение к
COMPONENT IN 2, выберите источник
ввода Component2
1
2
1
2
или
