27

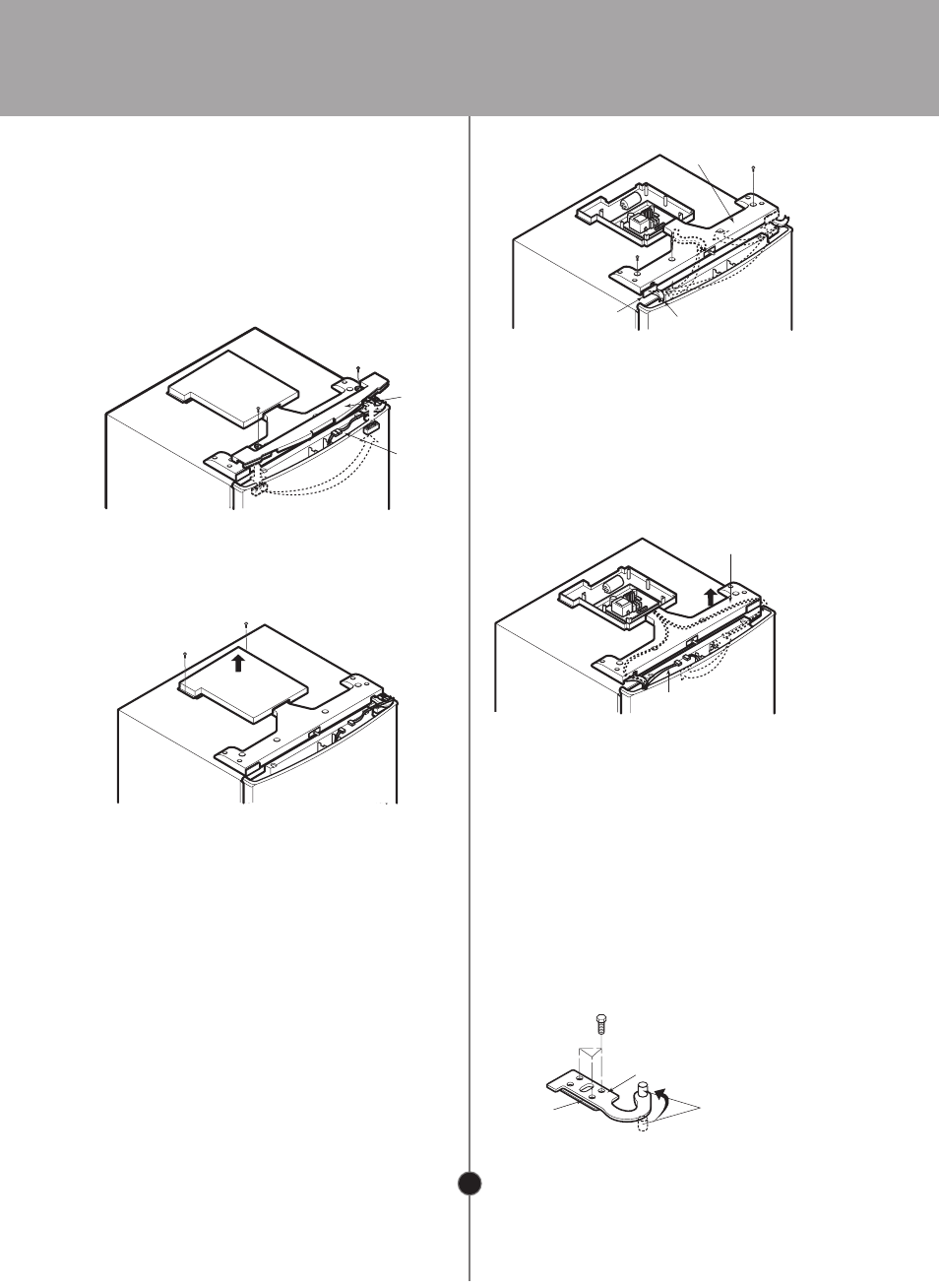

• Снимите верхнюю крышку (7) рис. 2
двери холодильного отделения, отвин-
тив винты (6) рис. 2;
• Переместите заглушку (8) рис. 2 в
противоположную сторону верхней
крышки (7) рис. 2. Отключите соедини-
тельный кабель (9) рис. 2 (Для моделей
с дисплеем внешнего типа.);
(11)
(10)
(10)
Рис. 3
(6)
(6)
(7)
(8)
(9)
Рис. 2
• Снимите крышку (11) рис. 3, отвинтив
винты (10) рис. 3;
• Снимите верхнюю крышку (13) рис. 4,
отвинтив винты (12) рис. 4;
• Снимите держатель провода (14) рис. 4
и зафиксируйте его в центральной части
крышки (13) рис. 4;
• Заглушку (16) рис. 4 установите с
противоположной стороны крышки (13)
рис.4;
(13) (12)
(14)
(15)
(16)
Рис. 4
(12)
• Выньте держатель провода (15) рис. 4 из
центральной части крышки (13) рис. 4 и
зафиксируйте его с противоположной
стороны крышки (13) рис. 4;
• Переместите жгут проводов (17) рис. 5
на противоположную сторону крышки
(13) рис. 5;
(13)
(17)
Рис. 5
(18)
(21)
(19)
(20)
Рис. 6
• Снимите верхнюю дверную петлю (19)
рис. 6, открутив болты (18) рис. 6;
• Снимите дверь холодильного отделения;
• Открутите стержень (20) рис. 6 и
прикрутите с противоположной стороны
петли (19) рис. 6 используя ключ на 6
мм;
• Зафиксируйте прокладку (21) рис. 6 с
противоположной стороны петли (19)
рис. 6;
УХОД И ОБСЛУЖИВАНИЕ
