Страница 13
2 Подключение
Подключение
13
Подключение
2
Подключение
высокочастотных
динамиков к аппарату
1. Ослабьте стопорную гайку, вращая её против
часовой стрелки.
2. Вставьте оголённый конец провода в
отверстие сбоку каждой клеммы.
3. Затяните стопорную гайку, вращая её по
часовой стрелке, чтобы закрепить провод.
Цвет
ВЧ Канал
Красный
Правый динамик
Белый
Левый динамик
Присоединение
низкочастотных
динамиков к аппарату
1. Снимите защитный колпачок.
2. Вставьте штекер "банан" в соответствующие
клеммы.
Цвет
НЧ Канал
Серый
Правый динамик
Голубой
Левый динамик

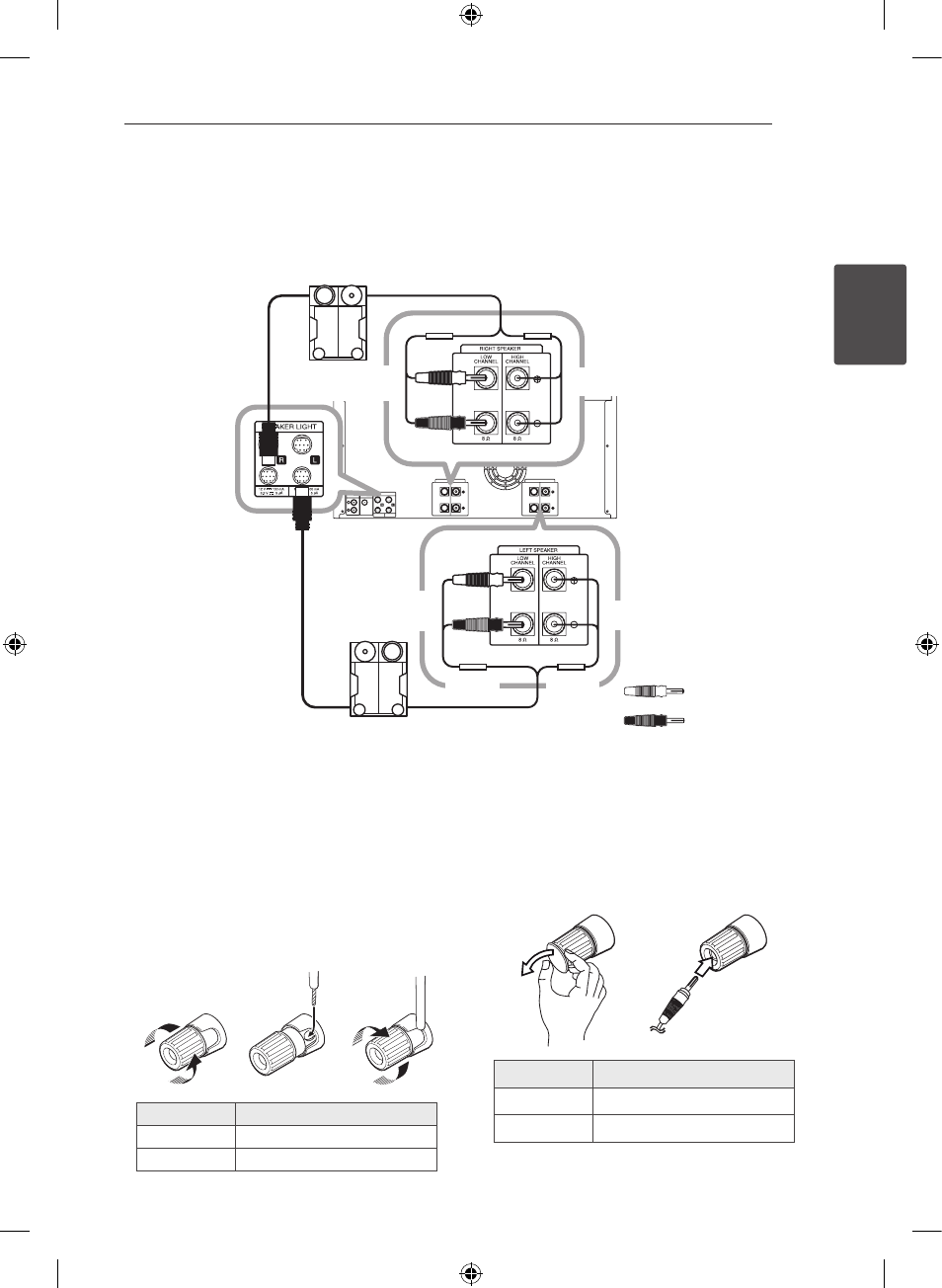

Подключение к динамикам
Подсоединяйте каждый провод с чёрной полоской к клеммам с маркировкой – (минус), а другие концы
к клеммам с маркировкой + (плюс).
Левый динамик
Правый динамик
Кабель
освещения
динамика
Кабель
освещения
динамика
однополюсная вилка с
боковыми пружинящими
накладками
Серый
Голубой
Красный
Белый
: Красный
: Чёрный
однополюсная вилка с
боковыми пружинящими
накладками
Кабель
динамика
Кабель
динамика
