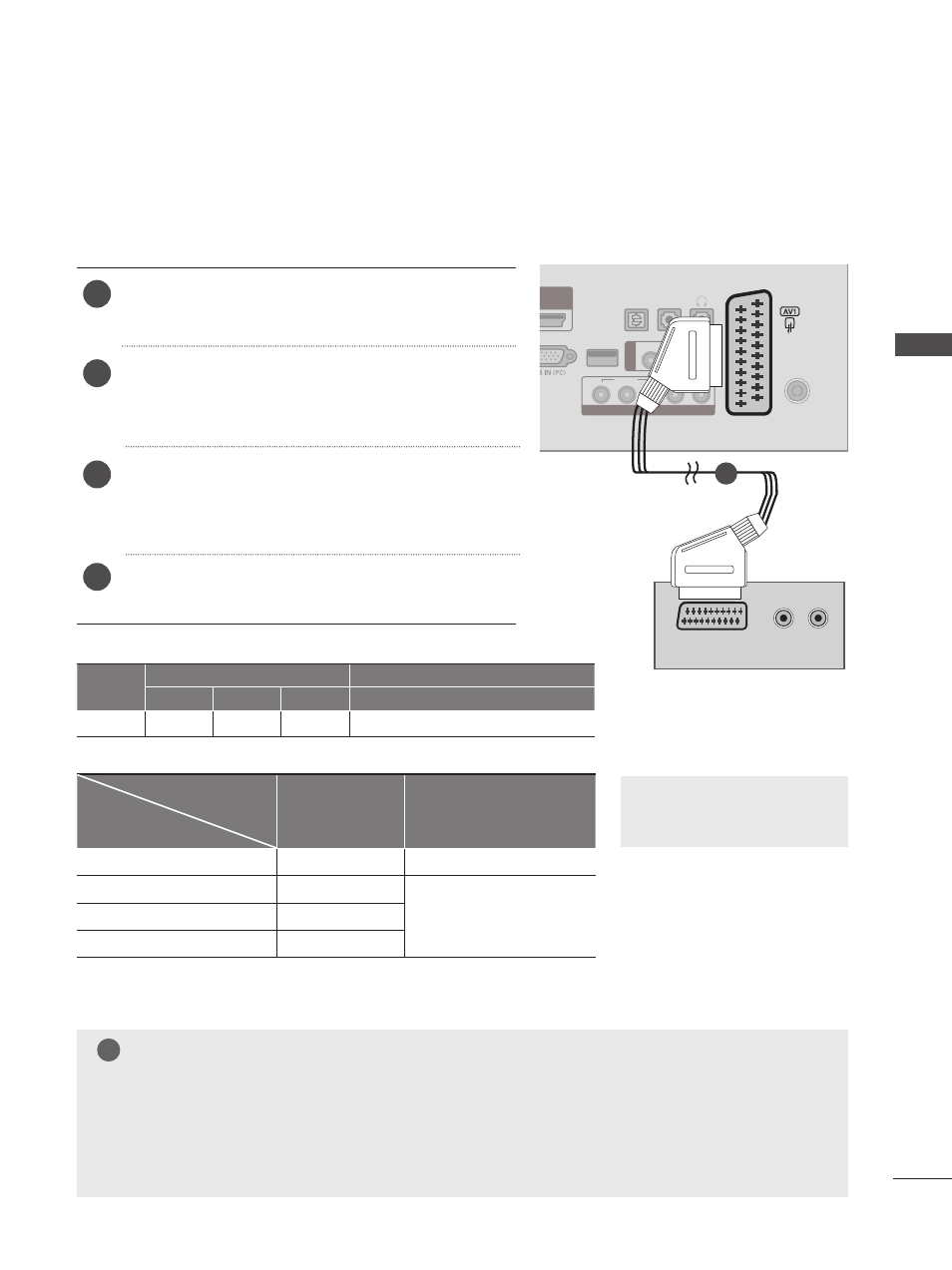

Подключение с помощью кабеля Scart Euro
Подключите разъем кабеля Scart Euro видеомагнитофона
к разъему Scart Euro AV1 на мониторе.
Вставьте кассету в видеомагнитофон и нажмите на нем
кнопку PLAY (Воспроизведение) (см. руководство к
видеомагнитофону).
Выберите в качестве источника входного сигнала разъем
AV1 с помощью кнопки INPUT на пульте дистанционного
управления.
Инструкции по эксплуатации см. в руководстве
видеомагнитофона.
1
2
3
4
ПРИМЕЧАНИЕ
►Тип сигнала RGB (красный, зеленый и синий компоненты) можно выбрать только при
использовании разъема Scart Euro, можно принимать сигналы AV 1. Такие сигналы
используются, например, платными телевизионными каналами, игровыми системами и
проигрывателями компакт-дисков при просмотре изображений.
►Используйте кабель Scart с защитой сигнала.
!
1
OPTICAL
DIGITAL
AUDIO OUT
ANTENNA /
CABLE IN
USB IN VIDEO
VIDEO
YP B P R LR
AUDIO
(MONO) L - AUDIO - R
AUDIO
IN
(RGB/DVI)
H / P
AV
IN
2
(R) AUDIO (L ) AUDIO/
VIDEO
1
► ТВ-выход. Вывод аналогового
или цифрового ТВ-сигнала.
Scart
Вход Выход
Видео Аудио RGB Видео, Аудио
AV1 О О О Аналоговое ТВ, Цифровое ТВ
Тип выхода
Текущий режим ввода
AV1
(ТВ-выход)
AV1
(Во время запланированной
записи DTV с использованием
записывающего оборудования)
Цифровое ТВ Цифровое ТВ О
Аналоговое ТВ, AV Аналоговое ТВ
О
(Входной режим
преобразуется в DTV)
Компонентный/RGB Аналоговое ТВ
HDMI X
