СБОРКА И ПОДГОТОВКА
Ру
сский
[на розетку]
y Комплектация вашего продукта может отличаться в зависимости от модели и страны.
y Спецификации продуктов или содержание данного руководства может изменяться без
предварительного уведомления ввиду модернизации функций продукта.
y Приведенное изображение может отличаться от вашего телевизора.
Использование ферритового кольца

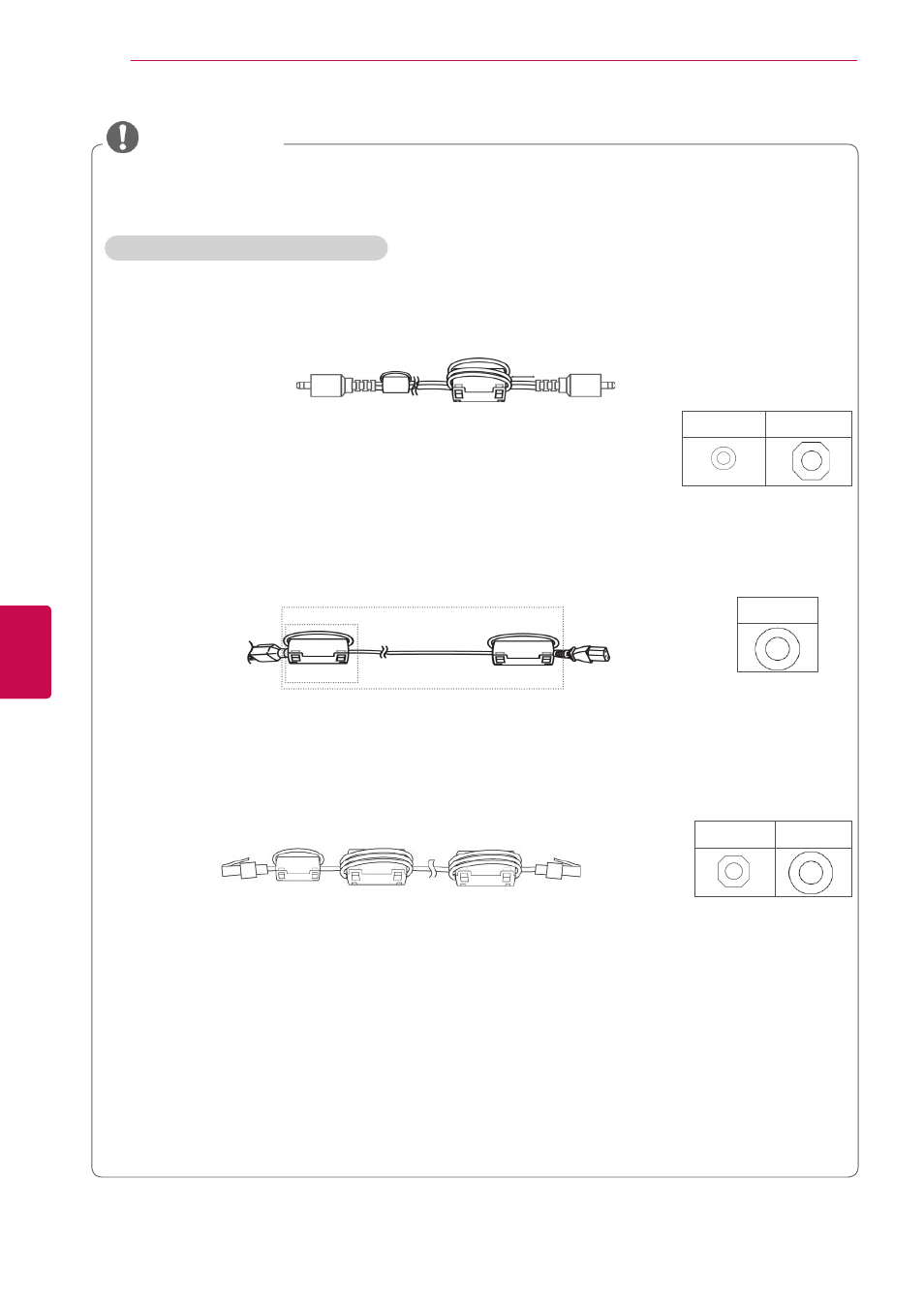

1 Ферритовый сердечник используется для снижения электромагнитных помех в
аудиокабеле ПК. Один раз намотайте аудиокабель ПК на ферритовый сердечник А. Три
раза намотайте аудиокабель ПК на ферритовый сердечник B.
ПРИМЕЧАНИЕ
[на внешнее устройство]
[Рис. 1]
[на телевизор]
[Вид ферритового
сердечника в разрезе]
2 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле
питания. Один раз намотайте кабель питания на ферритовый сердечник C.
[на телевизор]
[Рис. 2]
[Вид ферритового
сердечника в разрезе]
- Для 60PZ85** см. изображение 2(1).
- Для 50PZ85**, 50PT49**см. изображение 1, 2(2).
- При наличии порта ЛВС см. изображение 3.
A(Серый) B(Серый)
10 mm(+ / - 5 mm)
A
B
(1)
C C
C (Черный)
B(Серый) D(Серый)
3 Используйте ферритовый сердечник для снижения электромагнитных волн в кабеле ЛВС.
Обмотайте кабель ЛВС один раз вокруг ферритового сердечника B и три раза — вокруг
ферритового сердечника D
B D D
[на телевизор]
[на внешнее
устройство]
[Вид ферритового
сердечника в разрезе]
[Рис. 3]
