24
Подключение к видеооборудованию
Проектор оборудован разъемами COMPUTER/COMPONENT (КОМПЬЮТЕР/

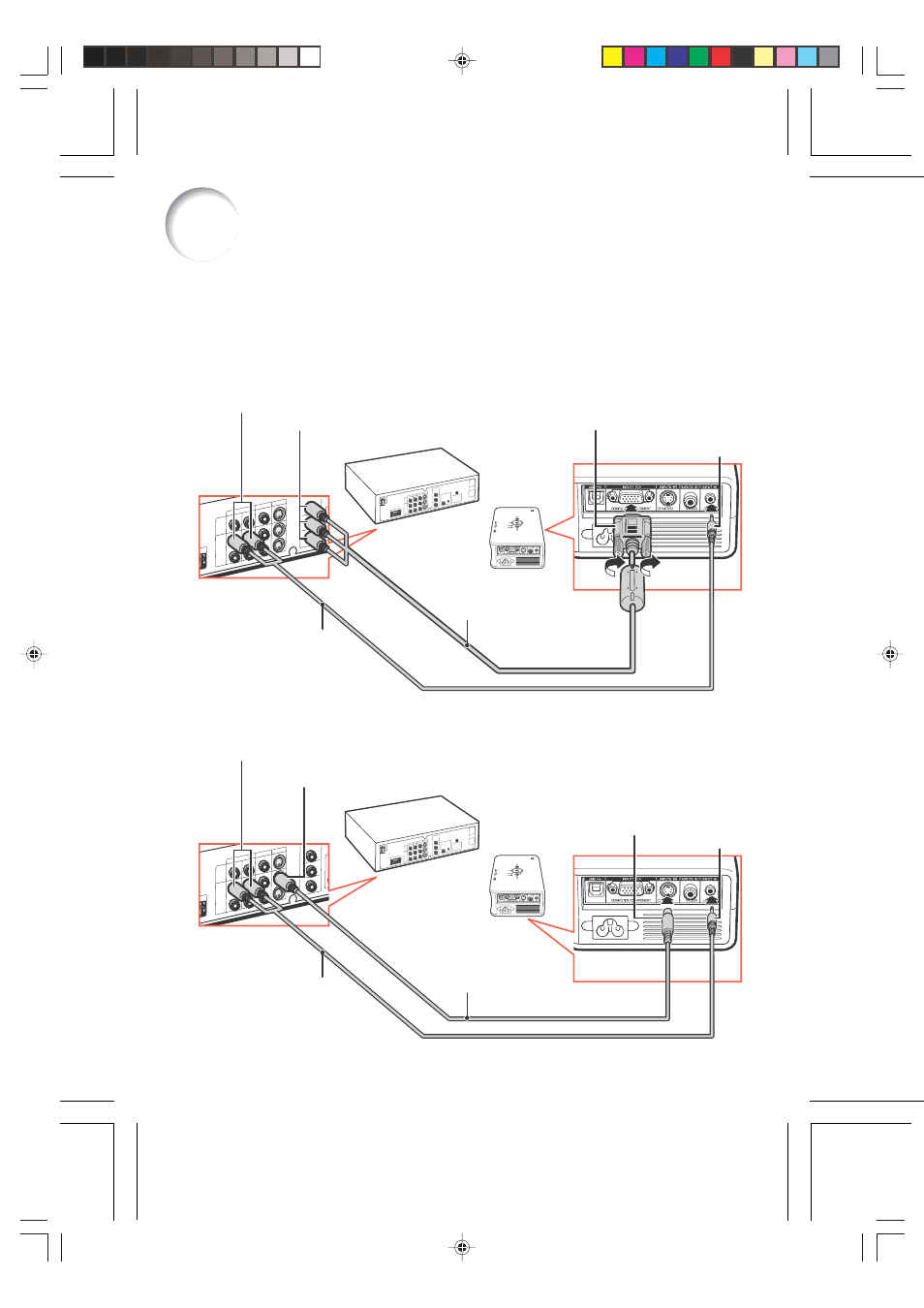

КОМПОНЕНТНЫЙ СИГНАЛ), S VIDEO и VIDEO для получения на входе видеосигнала. На
рисунке ниже показаны методы подключения аудиовизуального оборудования. Качество
изображения понижается в последовательности: компонентный сигнал сигнал S видео
видеосигнал. Если аудиовизуальное устройство имеет компонентный выход, используйте
для его подключения к проектору разъем COMPUTER/COMPONENT (INPUT1 – ВХОД 1).
При использовании кабеля 3 RCA (компонентный) с 15 контактным
разъемом D sub
При использовании кабеля S видео
К аудиовыходу
К компонентному выходу (Y, C B /P B , C R /P R ) К входу (гнездо INPUT1)
Аудиокабель с миниразъемом
3.5 мм для RCA (отдельно)
К аудиовходу (гнездо
AUDIO INPUT)
Кабель 3 RCA (комп.)
с 15 контактным
разъемом D sub
(дополнительно: AN C3CP)
К аудиовыходу
К выходу S video
Кабель S video (отдельно)
Аудиокабель с миниразъемом
3.5 мм для RCA (отдельно)
К входу (гнездо INPUT2)
К аудиовходу
(гнездо AUDIO
INPUT)
