Установление точек крепления 45, Установка и подключение – Инструкция по эксплуатации Miele T 4809 Ci
Страница 45
Относится только к дверному
упору справа
–
лицевая панель лежит на сторо-
не с декором, верхний край вни-
зу:

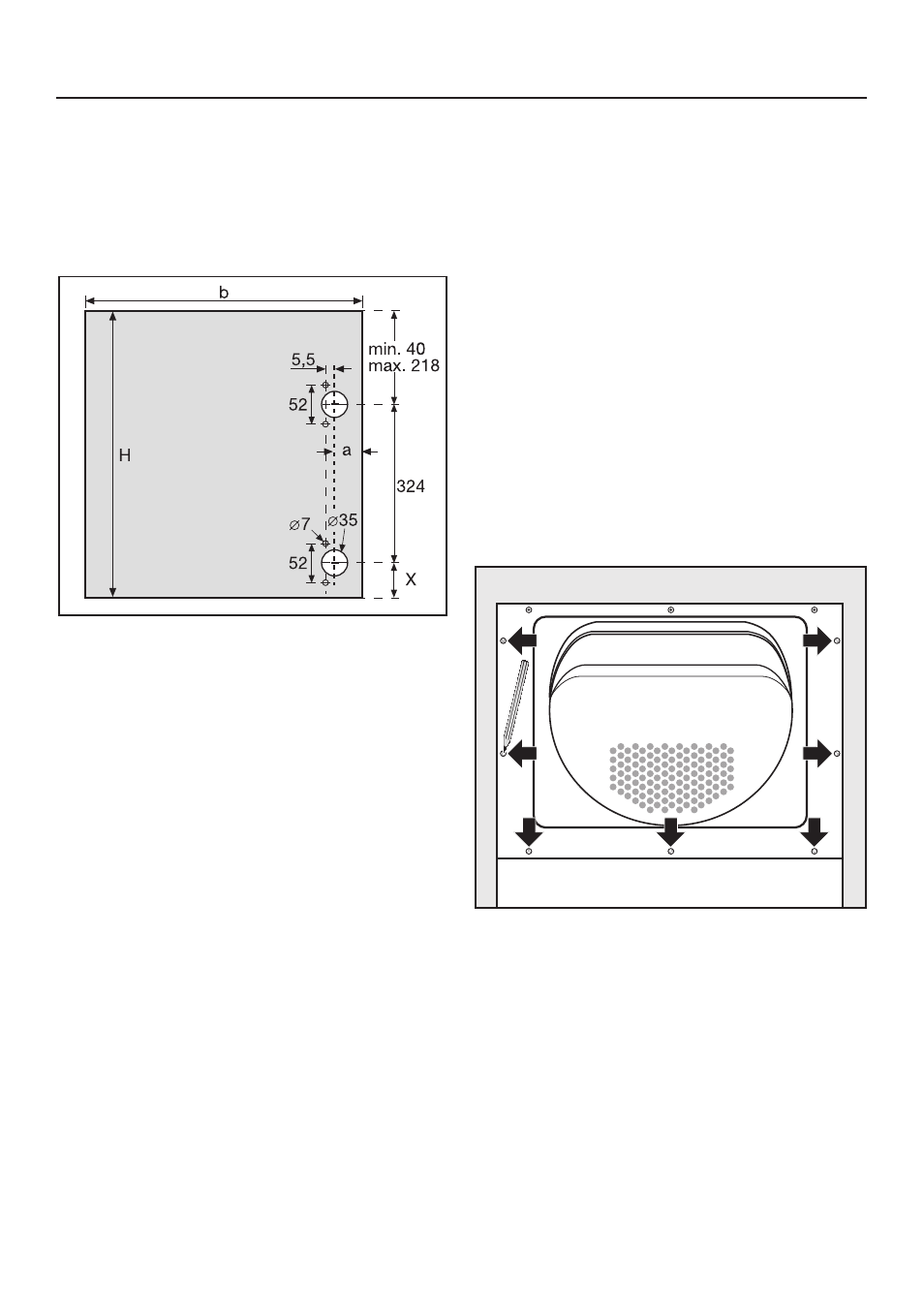

с увеличением ширины (b) должен
увеличиваться размер a
b = 592 мм N a = 21,5 мм
b = 593 мм N a = 22,0 мм
b = 594 мм N a = 22,5 мм
b = 595 мм N a = 23,0 мм
b = 596 мм N a = 23,5 мм
Высота H лицевой панели соотносит-
ся с высотой дверец соседних шка-
фов.
C Просверлите оба отверстия шар-
нирного корпуса (C 35 мм/15,5 мм
глубиной) с обратной стороны лице-
вой панели.
D Просверлите четыре небольших от-
верстия
(C 7 мм/10 мм глубиной) с обратной
стороны лицевой панели.
E Укоротите лицевую панель соглас-
но высоте H по нижней стороне.
Установление точек крепления
F Держите предварительно
просверленную лицевую панель
точно перед дверцей.
G Через свободные отверстия отметь-
те точки крепления на обратной
стороне лицевой панели.
H Снимите лицевую панель.
I Предварительно высверлите отвер-
стия на обратной стороне лицевой
панели (C 2,5 мм/10 мм глубиной).
