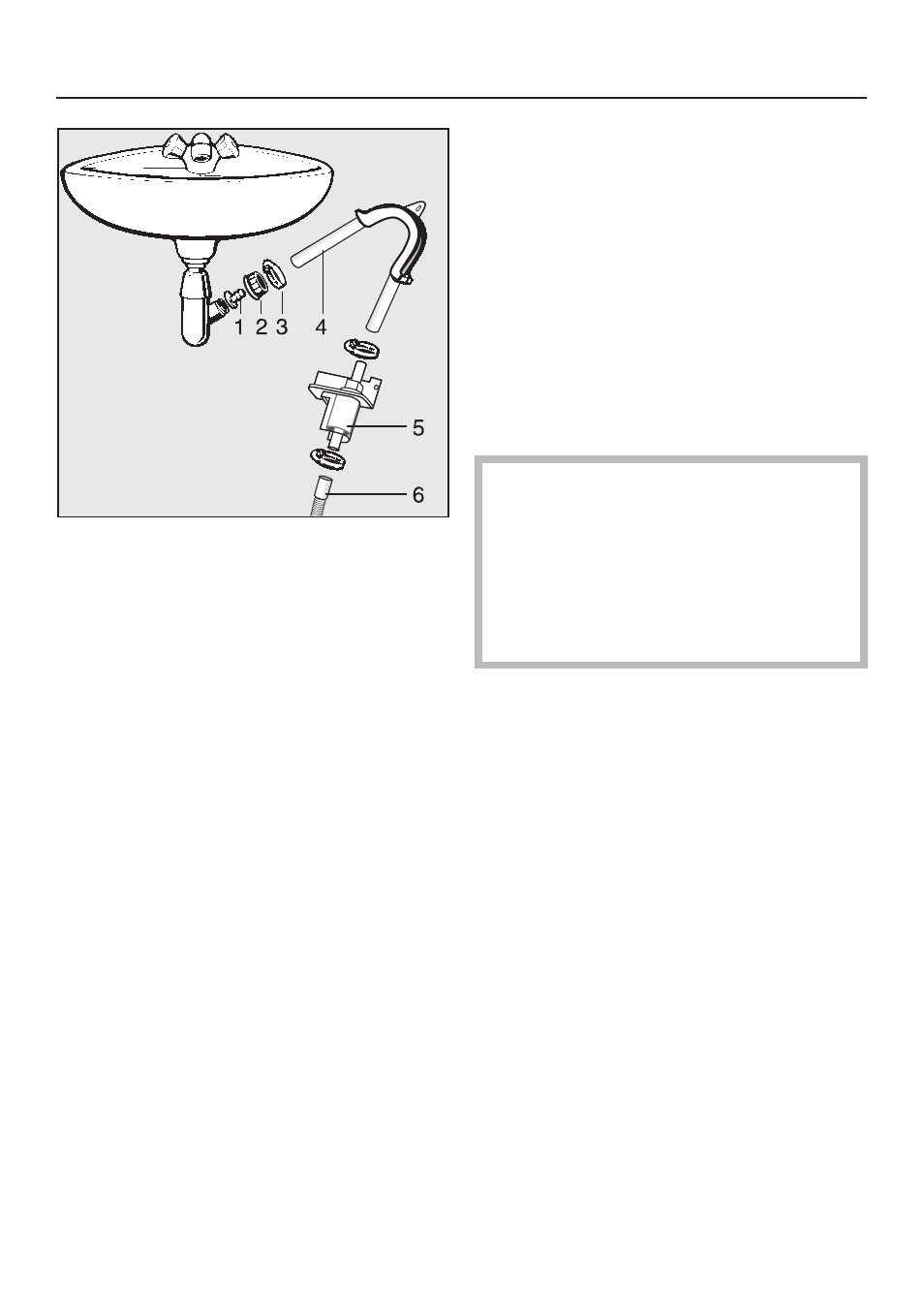

1 Адаптер
2 Накидная гайка
3 Хомут шланга
4 Конец шланга
5 Обратный клапан
6 Сливной шланг сушильной машины
^ Установите на сифон раковины
адаптер 1 с накидной гайкой сифо-
на 2.
Как правило, накидная гайка осна-
щена шайбой, которую Вам нужно
снять.
^ Вставьте конец сливного шланга 4 в
адаптер 1.
^ Затяните отверткой до отказа хо-
мут шланга 3 непосредственно за
накидной гайкой.
,
Обратный клапан 5 должен
быть смонтирован только в верти-
кальном или слегка наклонном по-
ложении (см. рисунок). При уста-
новке клапана в горизонтальном
положении не будет гарантирована
его правильная работа!
^ Выполните монтаж обратного кла-
пана 5 у сливного шланга 6 сушиль-
ной машины (учитывайте направ-
ление, см. рисунок!).
^ Закрепите обратный клапан хомута-
ми шланга.
