Задняя панель bm1ae – Инструкция по эксплуатации Asus BP1AE
Страница 17
1.
Разъем питания. Подключите к этому разъему шнур питания.
2 .
Переключатель напряжения. Используйте данный переключатель для выбора входного
напряжения системы, соответствующего напряжению питания в Вашем регионе. Если
напряжение местной электросети составляет 100–127В, установите переключатель
в положение 115V. Если напряжение местной электросети составляет 200~240 В,
установите переключатель в положение 230V.
Установка переключателя в положение 115V при входном напряжении 230V повредит
систему!

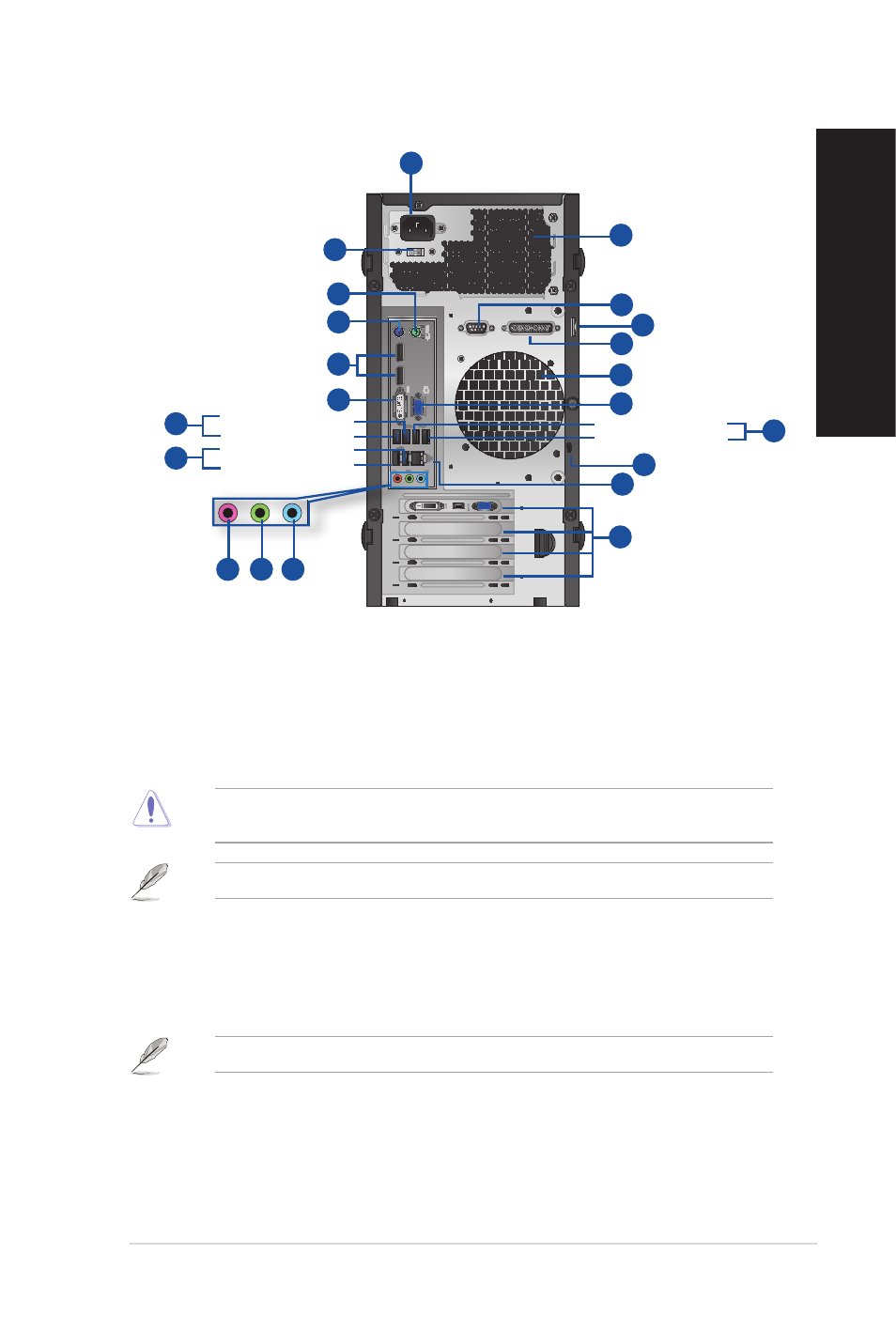

1
2
4
5
6
12
13
17
3
18
20
10
9
11
14
19
15
8
7
Порт USB 3.0 (3)
Порт USB 3.0 (4)
Порт USB 2.0 (5)
Порт USB 2.0 (6)
Порт USB 2.0 (2)
Порт USB 2.0 (1)
Источники питания 80 Plus не оснащены переключателем напряжения.
3.
PS/2 для мыши (зеленый). Этот порт предназначен для подключения PS/2 мыши.
4.
PS/2 для клавиатуры (пурпурный). Этот порт предназначен для подключения PS/2
клавиатуры.
5.
DisplayPort. Подключение монитора или домашнего кинотеатра.
DisplayPort не поддерживает DVI или HDMI мониторы.
6.
Разъем DVI-I. Этот порт предназначен для подключения к любому DVI-I-совместимому
устройству и позволяет воспроизводить содержимое HD DVD и Blu-Ray.
Задняя панель BM1AE
17
16
