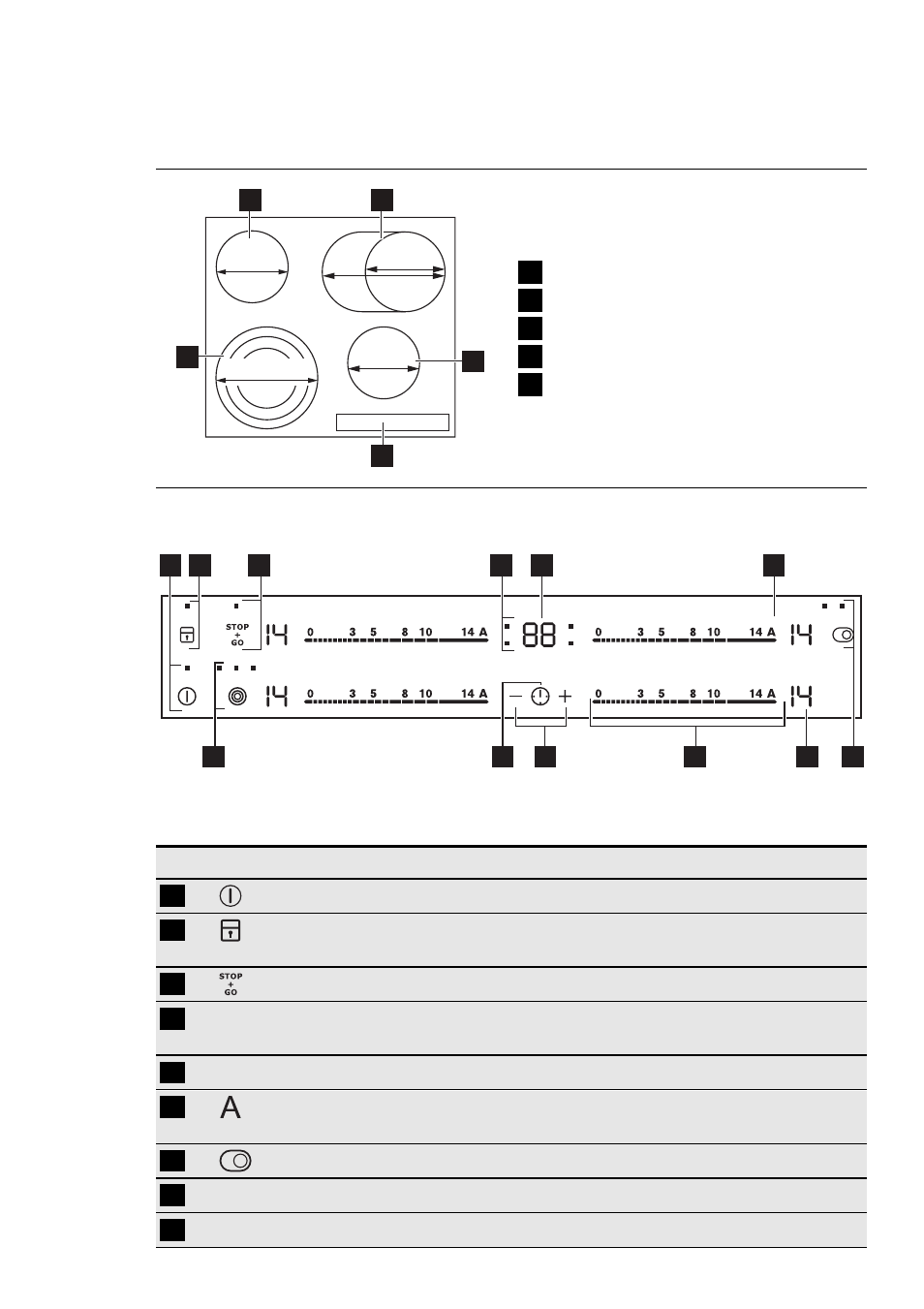

ОПИС ВИРОБУ
ЗАГАЛЬНИЙ ОГЛЯД
1
2
4
3
145 mm
170 mm
265 mm
145 mm
120/175/210
mm
5
1
Зона нагрівання
2
Зона нагрівання
3
Зона нагрівання
4
Панель керування
5
Зона нагрівання
СТРУКТУРА ПАНЕЛІ КЕРУВАННЯ
6
1 2
3
4
5
10
11
9
8
12
7
Керування роботою приладу здійснюється за допомогою сенсорних кнопок. Символи на
дисплеї, індикатори та звукові сигнали вказують, яка функція працює.
сенсорна кнопка
функція
1
Увімкнення та вимкнення приладу.
2
Блокування та розблокування панелі керуван‐
ня.
3
Увімкнення та вимкнення функції STOP+GO.
4
Індикатори таймерів зон нагрі‐
вання
Показують, для якої зони нагрівання встано‐
влюється час.
5
Дисплей таймера
Показує час у хвилинах.
6
Увімкнення функції автоматичного нагріван‐
ня.
7
Увімкнення та вимкнення зовнішнього кільця.
8
Дисплей ступеня нагріву
Показує ступінь нагріву.
9
Сектор керування
Регулювання ступеня нагріву.
