• Selle seadme juurde kuulub ka toitejuhe. Selle
juurde peab kuuluma õige pistik ning see
peab taluma andmesildil toodud koormust.
Veenduge, et panete pistiku õigesse pistiku‐
pessa.
• Kasutage alati nõuetekohaselt paigaldatud
ohutut pistikupesa.
• Veenduge, et pärast paigaldamist säilib juur‐
depääs toitepistikule.
• Seadet välja lülitades ärge tõmmake toitekaa‐
blist. Hoidke alati kinni toitepistikust.
• Seadme ühendamisel pikendusjuhet, adapterit
või mitmikpistikut kasutades tekib tulekah‐
juoht. Jälgige, et maandus vastaks kehtivatele
nõuetele ja eeskirjadele.
• Ärge laske toitejuhtmel kuumeneda üle 90° C.
Veenduge, et sinine neutraalkaabel on ühenda‐
tud klemmiga, mille tähis on "N". Ühendage
pruun (või must) faasikaabel klemmiga, mille tä‐
his on "L". Hoidke faasikaabel alati ühendatuna.
8.5 Ühenduskaabli vahetamine
Ühenduskaabli asendamiseks kasutage ainult
H05V2V2-F T90 või teist sama tüüpi kaablit.
Veenduge, et kaabli ristlõige vastab pingele ja
töötemperatuurile. Kollane/roheline maandusjuhe
peab olema ligikaudu 2 cm pikem kui pruun (või
must) faasijuhe.

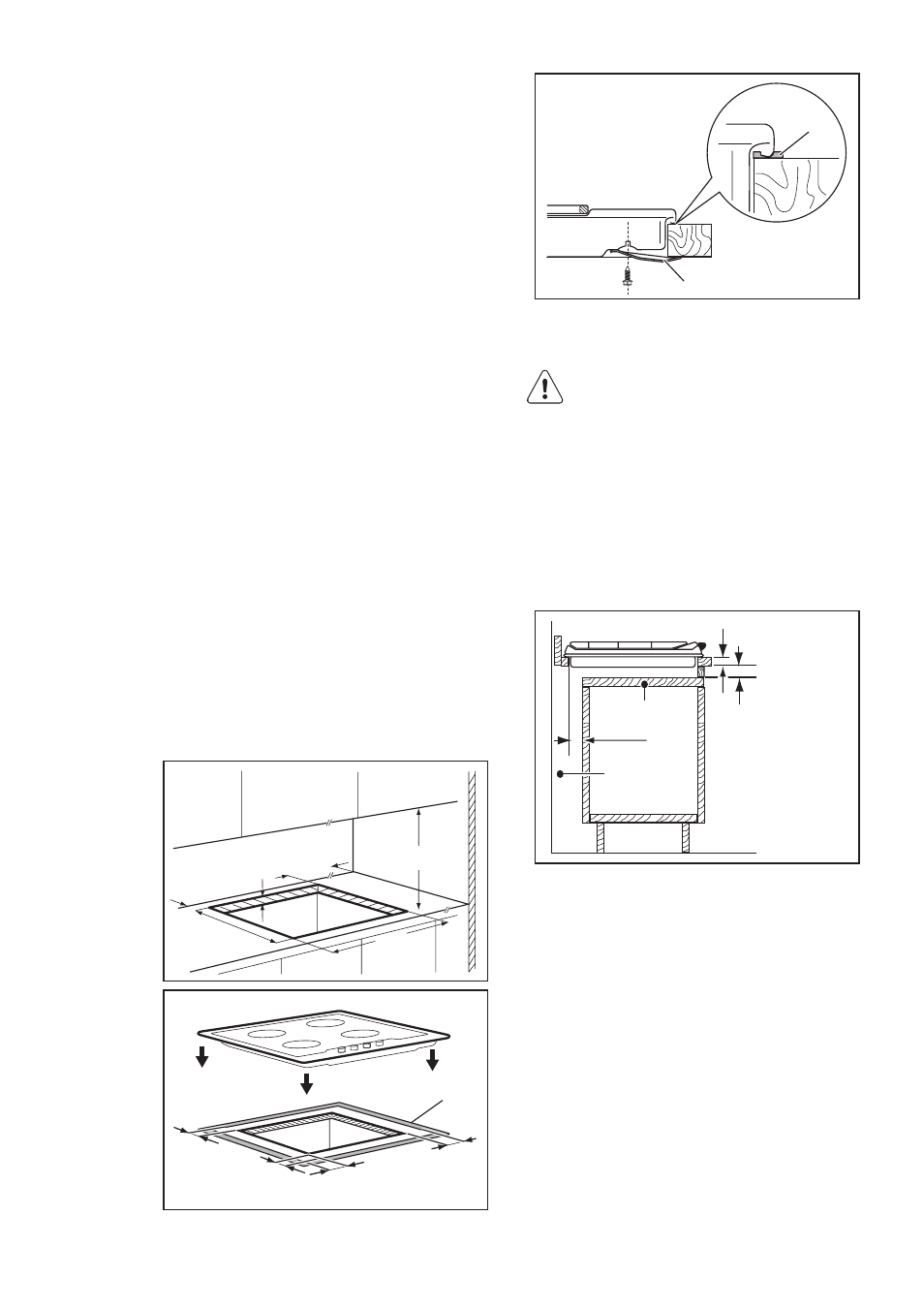

8.6 Paigutamine mööblisse
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
150 mm
30 mm
10 mm
3 mm
11 mm
11 mm
A
A
B
A)
komplekti kuuluv tihend
B)
komplekti kuuluvad toed
ETTEVAATUST
Pliidi võib paigaldada ainult tasasele
tööpinnale.
8.7 Paigaldusvõimalused
Uksega köögikapp
Pliidi alla paigaldatavat plaati peab saama ker‐
gelt eemaldada ning see peab võimaldama hõlp‐
sat juurdepääsu tehnilise abi vajaduse korral.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Eemaldatav plaat
B)
Vaba ruum ühenduste jaoks
EESTI
11
