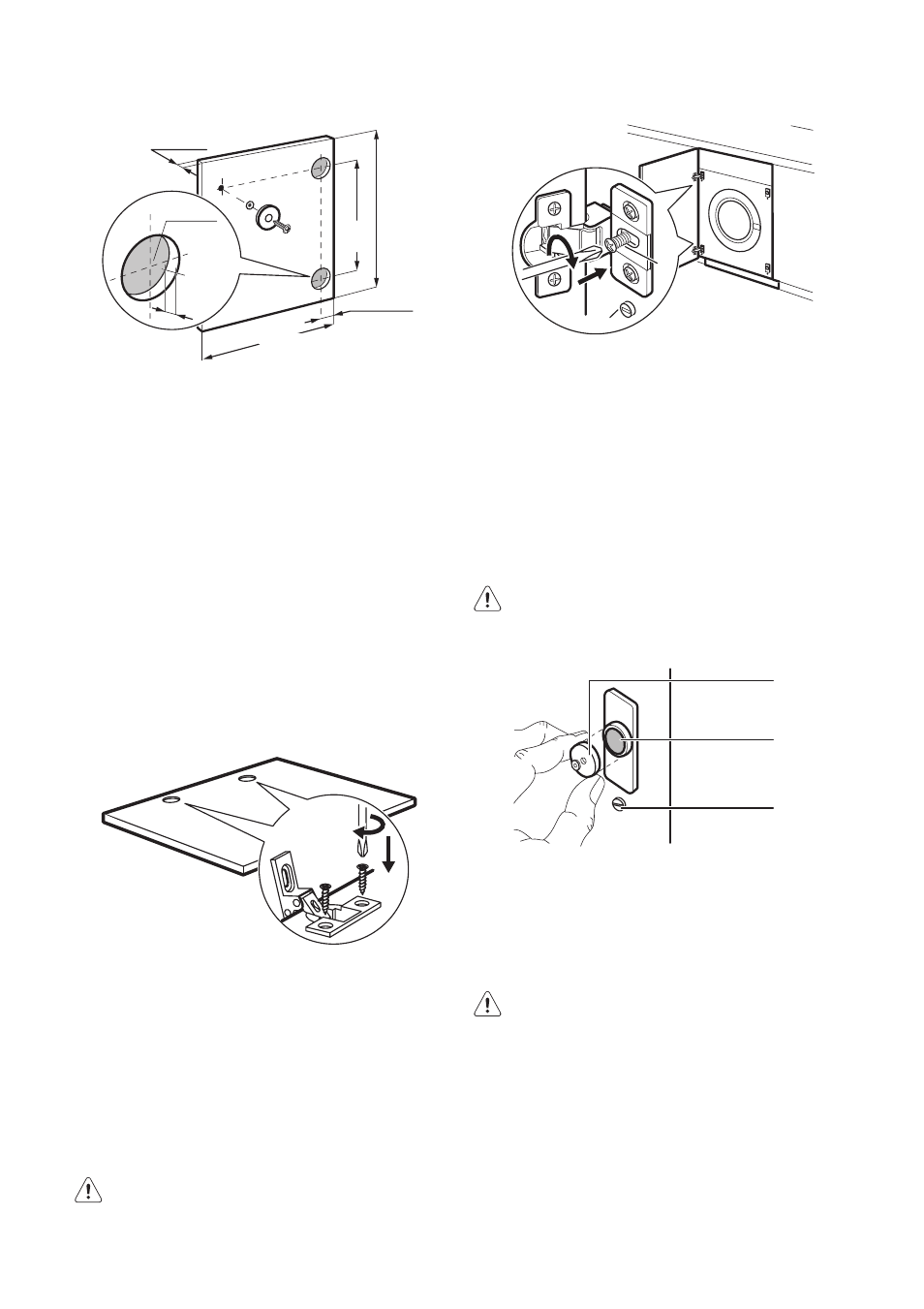

Мал. 3
Ø 35 mm
14 mm
16-22 mm
22±1,5 mm
416
mm
X
595-598 mm
б) Завіси
Щоб прикріпити завіси, необхідно про-
свердлити два отвори (діаметром 35
мм, глибиною 12,5-14 мм залежно від
товщини дверної фурнітури) на внутріш-
ній стороні дверцят. Відстань між цент-
рами отворів для кріплення повинна
становити 416 мм.
Відстань від верхнього кута дверцят до
центру отвору залежить від розмірів
прилеглих меблів.
Завіси кріпляться до дверцят за допо-
могою гвинтів для дерева 1 і 2 (мал. 4),
які постачаються у комплекті з прила-
дом.
Мал. 4
1
2
в) Навішування дверцят
Прикріпіть завіси до приладу за допомо-
гою гвинтів М5х15. Завіси можна відре-
гулювати так, щоб компенсувати мож-
ливу нерівномірність товщини дверцят.
Щоб вирівняти дверцята належним чи-
ном, необхідно послабити гвинт, відре-
гулювати положення дверцят та знову
затягти гвинт А (Мал. 5).
Попередження! Не викручуйте
гвинт В (Мал. 5).
Мал. 5
B
A
г) Магніт-фіксатор
Прилад підготовлений до закривання
дверцят за допомогою магніту.
Щоб забезпечити правильну роботу
цього пристрою, необхідно прикрутити
магніт-фіксатор А (сталевий диск + гу-
мове кільце) на внутрішній поверхні
дверцят. Його положення має відпові-
дати положенню магніту В на приладі
(Мал. 6).
Попередження! Не викручуйте
гвинт С.
Мал. 6
A
B
C
Якщо дверцята повинні відкриватися
зліва направо, переставте на інший бік
накладки Е, магніт D і пластину С. Вста-
новіть магніт-фіксатор D і завіси А, як
описано вище (Мал. 7).
Попередження! Не викручуйте
гвинт В.
