• Не тягніть за кабель живлення при відклю‐

ченні приладу від мережі. Вимкнення з ро‐

зетки завжди здійснюйте, витягаючи за

штепсельну вилку.

• Забороняється підключати прилад за допо‐

могою подовжувача, адаптера чи пара‐

лельного підключення (існує ризик вини‐

кнення пожежі). Упевніться у тому, що зазе‐

млення відповідає стандартам і діючим

нормам.

• Кабель живлення не повинен нагріватись

до температури, вищої за 90°C.

Підключіть синій нейтральний кабель до ви‐

воду клемної колодки, позначеного буквою

«N». Підключіть коричневий (або чорний) фа‐

зовий кабель до виводу клемної колодки, поз‐

наченого буквою «L». Фазовий кабель має бу‐

ти завжди підключений.

8.5 Заміна електричного кабелю

Для заміни мережевого кабелю користуйтесь

лише кабелем типу H05V2V2-F T90 або екві‐

валентним. Переконайтесь, що перетин кабе‐

лю може застосовуватись до передбаченої

напруги і робочої температури. Жовтий/зеле‐

ний провід заземлення повинен бути приблиз‐

но на 2 см довшим, ніж коричневий (або чор‐

ний) провід фази.

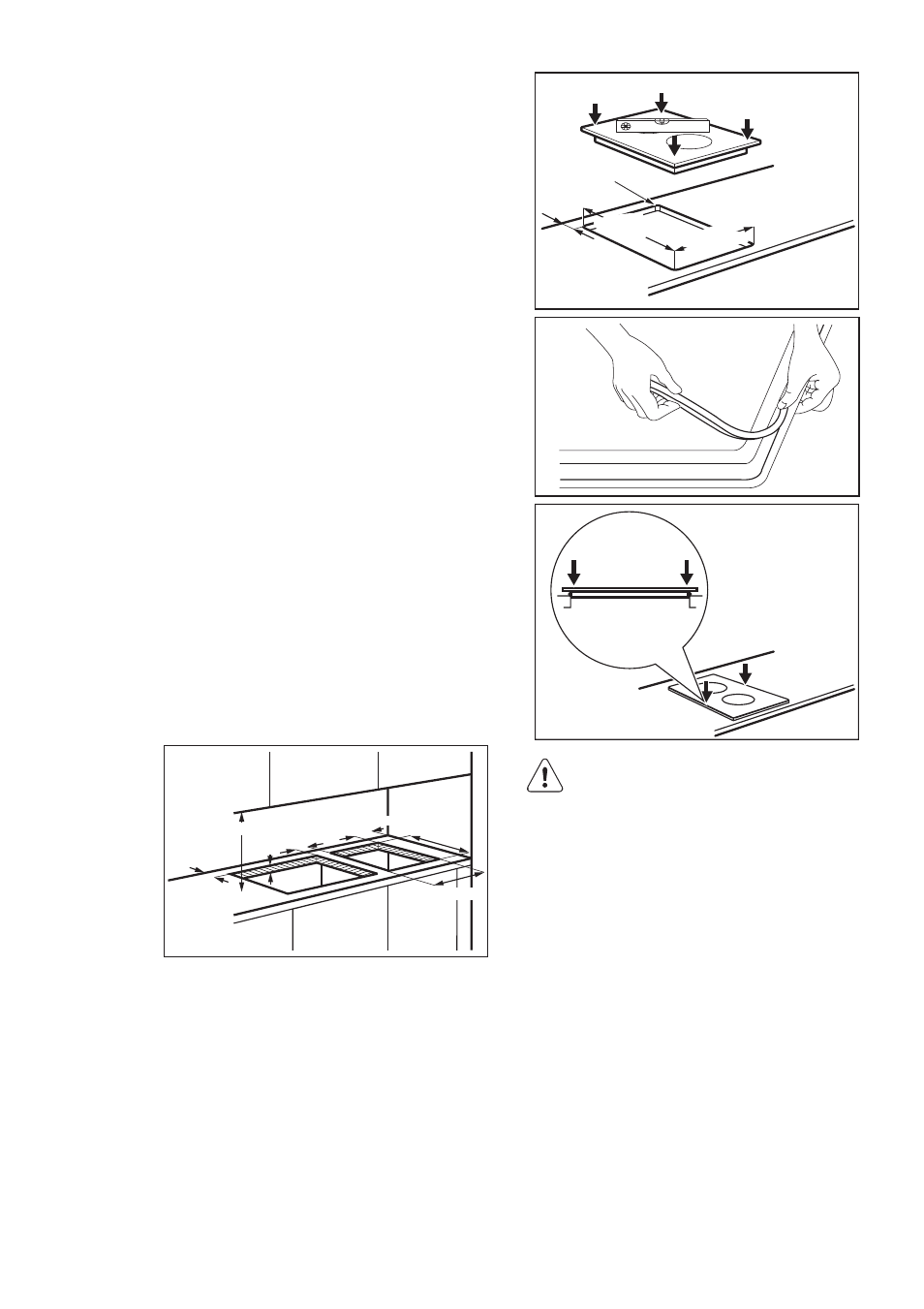

8.6 Вбудовування

30 mm

55 mm

40-50 mm

min. 650 mm

490 mm

min. 450 mm

270 mm

Якщо декілька 30-сантиметрових варильних

поверхонь необхідно встановити в ряд в одно‐

му отворі, то придбайте в сервісному центрі

комплект для монтажу, до складу якого вход‐

ять бічний кронштейн і додаткова ізоляція. У

комплект також входять інструкції з монтажу.

270

+1

mm

R 5mm

min.

55mm

490

+1

mm

Обережно!

Установлюйте прилад лише на стіль‐

ниці із плоскою поверхнею.

8.7 Варіанти вбудовування

Кухонна секція з дверцятами

Панель, яка встановлюється під варильною

поверхнею, повинна легко зніматися для за‐

безпечення доступу у випадку проведення ре‐

монтних робіт.
