Страница 58
ПРЕДУПРЕЖДЕНИЕ!
Варочную панель следует встраивать
только в столешницу с ровной по‐
верхностью.

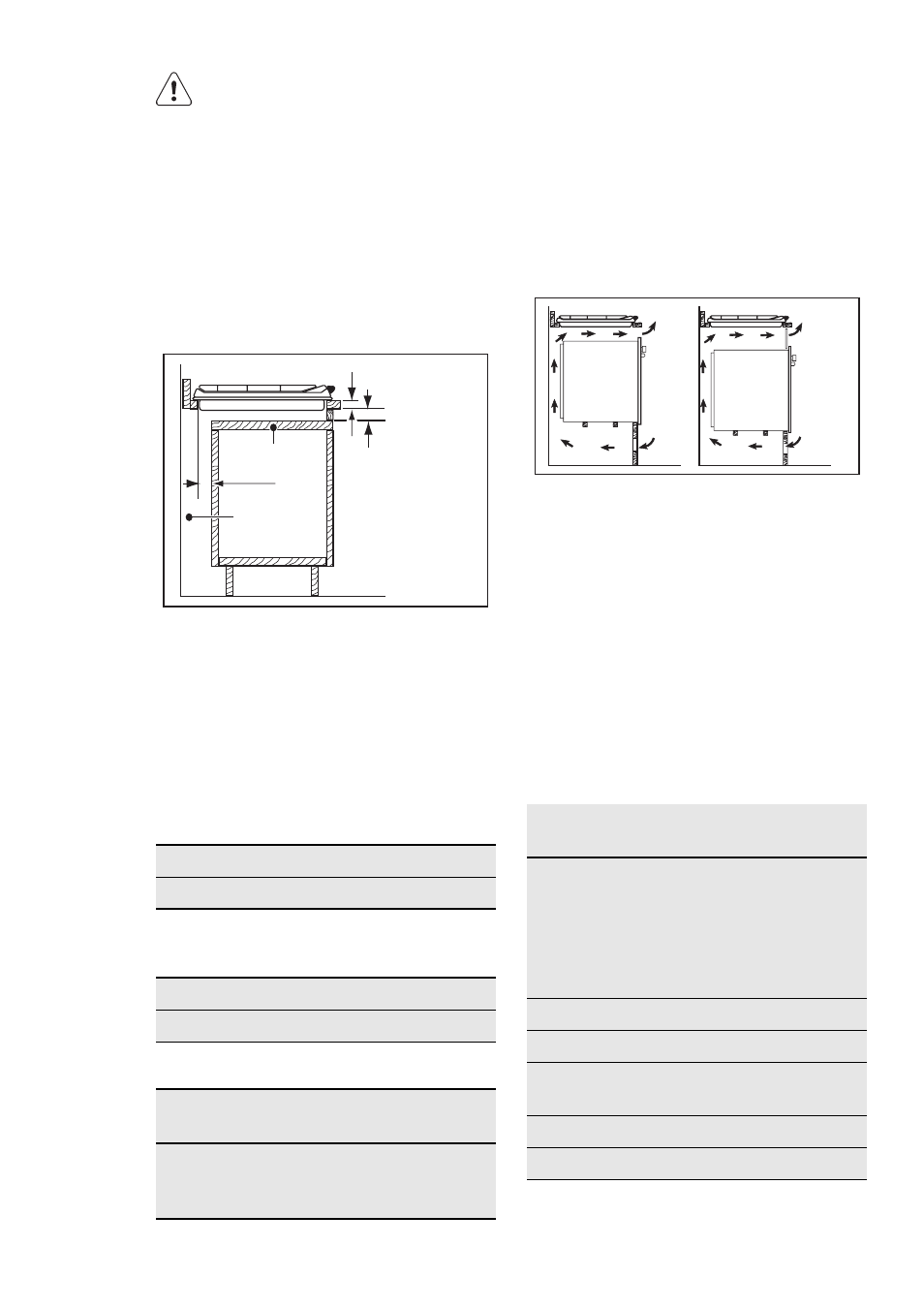

8.7 Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны
соответствовать указанным, в кухонном шка‐
фу должны быть предусмотрены вентиля‐
ционные отверстия для постоянного притока
воздуха. Из соображений безопасности, а так‐
же для упрощения процедуры извлечения ду‐
хового шкафа из шкафа, электрические сое‐
динения для варочной панели и духового
шкафа должны быть выполнены раздельно.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры варочной панели
Ширина:
680 мм
Длина:
510 мм
Размеры выреза для варочной
поверхности
Ширина:
560 мм
Длина:
480 мм
Тепловая мощность
Горелка с тройным
рассекателем:
3.8 кВт
Горелка для уско‐
ренного приготов‐
ления:
1.9 кВт
Вспомогательная
горелка:
1.0 кВт
ОБЩАЯ МОЩ‐
НОСТЬ:
G20 (2H) 20 мбар =
10.5 кВт
G30 (3B/P) 30/30
мбар = 763 г/час
G20 (2H) 13 мбар =
6.6 кВт
Электропитание:
230 В ~ 50 Гц
Категория:
II2H3B/P
Подключение к га‐
зовой магистрали:
G 1/2"
Подвод газа:
G20 (2H) 20 мбар
Класс прибора:
3
58 www.electrolux.com
