Страница 34
Горелка
Нормаль‐
ная мощ‐
ность
Понижен‐
ная мощ‐
ность
Тип газа
Давле‐
ние
Диаметр
форсунки
Использова‐
ние
кВт
кВт
мбар
мм
г/час
1,7
0,38
Пропан G31 28 - 30
0,71
121,4
Горелка
повышен‐
ной мощно‐
сти
3
0,78
Природный
газ G20
13
1,32
-
3
0,75
Природный
газ G20
20
1,19
-
3
0,72
Бутан G30
28 - 30
0,88
218,14
2,6
0,63
Пропан G31 28 - 30
0,88
185,68
14.3 Подсоединение к системе
газоснабжения
Для подключения следует использовать не‐
подвижное соединение либо гибкий шланг в
оплетке из нержавеющей стали в соответ‐
ствии с действующими нормами. При исполь‐
зовании гибких шлангов в металлической
оплетке необходимо тщательно проследить,
чтобы они не соприкасались с подвижными
элементами и не пережимались.
14.4 Гибкая неметаллическая
подводка
Если имеется возможность контролировать
состояние подводки по всей ее длине, можно
использовать гибкую подводку. Гибкий шланг
должен быть плотно закреплен хомутами.
Установка: используйте трубодержатель. Все‐
гда устанавливайте прокладку. Затем присту‐
пите к подключению к линии подачи газа. Гиб‐
кая подводка может использоваться, только
если:
– ее температура не будет превышать ком‐
натную более, чем на 30°C;
– ее длина не превышает 1500 мм;
– она не имеет сужений;
– она не натянута и не перекручена;
– она не касается острых кромок или углов;
– ее можно легко осмотреть, чтобы прове‐
рить ее состояние.
Контроль сохранности гибкого шланга вклю‐
чает в себя следующую проверку:
– отсутствие трещин, порезов, следов горе‐
ния, как на концах, так и по всей его длине;
– материал шланга не стал жестким, а сохра‐
нил свою нормальную эластичность;
– на хомутах крепления отсутствует ржавчи‐
на;
– срок годности шланга не истек.
В случае обнаружения одного или нескольких
дефектов не ремонтируйте шланг, а замените
его.
После завершения установки убеди‐
тесь, что трубные соединения абсо‐
лютно герметичны. Используйте для
проверки мыльный раствор. Запре‐
щается использовать пламя!
Линия подачи газа находится на задней сто‐
роне панели управления.
ВНИМАНИЕ!
Перед подключением газа необходи‐
мо отключить вилку шнура питания
от розетки питания либо отключить
предохранитель, расположенный в
блоке предохранителей. Закройте ос‐
новной вентиль линии подачи газа.

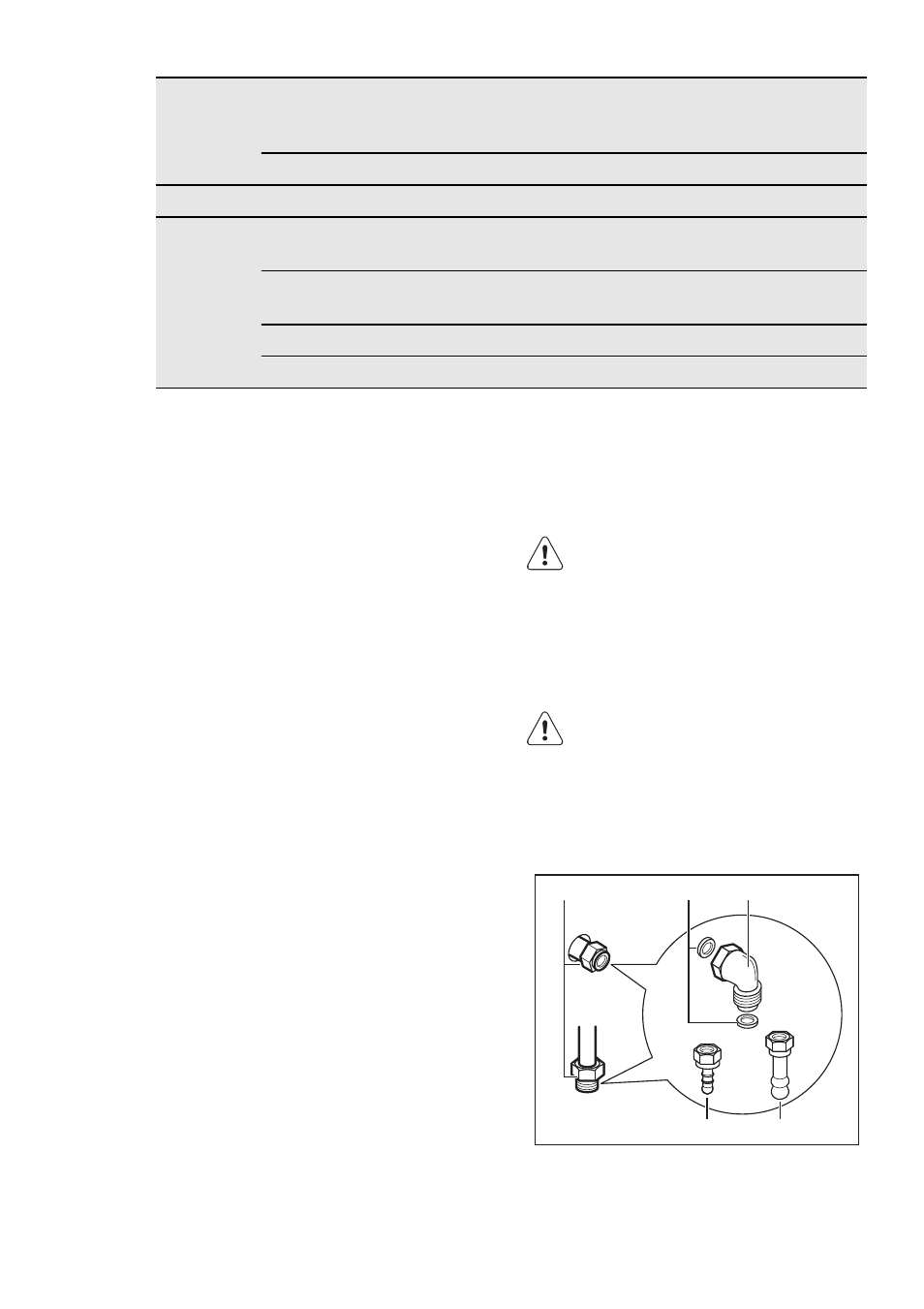

A
B
C
D
E
A)
Точка подключения линии подачи газа
(допускается только одна точка подключе‐
ния газа для устройства)
B)
Прокладка
