Встраивание – Инструкция по эксплуатации Electrolux EWG147540W
Страница 30
УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ
ПРОТЕЧЕК ВОДЫ
Наливной шланг снабжен устройством
прекращения подачи воды при протеч-
ках, которые могут возникнуть в резуль-
тате естественного износа шланга. О
возникновении такой неисправности
предупреждает появление красного
сектора в окошке "A". В этом случае за-
кройте водопроводный кран и обрат-
итесь в ближайший авторизованный
сервисный центр за новым шлангом.
A

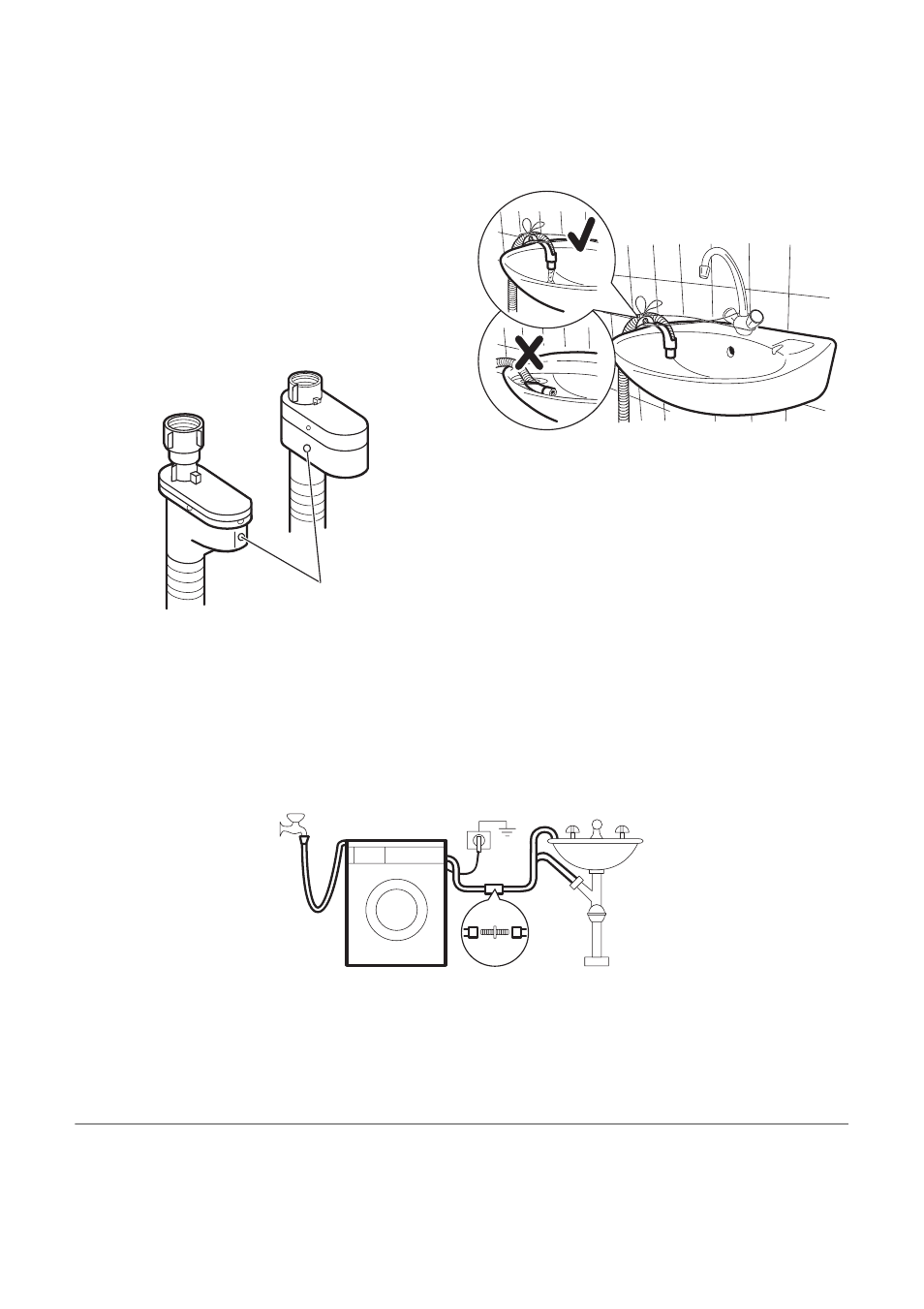

СЛИВ ВОДЫ
Конец сливного шланга можно устанав-
ливать тремя способами.
• Подвесив над краем раковины с
помощью пластмассовой направляю-
щей, входящей в комплект поставки
машины. В этом случае удостоверь-
тесь, что шланг не соскочит во время
слива воды. Для этого шланг можно
привязать к крану куском бечевки или
прикрепить к стене.
• Подсоединив к патрубку сливной
трубы раковины. Этот патрубок
должен находиться над сифоном ра-
ковины с тем, чтобы высота места
сгиба шланга от пола составляла не
менее 60 см.
• Подсоединив непосредственно к
сливной трубе на высоте не менее
60 см, но не более 90 см. Конец слив-
ного шланга всегда должен вентили-
роваться, т.е. внутренний диаметр
сливной трубы должен быть шире
внешнего диаметра сливного шланга.
Сливной шланг не должен иметь пе-
регибов.
Максимальная длина сливного шланга не должна быть более 4 метров. Допол-
нительный сливной шланг и соединительный элемент можно приобрести в авто-
ризованном сервисном центре.
ВСТРАИВАНИЕ
ОБЗОР
Данный прибор рассчитан на встраива-
ние в кухонную мебель. Размеры ниши
для встраивания прибора указаны на
Рис. 1.
30 electrolux
