Страница 30: Кухонный шкаф с духовым шкафом

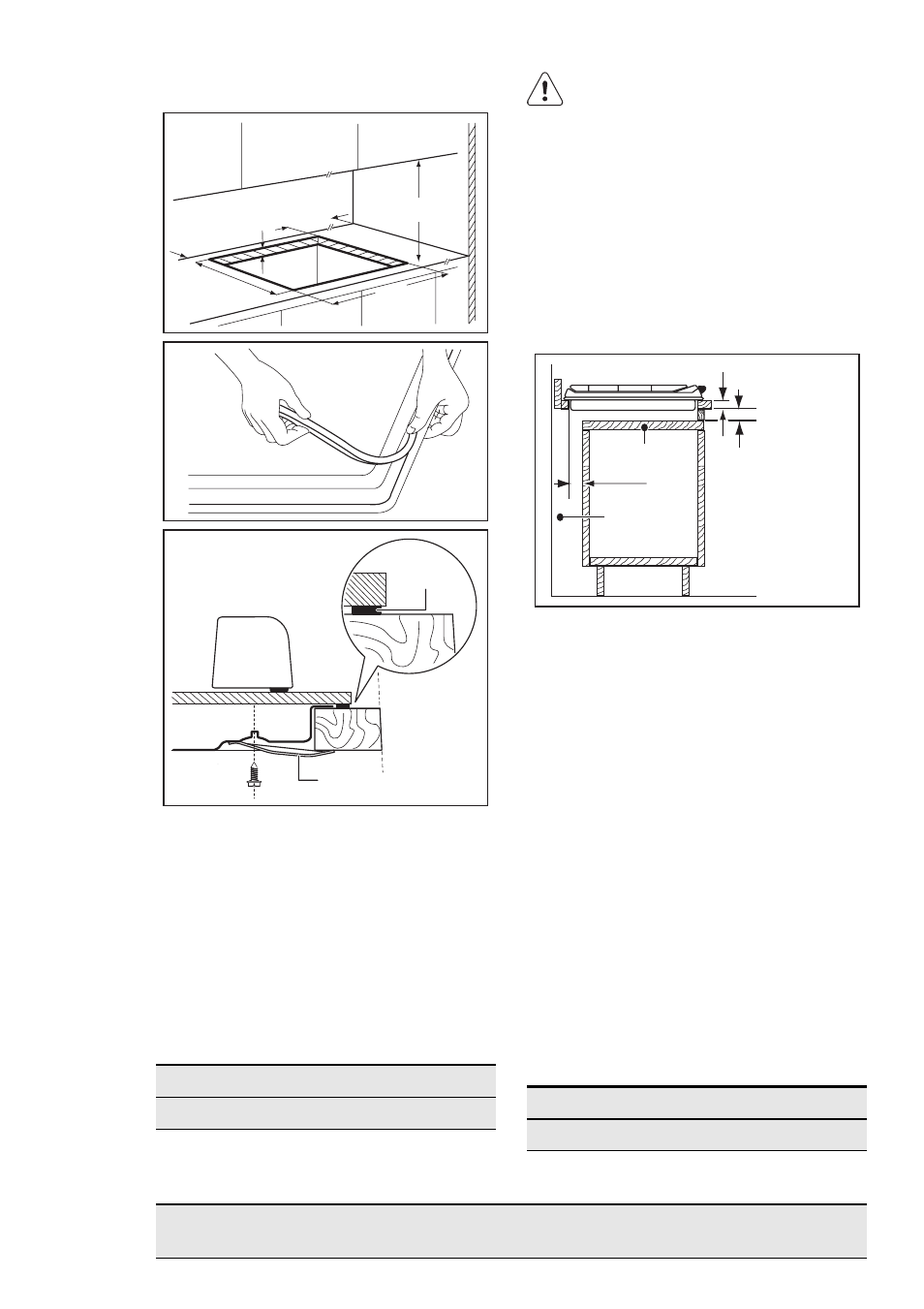

8.6 Встраивание
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
100 mm
30 mm
B
A
A)
идущая в комплекте герметизирующая
прокладка
B)
идущие в комплекте крепежные скобы
ПРЕДУПРЕЖДЕНИЕ!
Варочную панель следует встраивать
только в столешницу с ровной по‐
верхностью.
8.7 Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Из соображений безопасности, а также для
упрощения процедуры извлечения духового
шкафа из шкафа, электрические соединения
для варочной панели и духового шкафа дол‐
жны быть выполнены раздельно.
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры варочной панели
Ширина:
595 мм
Длина:
520 мм
Размеры выреза для варочной
поверхности
Ширина:
560 мм
Длина:
480 мм
Тепловая мощность
Горелка с тройным рассека‐
телем
4.0 кВт
