Инструкция по эксплуатации Electrolux EQG4120BOG
Страница 42
580 mm
520 mm
490 mm
360 mm
+
-
=
20 mm
920 mm

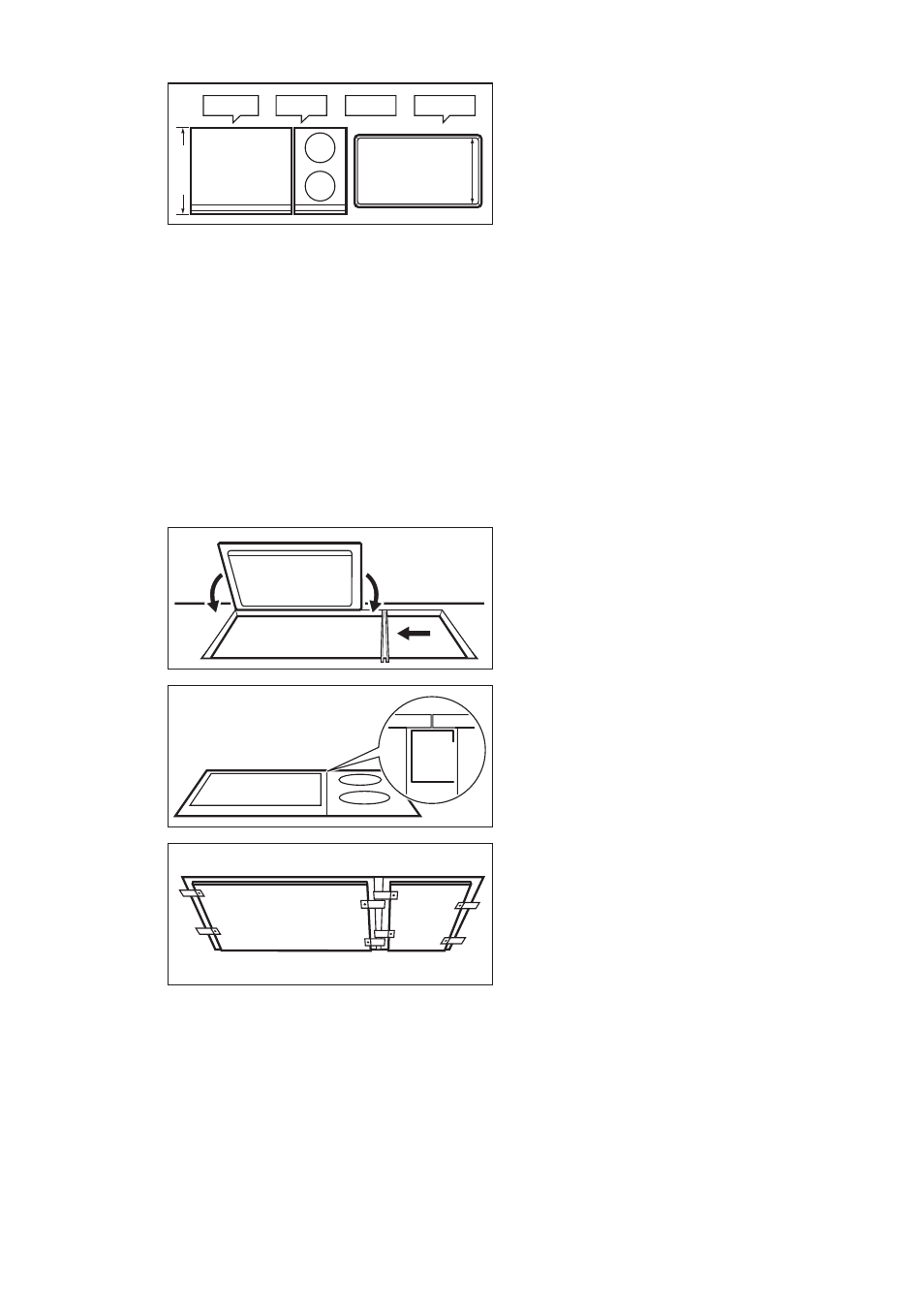

Розкроювання робочої поверхні
Відстань від стіни: мінімально 50 мм
Глибина: 490 мм
Ширина: сумарна ширина всіх приладів, що
вбудовуються, мінус 20 мм (див. також «Огляд
ширини приладів»)
Встановлення кількох приладів
1.
Нанесіть розміри на робочу поверхню і
виконайте розпил відповідно до цих роз‐
мірів.
2.
По черзі виставте прилади догори дном
на м’яку поверхню, наприклад на ковдру.
3.
Нанесіть ущільнювальну стрічку навколо
нижнього краю приладу уздовж зов‐
нішнього краю склокераміки.
4.
Нещільно прикрутіть кріпильні накладки
через відповідні отвори в захисному кор‐
пусі.
5.
Поставте перший прилад на робочу по‐
верхню. Вставте з’єднувальний стрижень
у вирізану робочу поверхню та підніміть
на половину ширини проти приладу.
6.
Вільно вкрутіть кріпильні накладки знизу
робочої поверхні та з’єднувального
стрижня.
7.
Поставте наступний прилад на вирізану
робочу поверхню. Переконайтеся, що пе‐
редні краї усіх приладів знаходяться на
одному рівні.
8.
Затягніть болти кріпильних накладок / ут‐
римуючих затискачів.
9.
Герметизуйте щілину між робочою по‐
верхнею та приладами та між приладами
за допомогою силікону.
10.
Змочіть силікон мильною водою.
42 www.electrolux.com
