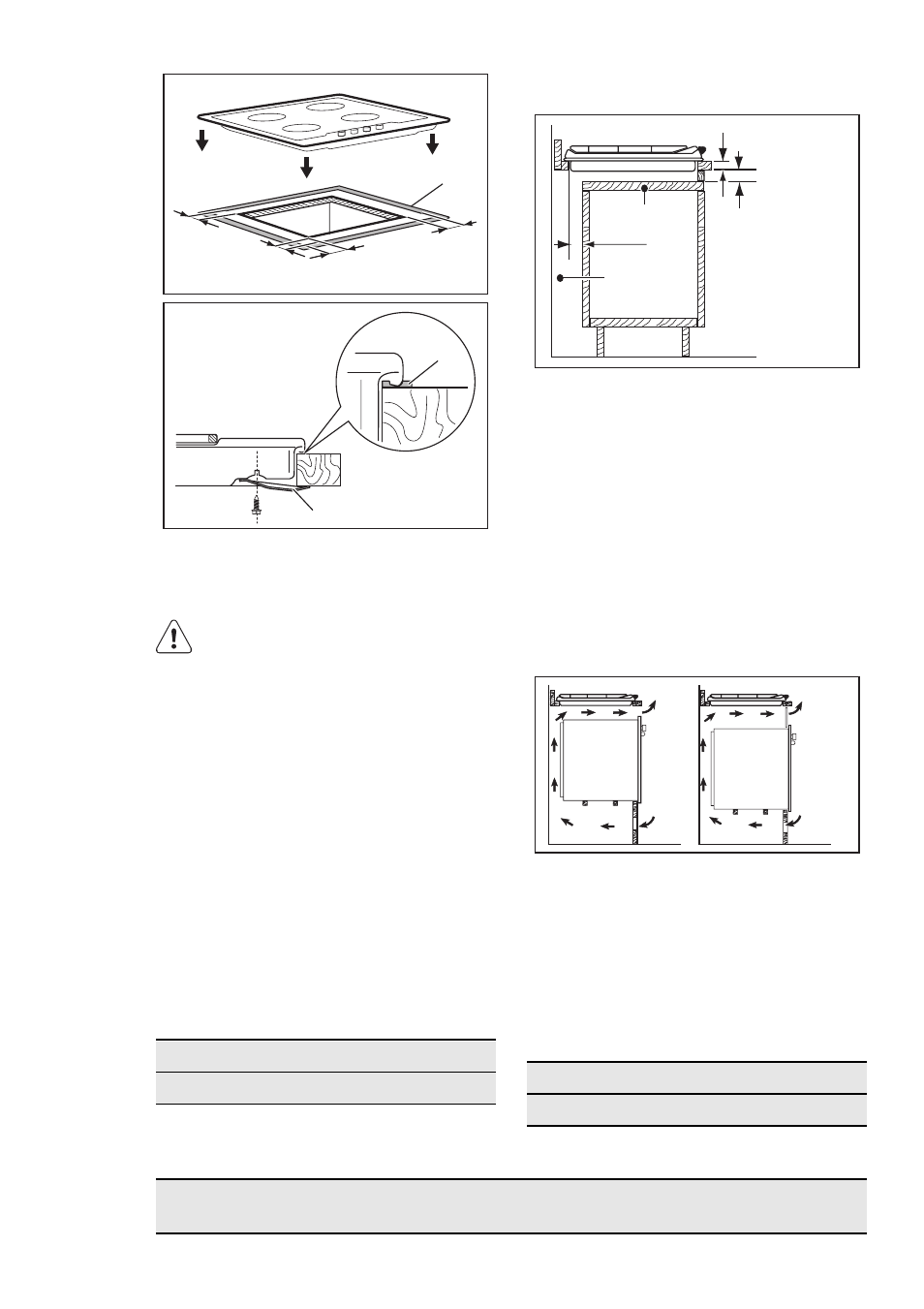

10 mm
3 mm
11 mm
11 mm
A
A
B
A)
идущая в комплекте герметизирующая
прокладка
B)
идущие в комплекте крепежные скобы
ПРЕДУПРЕЖДЕНИЕ!
Варочную панель следует встраивать
только в столешницу с ровной по‐
верхностью.
8.7 Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны
соответствовать указанным, в кухонном шка‐
фу должны быть предусмотрены вентиля‐
ционные отверстия для постоянного притока
воздуха. Из соображений безопасности, а так‐
же для упрощения процедуры извлечения ду‐
хового шкафа из шкафа, электрические сое‐
динения для варочной панели и духового
шкафа должны быть выполнены раздельно.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры варочной панели
Ширина:
594 мм
Длина:
510 мм
Размеры выреза для варочной
поверхности
Ширина:
560 мм
Длина:
480 мм
Тепловая мощность
Горелка повышенной мощ‐
ности
3.0 кВт
