• Завжди користуйтеся правильно встановле‐
ною протиударною розеткою.
• Переконайтесь, що після установки є віль‐
ний доступ до розетки електроживлення.
• Не тягніть за кабель живлення при відклю‐
ченні приладу від мережі. Вимкнення з ро‐
зетки завжди здійснюйте, витягаючи за
штепсельну вилку.
• Забороняється підключати прилад за допо‐
могою подовжувача, адаптера чи пара‐
лельного підключення (існує ризик вини‐
кнення пожежі). Упевніться у тому, що зазе‐
млення відповідає стандартам і діючим
нормам.
• Кабель живлення не повинен нагріватись
до температури, вищої за 90°C.
Підключіть синій нейтральний кабель до ви‐
воду клемної колодки, позначеного буквою
«N». Підключіть коричневий (або чорний) фа‐
зовий кабель до виводу клемної колодки, поз‐
наченого буквою «L». Фазовий кабель має бу‐
ти завжди підключений.
8.5 Заміна електричного кабелю
Для заміни мережевого кабелю користуйтесь
лише кабелем типу H05V2V2-F T90 або екві‐
валентним. Переконайтесь, що перетин кабе‐
лю може застосовуватись до передбаченої
напруги і робочої температури. Жовтий/зеле‐
ний провід заземлення повинен бути приблиз‐
но на 2 см довшим, ніж коричневий (або чор‐
ний) провід фази.

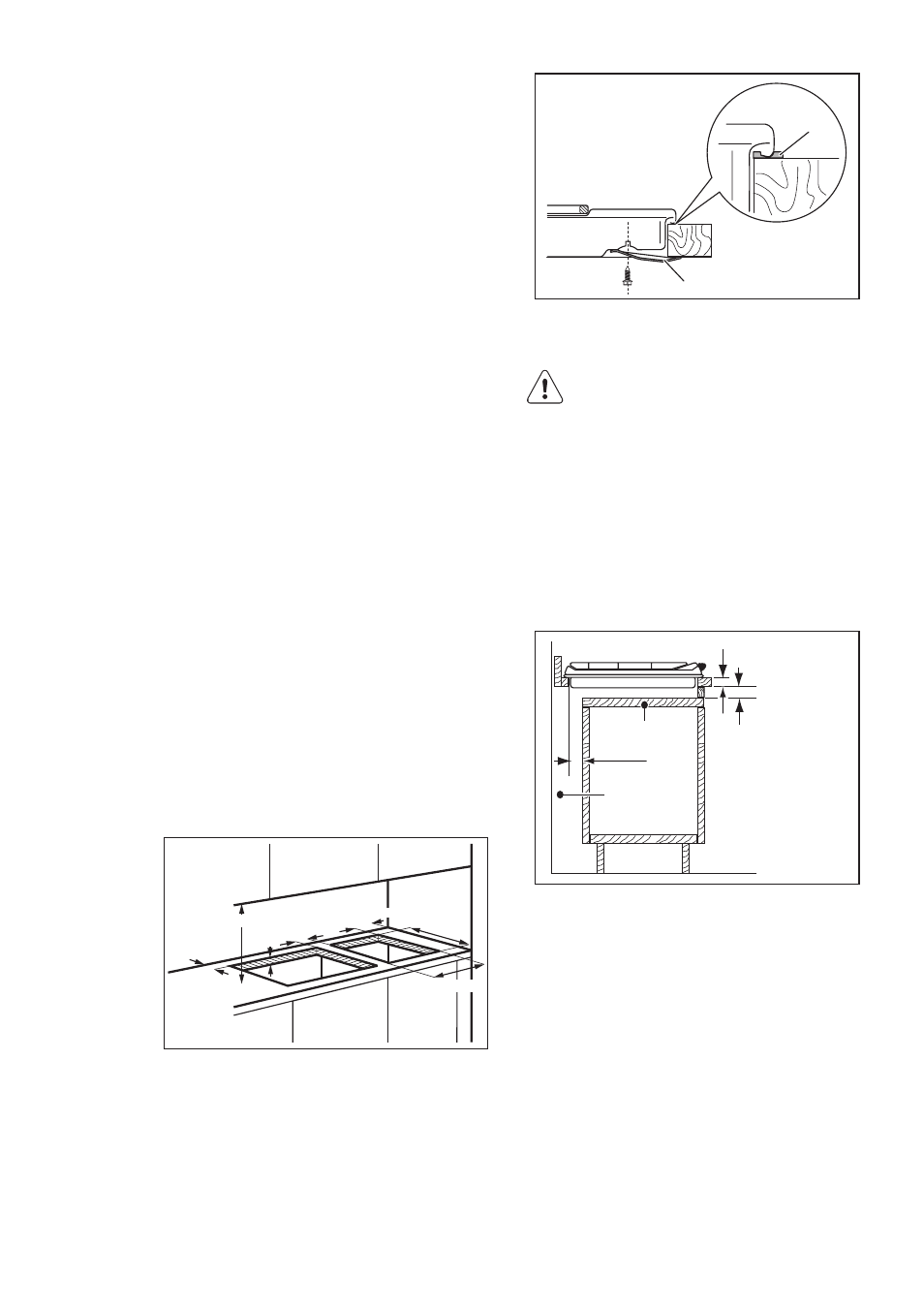

8.6 Вбудовування в кухонні меблі
30 mm
55 mm
40-50 mm
min. 650 mm
490 mm
min. 450 mm
270 mm
Якщо декілька 30-сантиметрових варильних
поверхонь необхідно встановити в ряд в одно‐
му отворі, то придбайте в сервісному центрі
комплект для монтажу, до складу якого вход‐
ять бічна скоба і додаткові ущільнювачі. У
комплект також входять відповідні інструкції з
установки.
A
B
A) ущільнювач, що постачається
B) скоба, що постачається
Обережно!
Установлюйте прилад лише на стіль‐
ниці із плоскою поверхнею.
8.7 Варіанти вбудовування
Кухонна секція з дверцятами
Панель, яка встановлюється під варильною
поверхнею, повинна легко зніматися для за‐
безпечення доступу у разі проведення техніч‐
ного обслуговування.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Знімна панель
B) Місце, що може використовуватися для
підключення
Кухонна секція з духовою шафою
З міркувань безпеки, а також для полегшення
від’єднання духової шафи від кухонної секції
варильну поверхню і духову шафу слід під‐
ключати до джерела електроживлення окре‐
мо.
42 www.electrolux.com
