8.1 Integreeritud seadmed
• Sisseehitatud seadmeid võib kasutada alles
pärast seda, kui need on paigutatud sobiva‐
tesse standardile vastavatesse sisseehitatud
mööbliesemetesse ja tööpindadesse.
8.2 Toitejuhe
• Selle seadme juurde kuulub ka toitejuhe.
• Kui seadme toitejuhe on kahjustatud, tuleb
see asendada spetsiaalse juhtmega (tüüp
H05BB-F Tmax 90°C või üle selle). Pöörduge
lähimasse teeninduskeskusse.
8.3 Tihendi kinnitamine.
• Puhastage tööpinna väljalõikeosa.
• Siduge seadme alumise serva küljes olev ti‐
hendiriba klaaskeraamilise pinna välise serva
ümber. Ärge tihendit venitage. Jälgige, et lõi‐
gatud otsad jääksid ühe serva keskossa. Kui
te seejärel tihendi parajaks lõikate (lisage see‐
juures mõni mm), seadke otsad kohakuti.

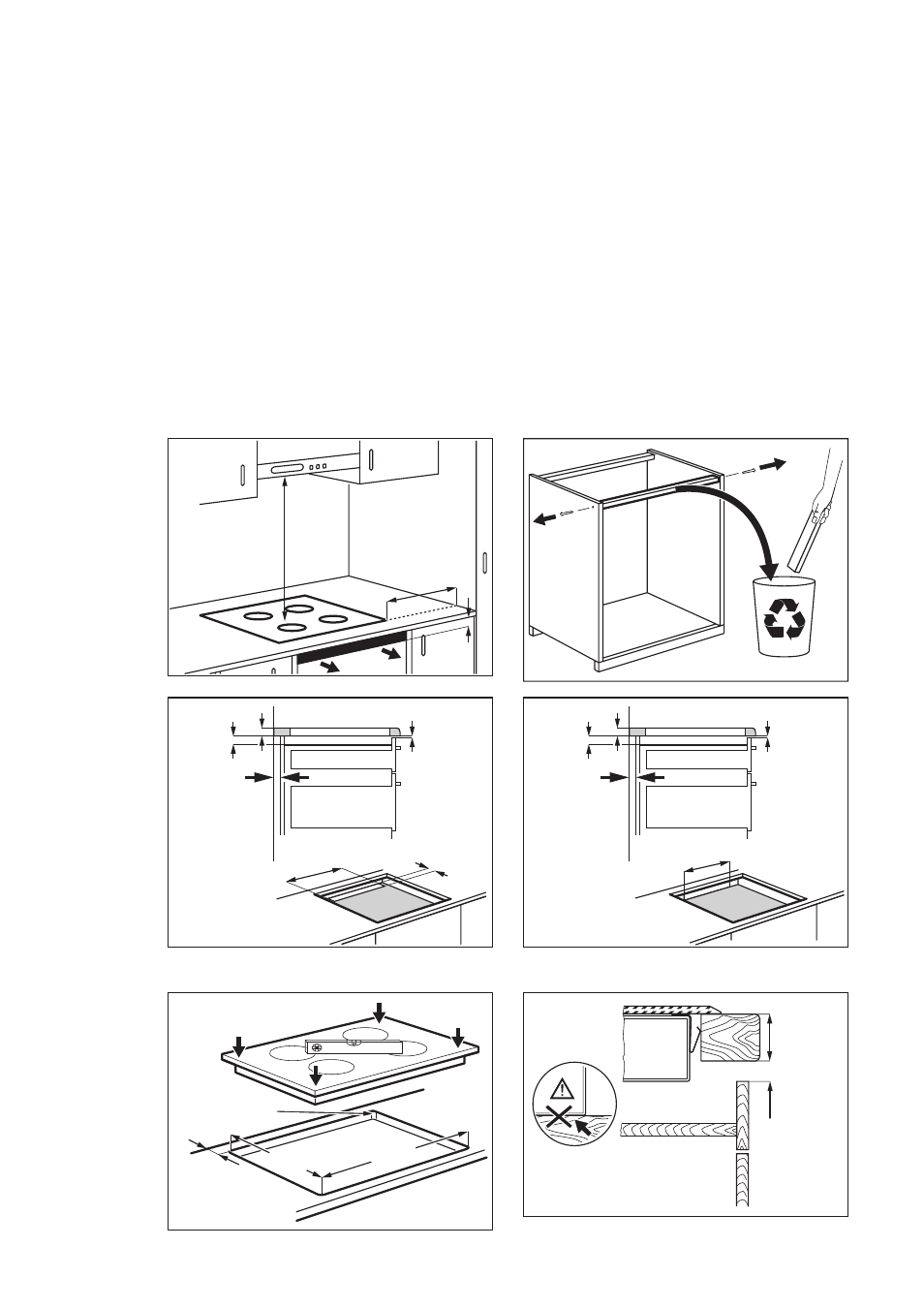

8.4 Paigaldamine
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
min.
55mm
R 5 mm
380
+1
mm880
+1
mm
min.
12 mm
min.
2 mm
